51单片机烧写详细全部过程 -

软件：Easy 51Pro v2.0;

工具：

1.5V电源;

2.Easy ISP下载线(制作过程参见《自制Easy ISP下载线》一文;

3.51单片机最小实验板(带光柱)，制作过程参见《自制51单片机最小系统板》一文;

4..Hex文件，生成过程参见《Keil Uv2.0生成51单片机的Hex 文件详细过程》一文 ;

准备工作：

1.确定Easy ISP下载线并口已连接上计算机，ISP接口与实验板相接;

2.确定5V电源连接实验板(技巧：查看电源指示灯是否亮，接通则亮，否则不亮);

步骤：

1.首先打开Easy 51Pro应用程序;

2.选择单片机型号“AT89S51”，并观察软件右边“状态”信息;

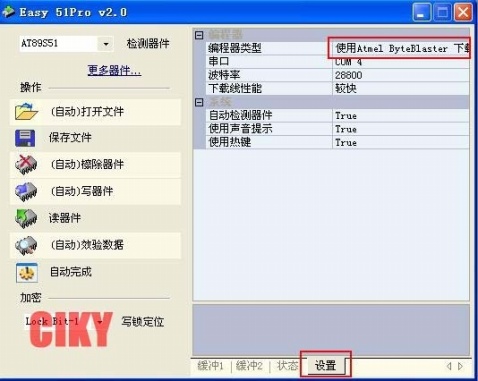

3.别忘了选择驱动，否则会出现“编程器：没有检测到器件(特征字：ff fff ff)”信息，驱动设置如图：

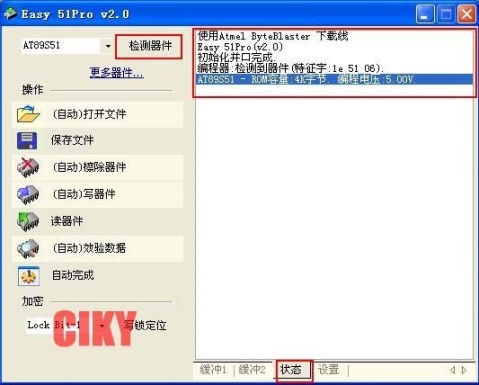

4.之后回到“状态”信息栏，并点“检测器件”，如果按步骤一步一步操作，会看到“编程器：检测到器件(特征字……)”等状态信息;

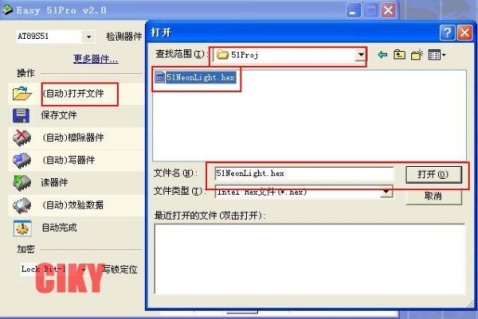

5.信息表示编程器已经检测到器件，下面就打开已经编译好的.hex文件，如图：

6.屏住呼吸，要开始对单片机进行烧写拉。。。

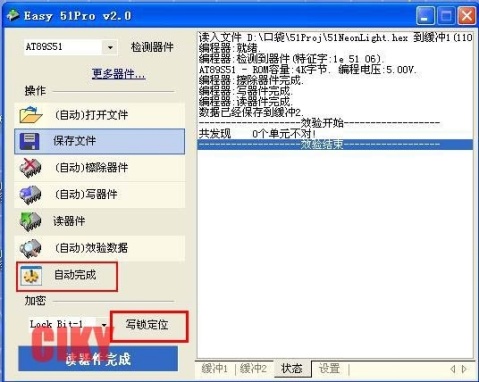

点“自动完成”，状态信息显示类似如图右边信息之后，点“写锁定位”即完成单片机烧写过程。
