智能仪器电源的MCU控制程序设计 -

在备用电源供电的情况下，如果交流电220V又重新恢复，则K断开，DCAC=1，“交流”指示灯亮，“电池”指示灯灭，不发出报警声，ALARM=0。

本文引用地址: http://www.21ic.com/app/mcu/201112/102012.htm

另外，在仪器工作的同时，备用电源是否充电由CHARGE来控制。当电池电压小于某个参数值时，CHARGE=1，开始充电，“充电”灯亮。它还可以对备用电源的充电时间进行控制，对其输出电压进行检测，随时进行报警提示，以保证仪器的可靠工作。

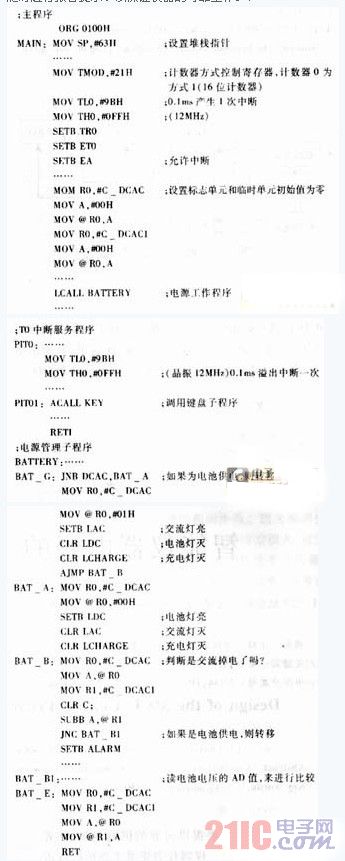

根据交流掉电启用备用电源时要报警，而当交流恢复供电时不报警的实际要求，在程序设计时，用一个标志单元CDCAC和一个临时单元CDCAC1的内容来判断仪器仪表是否交流掉电、是否报警。

此MCU的电源控制系统设计实用可靠，程序全部用汇编语言编写，实时性强。该设计已经成功地用在智能医疗仪器(如：智能输液泵)中，对于其他智能仪器的开发也有借鉴的作用。
