用单片机实现编码器VD5026的软件设计与应用 -

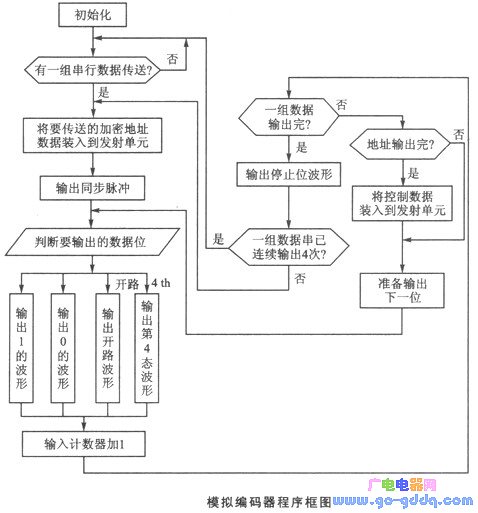

　　VD5026 -4的每组串行数据输出波形由同步脉冲、12位加密地址（和控制数据）及1位停止位组成。编码脉冲输出顺序为AO～A7、A8/DO～All/D3，每组串行数据输出至少4次。掌握了串行数据的输出格式及其数据的校验方式、脉冲周期、脉冲的占空比及其对应的数据关系后，按编码脉冲输出的要求编写应用程序，使单片机实现编码器的功能。模拟编码器程序框图如下图所示。

本文引用地址: http://www.21ic.com/app/mcu/201805/760886.htm

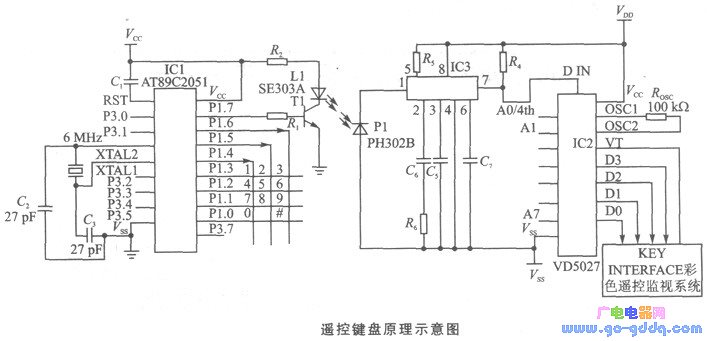

　　用该技术设计的红外遥控键盘，已应用于“彩色遥控监视系统”上。遥控键盘原理如下图所示。
　　
　　本电路采用单片机AT89C2051，是一种高性价比单片机，器件采用80C31内核，指令系统和引脚与MCS - 51TM全兼容。内有2 KB可重复编程闪烁存储器，编程次数可擦／写1 000次，数据保存10年。
　　
　　解码器VD5027有4位数据输出，可译出16个状态，满足3×4键盘要求。
　　
　　单片机查询到有一键按下，便产生与此键值对应的编码脉冲。该编码脉冲信号用38 kHz脉冲信号进行调制，通过发射管(SE303A)发射出去。红外接收二极管(PH302B)将接收到的红外信号变为电信号，经红外遥控接收器CX20106放大检波后变为脉冲电信号。该信号再经整形放大后，还原为与该键值对应的编码脉冲输出，并送到解码器VD5027的14脚DIN输入端。
　　
　　当VD5027接收到第一串编码脉冲信号时，若其与VD5027所设的地址完全一致，则将传送来的DO-D3四位数据码送入寄存器（并由串行码变为并行码）。当第二串相同的编码脉冲信号到来时，再次经过核对。若地址无误，控制数据与第一次的相符，则VD5027中的逻辑控制电路发出一控制信号，将寄存器的控制数据打入锁存器并输出到VD5027的DO～D3端。同时，TV端由低电平变为高电平，表示解码有效。
　　
　　主机收到有效解码信号后，读来自VD5027的输出数据DO～D3，译出键值的代码，执行相应操作。
