;用51单片机控制 2位数码管动态显示 00 ~ 99。;从 00 开始显示，显示数字每隔一段时间加 1，一直到 99，然后回到 00。;从 00 到 10 每隔 100ms 加 1；;从 10 到 20 每隔 200ms 加 1；;其它依此类推；;从
;用51单片机控制 2位数码管动态显示 00 ~ 99。
本文引用地址: http://www.21ic.com/app/mcu/201806/764378.htm
;从 00 开始显示，显示数字每隔一段时间加 1，一直到 99，然后回到 00。
;从 00 到 10 每隔 100ms 加 1；
;从 10 到 20 每隔 200ms 加 1；
;其它依此类推；
;从 90 到 99 然后到 00 每隔 1s 加 1。
;做而论道用汇编语言编写的程序如下：
ORG 0000H
JMP MAIN
ORG 000BH
JMP T0_INT
MAIN:
MOV TMOD, #01H
MOV TH0, #HIGH(65536-50000)
MOV TL0, #LOW(65536-50000)
SETB TR0
SETB ET0
SETB EA
MOV B, #2
MOV R2, B
MOV R4, #0
MOV R5, #0
MOV R6, #2
LOOP:
MOV A, R4
ADD A, #(TAB - $ - 3)
MOVC A, @A + PC
MOV P0, A
MOV P2, #2
DJNZ R7, $
DJNZ R7, $
MOV P2, #0
MOV A, R5
ADD A, #(TAB - $ - 3)
MOVC A, @A + PC
MOV P0, A
MOV P2, #1
DJNZ R7, $
DJNZ R7, $
MOV P2, #0
SJMP LOOP
;---------------------------------------
TAB: ;共阳段码
DB 0C0H, 0F9H, 0A4H, 0B0H
DB 099H, 092H, 082H, 0F8H
DB 080H, 090H
;---------------------------------------
T0_INT:
MOV TH0, #HIGH(65536-50000)
MOV TL0, #LOW(65536-50000)
DJNZ R2, T0_END
MOV R2, B
INC R4
CJNE R4, #10, T0_END
MOV R4, #0
INC R6
INC R6
CJNE R6, #22, T_B
MOV R6, #2
T_B:
MOV B, R6
INC R5
CJNE R5, #10, T0_END
MOV R5, #0
T0_END:
RETI
;---------------------------------------
END
;程序中，用 T0 定时50ms(假设晶振频率是 12MHz)。
;大家都知道，每当中断 20 次，就是 1s。
;如果这个 20，不是固定的常数，而是个变量，分别是：
; 2、4、6...、20，那么，即可实现定时 100ms、200ms、...。
;程序中，使用寄存器B，保存这个变量，初始时，令其为 2。
;以后，每当计数到十位数发生变化时，就把 B 加上 2。
;加到了 22，就再令其为 2。

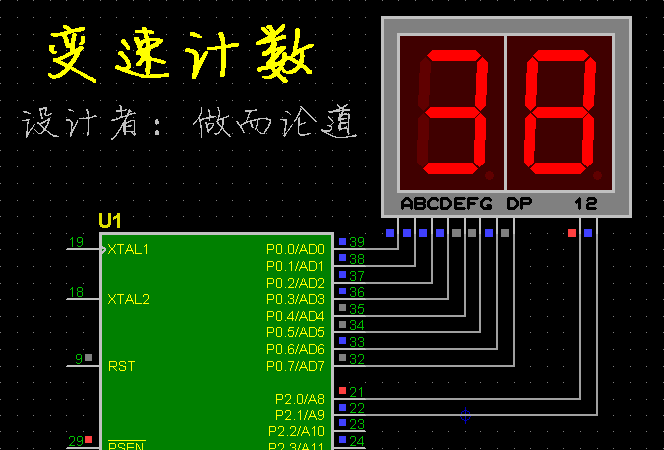

;程序仿真执行的截图如下：
;图中使用了共阳数码管。
;观看的效果如何呢 ？
;前面的，定时 100ms、200ms...，太快，看不很准。
;但是，可以看出来，计数速度，是逐渐减慢的。
;等到了 90~00，就可以看到，每隔一秒，跳一个字，还是很准确的。
－－－－
C 语言程序如下：
#include
char n1 = 0, n2 = 0; //用于显示
char n_t1 = 0, n_t2 = 2; //用于计数
char code seg[] = { //共阳段码
0xC0, 0xf9, 0xa4, 0xb0, 0x99,
0x92, 0x82, 0xf8, 0x80, 0x90}; //0 ~ 9
void Main(void)
{
char i;
TMOD = 0x01;
TH0 = (65536 - 50000) / 256;
TL0 = (65536 - 50000) % 256;
TR0 = 1;
ET0 = 1;
EA = 1;
while (1) {
P0 = seg[n1]; P2 = 2; for(i = 0; i < 100; i++); P2 = 0;
P0 = seg[n2]; P2 = 1; for(i = 0; i < 100; i++); P2 = 0;
}
}
T0_INT() interrupt 1
{
TH0 = (65536 - 50000) / 256;
TL0 = (65536 - 50000) % 256;
n_t1++;
if (n_t1 == n_t2) {
n_t1 = 0;
n1++;
if (n1 == 10) {
n1 = 0;
n_t2 += 2;
if (n_t2 == 22) n_t2 = 2;
n2++;
if (n2 == 10) n2 = 0;
}
}
}
