今天总结RTC(Real Time Clock)实时时钟相关的知识。在进行RTC的讲解前，我先对BKP进行一个简单的讲解。

本文引用地址: http://www.21ic.com/app/mcu/201807/781074.htm

STM32的RTC模块和时钟配置系统(RCC_BDCR寄存器)处于后备区域，即在系统复位或从待机模式唤醒后， RTC的设置和时间维持不变。

STM32F0的RTC模块和F3的RTC模块最大区别在于F0模块中有“DATE”和“TIME”寄存器，也就是可以直接读取寄存器里面的值，而F3是秒计数寄存器的值，需要通过相关算法下才能得到时间的值。

本文提供的软件工程里面用到BKP的配置，主要是用于掉电保持RTC数值（第一次上电初始化RTC，后面就不用初始化）。例程是在第一次初始化RTC值为：2016年2月29日 周一 23:59:45（自己可修改）。之后每秒读取一次，并通过串口打印出来。这里可以设置秒中断，不用软件等待1秒才去读取。

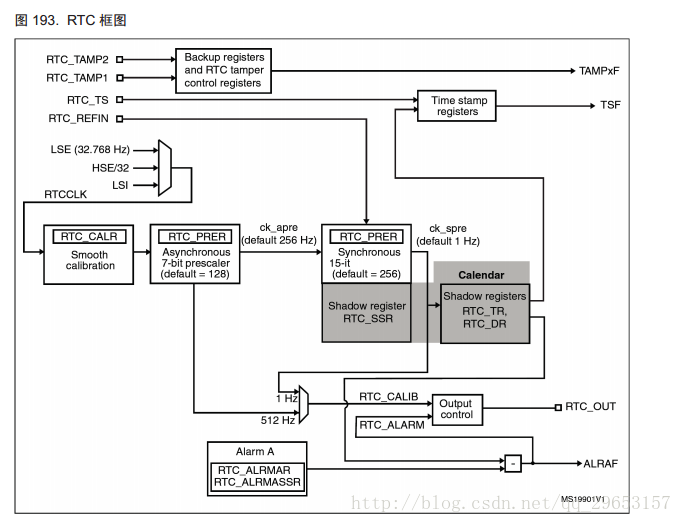

通过RTC时钟进来分频之后达到1秒（1Hz）,没相应一次时间更新RTC时钟寄存器（RTC_TR、RTC_DR），我们读取的数字就会更改。如果配置了中断，相应事件的时候，中断也会响应。如果配置了闹钟，同样达到了闹钟设定的值也会响应闹钟。

RTC的时钟源有3个：LSE（32.768kHz）；LSI（40kHz）；HSE/32。

查看STM32f030x数据手册

了解USART的运行原理

查看STM32F030开发板原理图和封装图

电脑装有keil等编译软件

RTC 时间寄存器 (RTC_TR)

RTC 日期寄存器 (RTC_DR)

RTC 控制寄存器 (RTC_CR)



RTC 初始化和状态寄存器 (RTC_ISR)


RTC 预分频器寄存器 (RTC_PRER)

RTC alarm A 寄存器 (RTC_ALRMAR)


RTC 亚秒寄存器 (RTC_SSR)

RTC 移位控制寄存器 (RTC_SHIFTR)

RTC 写保护寄存器 (RTC_WPR)

RTC 校准寄存器 (RTC_CALR)

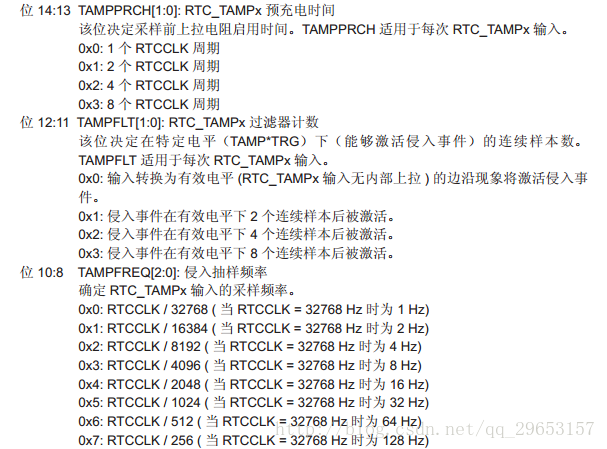

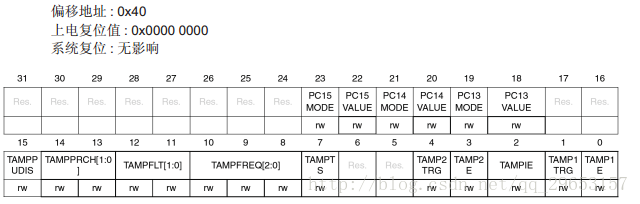

RTC 侵入和复用功能配置寄存器 (RTC_TAFCR)

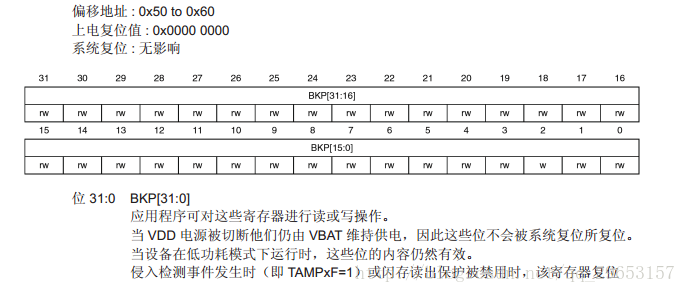

RTC 备份寄存器 (RTC_BKPxR)

①代码讲解

voidRTC_Config(void){#ifdefined(RTC_CLOCK_SOURCE_LSI)RCC_LSICmd(ENABLE);/*启动LSI晶振*/while(RCC_GetFlagStatus(RCC_FLAG_LSIRDY)==RESET);/*等待LSI就绪*/RCC_RTCCLKConfig(RCC_RTCCLKSource_LSI);/*选择LSI时钟*//*RTC_LSI为40kHzRTC_LSI=SynchPrediv*AsynchPrediv*/SynchPrediv=0x18F;AsynchPrediv=0x63;#elifdefined(RTC_CLOCK_SOURCE_LSE)RCC_LSEConfig(RCC_LSE_ON);/*启动LSE晶振*/while(RCC_GetFlagStatus(RCC_FLAG_LSERDY)==RESET);/*等待LSE就绪*/RCC_RTCCLKConfig(RCC_RTCCLKSource_LSE);/*选择LSE时钟*//*RTC_LSE为32.768kHzRTC_LSI=SynchPrediv*AsynchPrediv*/SynchPrediv=0xFF;AsynchPrediv=0x7F;#else#errorPleaseselecttheRTCClocksourceinsidethemain.cfile#endifRCC_RTCCLKCmd(ENABLE);/*使能RTC*/RTC_WaitForSynchro();/*等待同步*/123456789101112131415161718192021222324252627282930313233

voidRTC_Initializes(void){RTC_DateTimeTypeDefRTC_DateTimeStructure;RTC_InitTypeDefRTC_InitStructure;RCC_APB1PeriphClockCmd(RCC_APB1Periph_PWR,ENABLE);PWR_BackupAccessCmd(ENABLE);/*允许操作RTC*/if(RTC_ReadBackupRegister(RTC_BKP_DR0)!=RTC_FLAG_BKP){RTC_Config();/*配置RTC*/RTC_InitStructure.RTC_AsynchPrediv=AsynchPrediv;RTC_InitStructure.RTC_SynchPrediv=SynchPrediv;RTC_InitStructure.RTC_HourFormat=RTC_HourFormat_24;if(RTC_Init(&RTC_InitStructure)==ERROR){while(1);/*初始化失败*





			　　　　　　　　　　　　　
