STM32F0（2）GPIO口配置 -

// 配置端口的输入 ， 输出模式

本文引用地址: http://www.21ic.com/app/mcu/201807/779274.htm

// 将PA0 配置为输入模式

void GPIO_Init(void)

{

RCC->AHBENR |= RCC_AHBENR_GPIOAEN; // 打开当前GPIO口的时钟

GPIOA->MODER &= ~GPIO_MODER_MODER0_1; // 设置为 输入 模式

GPIOA->MODER &= ~GPIO_MODER_MODER0_0;

GPIOA->PUPDR &= ~GPIO_PUPDR_PUPDR0_1; // 设置为上拉输入

GPIOA->PUPDR |= GPIO_PUPDR_PUPDR0_0;

}

// 将PA15 配置为输出模式

void GPIO_Init(void)

{

RCC->AHBENR |= RCC_AHBENR_GPIOAEN; // 打开当前GPIO口的时钟

GPIOA->MODER |= GPIO_MODER_MODER15_0; // 设置为 输出 模式

GPIOA->MODER &= ~ GPIO_MODER_MODER15_1;

GPIOA->OTYPER &= ~GPIO_OTYPER_OT_15; // 设置为推挽输出

GPIOA->OSPEEDR |=GPIO_OSPEEDR_OSPEEDR15_1; //设置为输出速率最大。

GPIOA->OSPEEDR |=GPIO_OSPEEDR_OSPEEDR15_0;

}

// 将PA3设置成复用功能 -- UART2_Rx引脚

void GPIO_Init(void)

{

RCC->AHBENR |= RCC_AHBENR_GPIOAEN; // 打开当前GPIO口的时钟

GPIOA->MODER |= GPIO_MODER_MODER3_1; // 开启GPIO复用模式

GPIOA->MODER &= ~GPIO_MODER_MODER3_0;

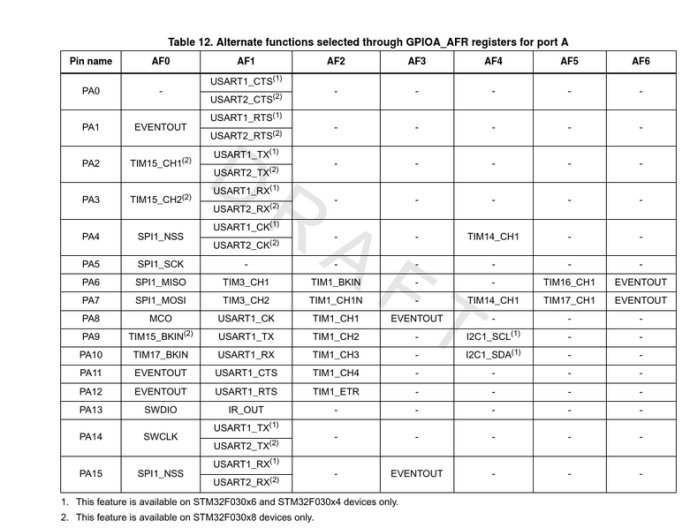

GPIOA->AFR[0] |= 0x00001000; // 开启复用功能的对应AFIO（具体AFR对应何种数值参考截图）

}
