STM32f103的数电采集电路的ADC多通道采集程序 -

STM32拥有1~3个ADC（STM32F101/102系列只有1个ADC），这些ADC可以独立使用，也可以使用双重模式（提高采样率）。STM32的ADC是12位逐次逼近型的模拟数字转换器。它有18个通道，可测量16个外部和2个内部信号源。各通道的A/D转换可以单次、连续、扫描或间断模式执行。ADC的结果可以左对齐或右对齐方式存储在16位数据寄存器中。

ADC模数转换设置的一般步骤可以总结为如下几个步骤：

本文引用地址: http://www.21ic.com/app/mcu/201807/781313.htm

1．ADC时钟使能，GPIO时钟使能

2．ADC复位

3．ADC端口模式设置

4．ADC参数初始化

5．开启中断并且初始化NVIC（如果需要开启中断才需要这个步骤）

6．使能ADC

7．编写中断处理函数

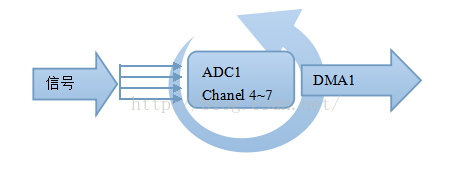

前端采集模块采用的单个ADC的多通道连续采样的工作模式。主要用于ECG心电信号的电压大小获取，并将获取值经行存储处理。经过考虑片上资源的分配优化和IO口设计，采用多通道同时采样可以视为滑动平均滤波器，可以平滑信号，达到去除噪声的效果，另一方面要保证IO口的数量和工作间隔时间，最终设计为4通道连续采样。前端采集模块采用了ADC1的通道4、5、6、7，并占用PA4、5、6、7的I/O口作为AD输入端，并采用DMA传输方式进行（详情请转至3.1.4）。这样的设计保证了ADC转换的时间不受主线程的干扰，同时保证了数据间隔时间是不变的，从而可以保证了从下至上的时序是不变的，最大的好处是保证了ADC的转换时间大大减少。

ADC多通道+DMA配置函数

//初始化ADC1

//这里采用多通道连续采样，并用DMA1的通道传送

//我们默认将开启通道10~13

//相应管脚PC0~3

voidAdc_Multi_Init(void)

{

ADC_InitTypeDefADC_InitStructure;

GPIO_InitTypeDefGPIO_InitStructure;

RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA|RCC_APB2Periph_ADC1,ENABLE);//使能ADC1通道时钟

RCC_ADCCLKConfig(RCC_PCLK2_Div6);//设置ADC分频因子672M/6=12,ADC最大时间不能超过14M

//PA1作为模拟通道输入引脚

GPIO_InitStructure.GPIO_Pin=GPIO_Pin_4|GPIO_Pin_5|GPIO_Pin_6|GPIO_Pin_7;

GPIO_InitStructure.GPIO_Mode=GPIO_Mode_AIN;//模拟输入引脚

GPIO_Init(GPIOA,&GPIO_InitStructure);

ADC_DeInit(ADC1);//复位ADC1,将外设ADC1的全部寄存器重设为缺省值

ADC_InitStructure.ADC_Mode=ADC_Mode_Independent;//ADC工作模式:ADC1和ADC2工作在独立模式

ADC_InitStructure.ADC_ScanConvMode=ENABLE;//模数转换工作在扫描模式

ADC_InitStructure.ADC_ContinuousConvMode=ENABLE;//模数转换工作在连续转换模式

ADC_InitStructure.ADC_ExternalTrigConv=ADC_ExternalTrigConv_None;//转换由软件而不是外部触发启动

ADC_InitStructure.ADC_DataAlign=ADC_DataAlign_Right;//ADC数据右对齐

ADC_InitStructure.ADC_NbrOfChannel=4;//顺序进行规则转换的ADC通道的数目

ADC_Init(ADC1,&ADC_InitStructure);//根据ADC_InitStruct中指定的参数初始化外设ADCx的寄存器

ADC_RegularChannelConfig(ADC1,ADC_Channel_4,1,ADC_SampleTime_239Cycles5);

ADC_RegularChannelConfig(ADC1,ADC_Channel_5,2,ADC_SampleTime_239Cycles5);

ADC_RegularChannelConfig(ADC1,ADC_Channel_6,3,ADC_SampleTime_239Cycles5);

ADC_RegularChannelConfig(ADC1,ADC_Channel_7,4,ADC_SampleTime_239Cycles5);

//开启ADC的DMA支持（要实现DMA功能，还需独立配置DMA通道等参数）

ADC_DMACmd(ADC1,ENABLE);

ADC_Cmd(ADC1,ENABLE);//使能指定的ADC1

ADC_ResetCalibration(ADC1);//使能复位校准

while(ADC_GetResetCalibrationStatus(ADC1));//等待复位校准结束

ADC_StartCalibration(ADC1);//开启AD校准

while(ADC_GetCalibrationStatus(ADC1));//等待校准结束

ADC_SoftwareStartConvCmd(ADC1,ENABLE);//使能指定的ADC1的软件转换启动功能

}

//单次获得ADC值

//ch:通道值0~3

u16Get_Adc(u8ch)

{

u16tempADC=0;

while(!ADC_GetFlagStatus(ADC1,ADC_FLAG_EOC));//等待转换结束

tempADC=ADC_GetConversionValue(ADC1);

//设置指定ADC的规则组通道，一个序列，采样时间

ADC_RegularChannelConfig(ADC1,ch,1,ADC_SampleTime_239Cycles5);//ADC1,ADC通道,采样时间为239.5周期

ADC_SoftwareStartConvCmd(ADC1,ENABLE);//使能指定的ADC1的软件转换启动功能

returntempADC;//返回最近一次ADC1规则组的转换结果

}
