80C51单片机的定时器/计数器的作用与结构 -

80C51单片机内部设有两个16位的可编程定时器/计数器。可编程的意思是指其功能（如工作方式、定时时间、量程、启动方式等）均可由指令来确定和改变。在定时器/计数器中除了有两个16位的计数器之外，还有两个特殊功能寄存器（控制寄存器和方式寄存器）。

本文引用地址: http://www.21ic.com/app/mcu/201808/780073.htm

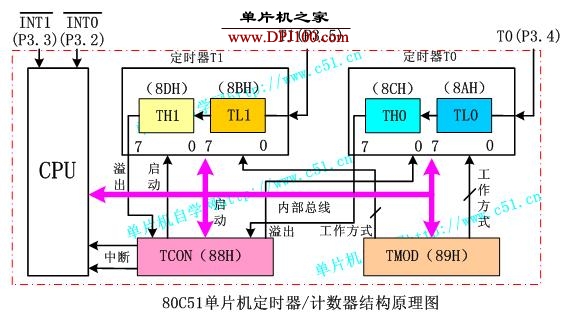

定时器/计数器的结构：


从上面定时器/计数器的结构图中我们可以看出，16位的定时/计数器分别由两个8位专用寄存器组成，即：T0由TH0和TL0构成；T1由TH1和TL1构成。其访问地址依次为8AH-8DH。每个寄存器均可单独访问。这些寄存器是用于存放定时或计数初值的。此外，其内部还有一个8位的定时器方式寄存器TMOD和一个8位的定时控制寄存器TCON。这些寄存器之间是通过内部总线和控制逻辑电路连接起来的。TMOD主要是用于选定定时器的工作方式；TCON主要是用于控制定时器的启动停止，此外TCON还可以保存T0、T1的溢出和中断标志。当定时器工作在计数方式时，外部事件通过引脚T0（P3.4）和T1（P3.5）输入。
