XMEGA128学习笔记7-模数转换ADC -

Xmega的ADC特点有：

本文引用地址: http://www.21ic.com/app/mcu/201809/781861.htm

1、高达12位精度

2、高达2M/s采样率

3、有符号和无符号输出选择

4、可选增益（1X 2X 4X 8X 16X 32X 64X）

5、流水线结构设计

6、4个虚拟通道

7、结果比较功能

8、知道校准

9、内部连接DAC输出

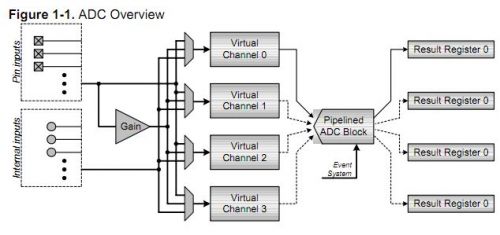

整体结构如图所示：

今天我们测量内部通道的VCC/10和内部温度。

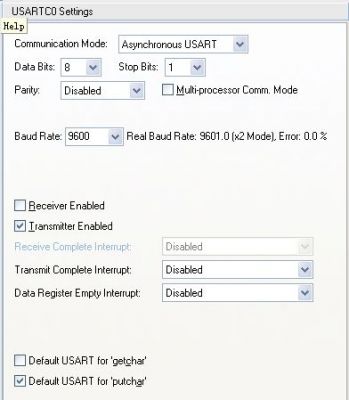

首先根据前面写的设置好USART。

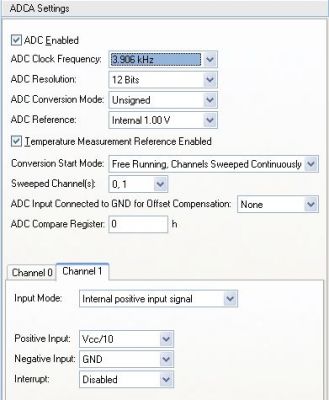

然后我们按照下图设置ADCA进行内部通道的采集，0通道是内部温度，1通道是VCC/10.

最后生成代码，然后加入以下代码：

while (1)

{

// Place your code here

delay_ms(1000);

ch0=adca_read(0);

ch1=adca_read(1);

printf("temp ref:%d, vcc/10:%d\r\n",ch0,ch1);

vcc=((float)ch1/4096-0.05)*10;//0.5是误差修正

printf("VCC Value:%0.2fV\r\n",vcc);

}

}

实验现象，得到温度数据需要转成实际的芯片内部温度，没有找到相应的公式。大家可以把手放到芯片上，明显温度有上升的趋势。
