running_nixietube -

数码管动态依稀显示数字1-2-3-4-5-6-7-8，所谓动态显示，实际上就是让数码管不断扫描，我们间隔很短的时间给第一位，第二位……数码管分别赋值，如果时间短短我们的眼睛看不到间隔，就是一排数字。

本文引用地址: http://www.21ic.com/app/mcu/201808/784291.htm

proteus原理图：

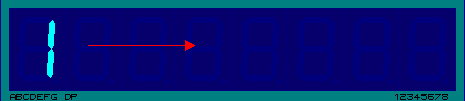

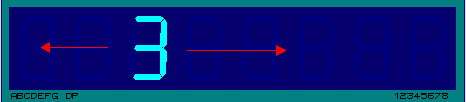

proteus效果图：

程序代码：

#include
#include
#define uint unsigned int
#define uchar unsigned char
sbit duan=P2^0;
sbit wei=P2^7;
uchar code table_wei[]={//断选显示字符的16进制码
0x06,0x5b,0x4f,
0x66,0x6d,0x7d,
0x07,0x7f,0x7f};
uchar code table_duan[]={//位选控制的16进制码
0xfe,0xfd,0xfb,0xf7,
0xef,0xdf,0xbf,0x7f,0x7f};
void delay(uint delay_time);
void main()
{
while(1)
{
uint i;
for(i=0;i<8;i++)
{
wei=1;//打开位选开关
P0=table_wei[i];
wei=0;//关闭位选开关
duan=1;//打开断选开关
P0=table_duan[i];
delay(20);
duan=0;//关闭断选开关
}

for(i=8;i>0;i--)
{
wei=1;
P0=table_wei[i];
wei=0;
duan=1;
P0=table_duan[i];
delay(10);
duan=0;
}
}
}


void delay(uint delay_time)//延时1ms子程序

{
uint x,y;
for(x=delay_time;x>0;x--)
for(y=112;y>0;y--)
{;}
}
