CH452的完整应用电路 -

本文引用地址: http://www.21ic.com/app/mcu/201001/52478.htm

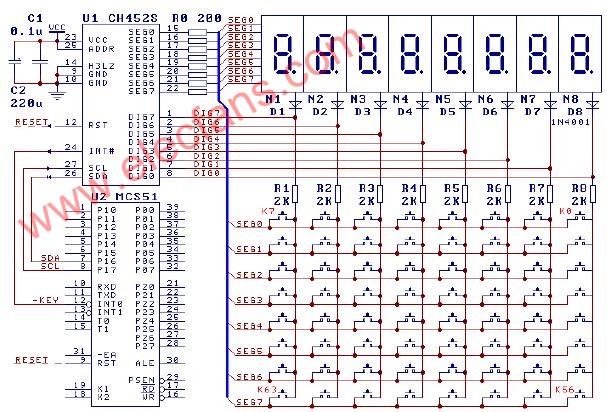

图中，单片机U2通过CH452 驱动8 个共阴数码管显示，并同时扫描64 个按键。由于某些数码管
在较高工作电压时存在反向漏电现象，容易被CH452 误认为是某个按键一直按下，所以强烈建议使用二级管D1-D8 防止数码管反向漏电，并提高键盘扫描时SEG0～SEG7 输入信号的电平，确保键盘扫描更可靠。当电源电压较低时（例如VCC=3.3V），这些二级管应该去掉以避免影响显示亮度。
如果CH452S 芯片在5V 电源下同时使用键盘扫描和数码管显示功能，那么必须加二级管。
