电压驱动型脉宽调制器TL494 -

1 TL494的特点与功能

本文引用地址: http://www.21ic.com/app/mcu/201203/110342.htm

TL494的特点与功能

TL494 是美国德州仪器公司生产的电压驱动型脉宽调制器，可显示器、计算机等系统电路中作为开关电源电路，TL494的输出三极管可接成共发射极及射极跟随器两种方式，因而可以选择双端推挽输出或单端输出方式，在推挽输出方式时，它的两路驱动脉冲相差180度，而在单端方式时，其两路驱动脉冲为同频同相。

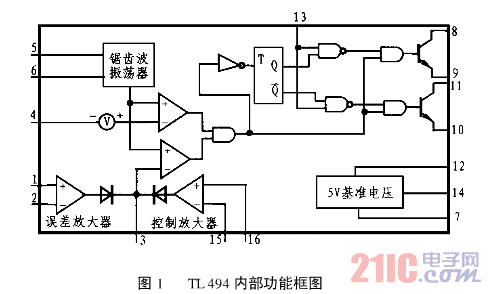

TL494的内部功能框图如图1所示。其引脚功能如下：

1、2脚分别为误差比较放大器的同相输入端和反相输入端。

3脚为控制比较放大器和误差比较放大器的公共输出端，输出时表现为或输出控制特性，也就是就在两个放大器中，输出幅度大者起作用。当3脚的电平变高时，TL494送出的驱动脉冲宽度变窄，当3脚电平低时，驱动脉冲宽度变宽。

4脚为死区电平控制端，从4脚加入死区控制电压可对驱动脉冲的最大宽度进行控制，使其不超过180度，这样可以保护开关电源电路中的三极管。

5、6脚分别用于外接振荡电阻和电容。

7脚为接地端。

8、9脚和11、12脚分别为TL494内容末级两个输出三极管的集电极和发射极。

12脚为电源供电端。

13脚为功能控制端。

14脚为内部5V基准电压输出端。

15、16脚分别为控制比较放大器的反相输入端和同相输入端。

2 应用电路

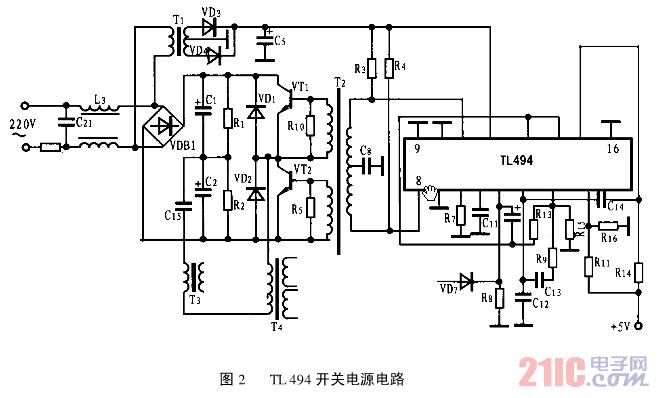

图2是由TL494组成的计算机开关电源电路（只画出了脉宽控制振荡电路），图中的TL494工作在推挽输出方式，并接成共发射极形式，由8脚和11脚输出的脉冲信号T2耦合主开关三极管VT1和VT2，可使它们处于它激振荡状态。

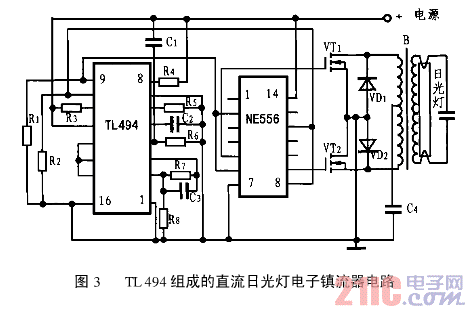

图3是由TL494组成的直流日光灯电子镇流器电路，采用推挽输出方式并接成射极跟随器形式。由9脚和10脚输出的脉冲先输入至NE556电路的12、8和2、6脚，再由NE556电路的5、9脚输出脉冲信号来驱动VT1和VT2两个CMOS场效应管。
