1 引言

本文引用地址: http://www.21ic.com/app/mcu/201203/110333.htm

单片计算机（简称单片机）在工作时，因某种原因造成突然掉电，将会丢失数据存储器（RAM）里的数据，冲掉前期工作的所有信息。为了在突然掉电时能够保持数据存储器（RAM）的数据，保证单片机系统稳定、可靠地工作，数据信息处理的安全，虽然单片机主电源里有大容量滤波电容器，当掉电时，单片机靠贮存在电容器里的能量，一般能维持工作半个周期（10ms）左右。为此，要求一旦市电发生瞬间断电时，必须要有一种电源能在小于10ms的时间内重新送电，确保单片机系统正常运行，这一任务就由UPS 来完成。电源系统瞬时掉电所产生的干扰会造成单片机的计算错误和数据丢失，有了UPS可以使单片机系统连续可靠地工作。单片机系统除使用UPS外，下面介绍一种行之有效的后备电源。

通过理论和实践证明，当供电电压由5V下降到45V时单片机通常均能正常运行，但电压再往下跌落时，单片机就不能继续正常运行。在一般情况下 CPU、CMOS、TTL电路将因电源电压跌落而首先不能正常运行，RAM在电压跌落到比较低时尚能工作。因为单片机使用的主电源均有大容量电容，所以在主电源失电时，如果按放电曲线在下跌到单片机能正常运行工作的最低电压之前，把后备电源接上便能保持单片机正常运行。

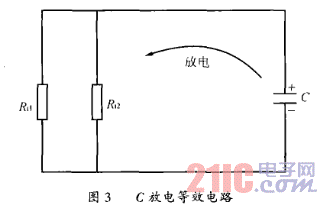

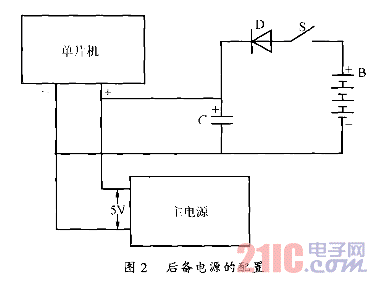

2 掉电保护电路原理

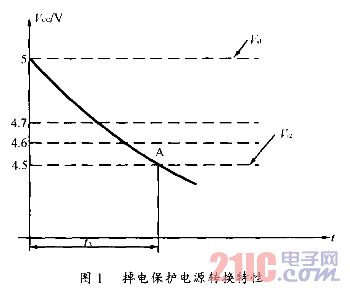

掉电保护电源转换特性如图1所示。
