单片机数据传递类指令

本文引用地址: http://www.21ic.com/app/mcu/201206/127051.htm

（3）以直接地址为目的操作数的指令

MOV direct,A 例： MOV 20H,A

MOV direct,Rn MOV 20H,R1

MOV direct1,direct2 MOV 20H,30H

MOV direct,@Ri MOV 20H,@R1

MOV direct,#data MOV 20H,#34H

（4）以间接地址为目的操作数的指令

MOV @Ri,A 例：MOV @R0,A

MOV @Ri,direct MOV @R1,20H

MOV @Ri,#data MOV @R0,#34H

（5）十六位数的传递指令

MOV DPTR，#data16

8051是一种8位机，这是唯一的一条16位立即数传递指令，其功能是将一个16位的立即数送入DPTR中去。其中高8位送入DPH，低8位送入DPL。例：MOV DPTR，#1234H，则执行完了之后DPH中的值为12H，DPL中的值为34H。反之，如果我们分别向DPH，DPL送数，则结果也一样。如有下面两条指令：MOV DPH，#35H，MOV DPL，#12H。则就相当于执行了MOV DPTR，#3512H。

数据传递类指令综合练习：

给出每条指令执行后的结果

上机练习：

MOV 23H,#30H

MOV 12H,#34H

MOV R0,#23H

MOV R7,#22H

MOV R1,12H

MOV A,@R0

MOV 34H,@R1

(23h)=30h

(12h)=34h

(R0)=23H

(R7)=22H

(R1)=12H

(A)=30H

(34H)=34H

MOV 45H,34H

MOV DPTR,#6712H

MOV 12H,DPH

MOV R0,DPL

MOV A,@R0

(45H)=34H

(DPTR)=6712H

(12H)=67H

(R0)=12H

(A)=67H

说明：用括号括起来代表内容，如（23H）则代表内部RAM23H单元中的值，（A）则代表累加器A单元中的值。

进入DOS状态，进入WAVE所在的目录，例D:WAVE

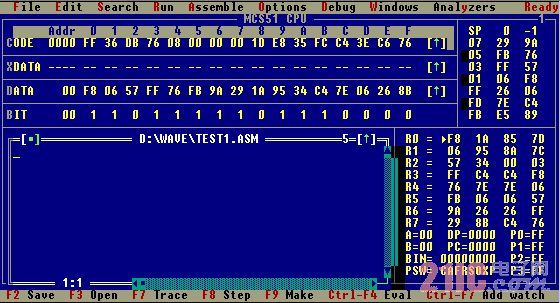

键入MCS51，出现如下画面

<单片机数据传递指令>图1

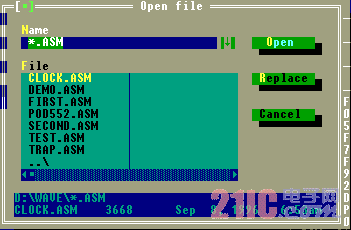

按File->Open，出现对话框后，在Name处输入一个文件名（见图2），如果是下面列表中已存在的，则打开这个文件，如果不存在这个文件，则新建一个文件（见图3）

图2

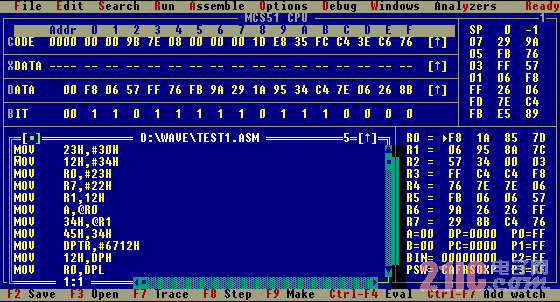

在空白处将上面的程序输入。见图4。用ALT+A汇编通过。用F8即可单步执行，在执行过程中注意观察屏幕左边的工作寄存器及A累加器中的值的变化。

图4

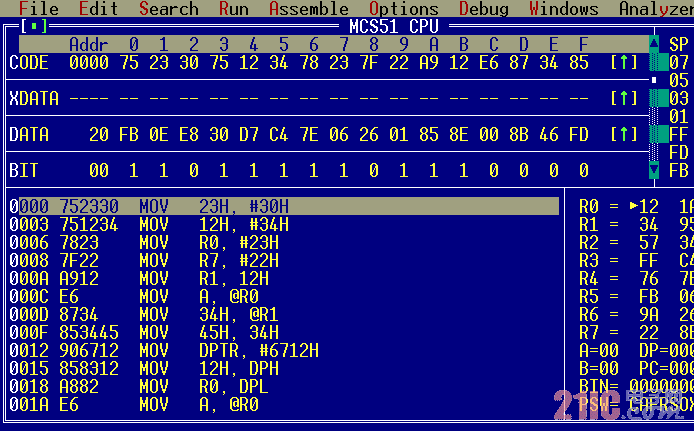

内存中值的变化在此是看不到的，可以用如下方法观察（看图5）：将鼠标移到DATA，双击，则光标进入此行，此时可以键盘上的上下光标键上下翻动来观察内存值的变化。本行的最前面DATA后面的数据代表的是“一段”的开始地址，如现在为20H，再看屏幕的最上方，数字从0到F，显示两者相加就等于真正的地址值，如现在图上所示的内存20H、21H、22H、23H中的值分别是FBH 、0EH、E8H、30H。

图5

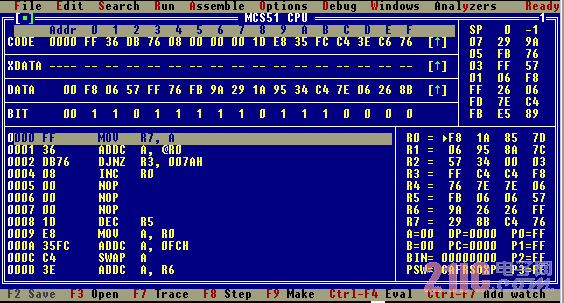

6、当运行完程序后，即进入它的反汇编区，不是我们想要的东西。为了再从头开始，可以用CTRL+F2功能键复位PC值。注意此时不会看到原来的窗口，为看到原来的窗口，请用ALT+4或ALT+5等来切换。当然以上操作也可以菜单进行。CTRL+F2是程序复位，用RUN菜单。窗口用WINDOWS菜单。
