stm32 外部中断知识介绍 -

 中断分类

本文引用地址: http://www.21ic.com/app/mcu/201710/742730.htm

STM32的EXTI控制器支持19 个外部中断/ 事件请求。每个中断设有状态位，每个中断/ 事件都有独立的触发和屏蔽设置。STM32的19个外部中断对应着19路中断线，分别是EXTI_Line0-EXTI_Line18：

线0~15：对应外部 IO口的输入中断。线16：连接到 PVD 输出。线17：连接到 RTC 闹钟事件。线18：连接到 USB 唤醒事件。

触发方式

：STM32 的外部中断是通过边沿来触发的，不支持电平触发。

外部中断分组：

STM32 的每一个GPIO都能配置成一个外部中断触发源，STM32 通过根据引脚的序号不同将众多中断触发源分成不同的组，比如：PA0，PB0，PC0，PD0，PE0，PF0，PG0为第一组，那么依此类推，我们能得出一共有16 组，STM32 规定，每一组中同时只能有一个中断触发源工作，那么，最多工作的也就是16个外部中断。

总结：

1、stm32每一个引脚均可以作为外部中断引脚；

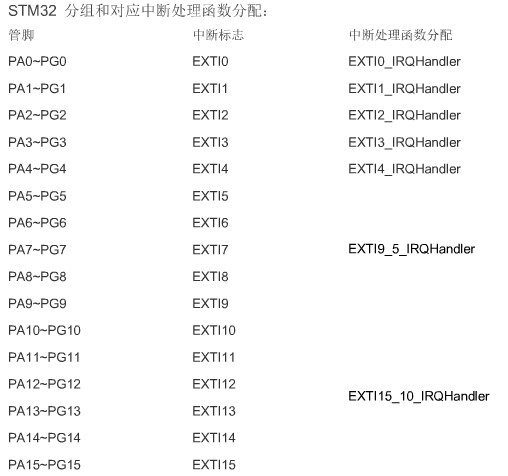

2、外部中断只能识别每一组中的某一个。比如PA0 PB0 PC0，他们对应的中断线均未EXTI0,所以不能同时使用；

3、注意，从中断线EXTI5~EXTI9 ，对应的外部中断号为EXTI9_5IRQHandler;

中短线EXTI10~EXTI15,对应的外部中断号为EXTI15_10IRQHandler。
