利用RS-232C实现PC机与单片机的通信 -

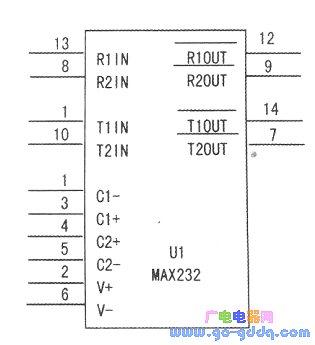

　　我们知道EIA-RS-232C是用正负电压来表示逻辑状态，单片机串行口采用正逻辑TTL电平，这样单片机和PC机的COM1或者COM2就不能直接连接。为了能够同计算机接口或终端的TTL器件连接，必须在EIA-RS一232C与TTL电路之间进行电平和逻辑关系的变换。实现这种变换的方法可用分立元件，也可用集成电路芯片。目前较为广泛地使用集成电路转换器件，如MCl488、SN75150芯片可完成TTL电平到EIA电平的转换，MCl489、SN75154可实现EIA电平到TTL电平的转换。而MAX232芯片可完成TTL←→EIA双向电平转换，MAX232系列芯片集成度高，+5V电源(内置了电压倍增电路及负电源电路)，只需外接5个容量为0.1μF～1μF的小电容即可完成两路RS-232与TTL电平之间转换。MAX232引脚图如下图所示。

本文引用地址: http://www.21ic.com/app/mcu/201806/761208.htm

　　
　　把它和单片机连接起来，以实现PC机与下位机的通信：单片机串口使用查询法接收和发送资料。PC机发出指定字符，单片机收到后返回给上位机原字符。
　　

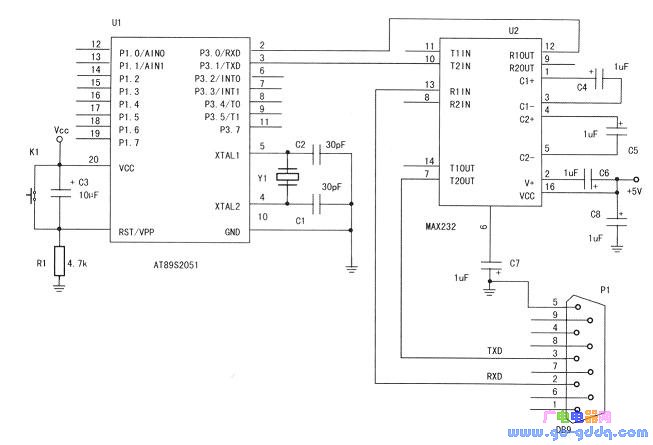

　　首先来完成电路连接，单片机AT89S2O51串行口经MAX232电平转换后，与PC机串行口相连，电路图如下图所示。

　　
　　PC机使用串口调试助手V2.2.exe，实现PC机与单片机的通信。
　　
　　打开串口调试助手V2.2.exe应用程序，进行设置：
　　
　　波特率--4800
　　
　　数据位--8
　　
　　奇偶校验--无
　　
　　停止位--1(因为采用没有联络信号的通信，下位机也需相同协议设置)在‘发送的字符/数据'区输入字符/数据，接手动发送，接收区收到相同的字符/数据，或者按自动发送，接收区将接受到发送的字符/数据(注：自动发送的时间可以在串口调试助手中改动)如下图所示。

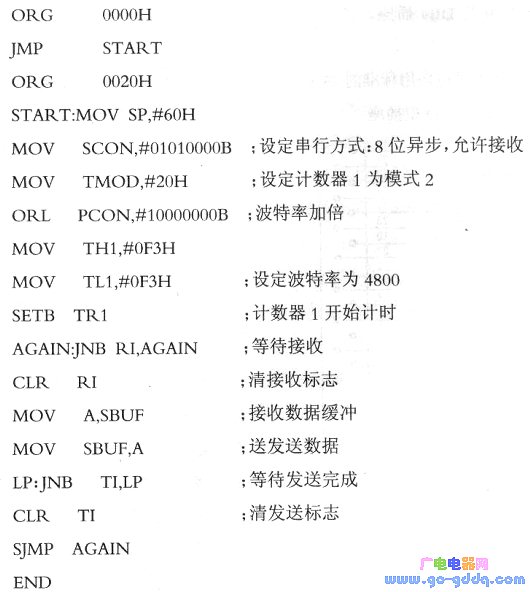

　　单片机预先编制的程序清单如下：
