;有个题目，要求记录按下的键的编号。

本文引用地址: http://www.21ic.com/app/mcu/201806/764360.htm

;使用器件：

;51单片机，8个编号为“1~8”的数字键，1个功能键，1个数码管，其他晶振电阻电容。

;实现功能：

;按下功能键后，10s内，检测被按下的数字键，

;10s后，结束检测，并用数码管循环显示被按下过的键编号。

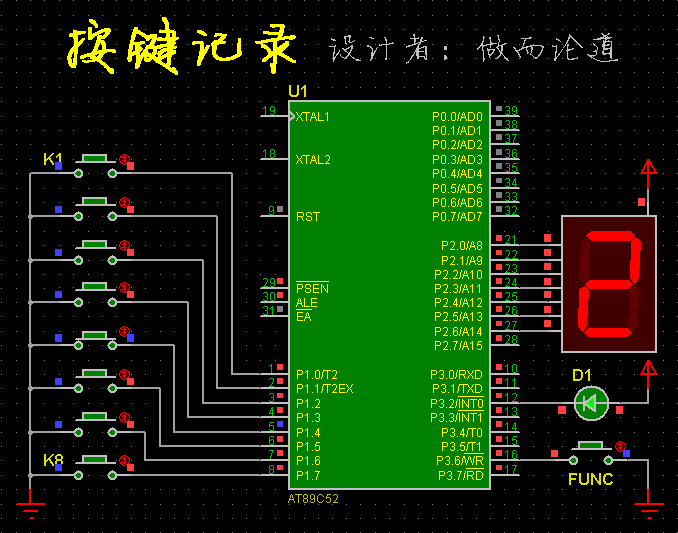

;做而论道据此画出的电路如下：

;电路中的数码管，不仅用于显示按下过的键编号，还能显示 9~0 的倒计时。

;在电路中，还安装了一个 LED，用来表示按键的状态。

;当有键按下，10ms 后仍然按下时，LED 将发光，表示按键确实按下了。

;当按键释放后，再令 LED 熄灭。

;另外，在显示按下的按键编号时，也令 LED 持续发光。

;当LED 熄灭后，再次按下 FUNC 键，可以重新进行下一轮的按键记录。

;汇编语言编写的程序如下：

ORG 0000H

SJMP START

ORG 000BH

SJMP T0_INT

;---------------------------------------

START:

MOV TMOD, #01H

MOV IE, #82H

MOV DPTR, #D_TAB

WAIT_F:

JB P3.6, $ ;等待按下功能键

CALL DELAY10MS

JB P3.6, WAIT_F

CLR P3.2 ;LED发光

JNB P3.6, $ ;等待释放

SETB P3.2

;----------------------------------

MOV R0, #30H

MOV TH0, #(65536 - 62500) / 256

MOV TL0, #(65536 - 62500) MOD 256

MOV R7, #16

MOV R6, #9

CALL DISPLAY

SETB TR0

;----------------------------------

WAIT_N: ;循环检测按键

JNB TR0, STOP ;到10s退出

CALL KEY_N

JZ WAIT_N

MOV B, A

CALL DELAY10MS ;延时

CALL KEY_N

CJNE A, B, WAIT_N ;消抖

MOV @R0, A ;保存按键数值

INC R0

CLR P3.2 ;LED发光

WAIT_S:

CALL KEY_N

JNZ WAIT_S ;等待释放

SETB P3.2

SJMP WAIT_N ;循环检测按键

;----------------------------------

STOP:

MOV A, R0

CLR C

SUBB A, #30H

MOV R2, A

CLR P3.2 ;LED发光

MOV R0, #30H

ECHO:

MOV A, @R0

INC R0

MOV R6, A

CALL DISPLAY ;回放

MOV R3, #100

CALL DELAY10MS

DJNZ R3, $ - 2

DJNZ R2, ECHO ;循环

SETB P3.2

MOV R6, #0

CALL DISPLAY

SJMP WAIT_F

;---------------------------------------

T0_INT:

MOV TH0, #(65536 - 62500) / 256

MOV TL0, #(65536 - 62500) MOD 256

DJNZ R7, T0_END

MOV R7, #16

DEC R6

CJNE R6, #255, DISP

CLR TR0

RETI

DISP:

CALL DISPLAY

T0_END:

RETI

;---------------------------------------

DISPLAY:

MOV A, R6

MOVC A, @A + DPTR

MOV P2, A

RET

D_TAB: ;共阳段码

DB 0C0H, 0F9H, 0A4H, 0B0H, 099H

DB 092H, 082H, 0F8H, 080H, 090H

;---------------------------------------

KEY_N:

CLR A

JNB P1.0, K1

JNB P1.1, K2

JNB P1.2, K3

JNB P1.3, K4

JNB P1.4, K5

JNB P1.5, K6

JNB P1.6, K7

JNB P1.7, K8

RET ;没有按键，返回0

K8: INC A

K7: INC A

K6: INC A

K5: INC A

K4: INC A

K3: INC A

K2: INC A

K1: INC A

RET

;---------------------------------------

DELAY10MS:

MOV R4, #20

DJNZ R5, $

DJNZ R4, $ - 2

RET

;---------------------------------------

END

;经过仿真实验证明，本程序可以稳定工作。
