[导读]比较器参考电压模块是提供可选参考电压的16级梯形电阻网络。尽管它的主要目的是为模拟比较器提供参考电压，但是它也可以独立使用。图20-1给出了该模块的框图。梯形电阻经过分段可提供两种范围的参考电压值，并且还具
比较器参考电压模块是提供可选参考电压的16级梯形电阻网络。尽管它的主要目的是为模拟比较器提供参考电压，但是它也可以独立使用。
本文引用地址: http://www.21ic.com/app/mcu/201807/781875.htm

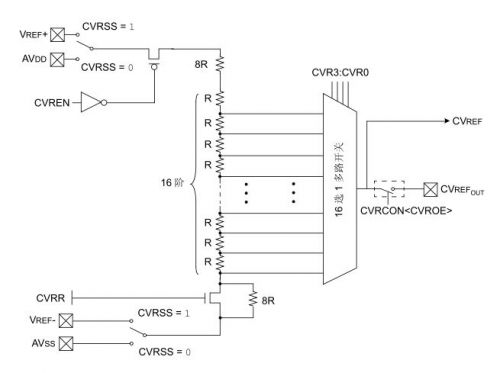

图20-1给出了该模块的框图。梯形电阻经过分段可提供两种范围的参考电压值，并且还具有断电功能，以在不使用参考电压时节省功耗。可通过器件的VDD/VSS或外部参考电压为该模块提供参考电源。模块输出供比较器使用，通常用作引脚输出。更多信息，请参见具体器件数据手册。
比较器参考电压具有以下特性：
?高电压范围和低电压范围选择
?每个范围有16个输出级别
?内部连接到比较器以节省器件引脚
?输出可连接到引脚

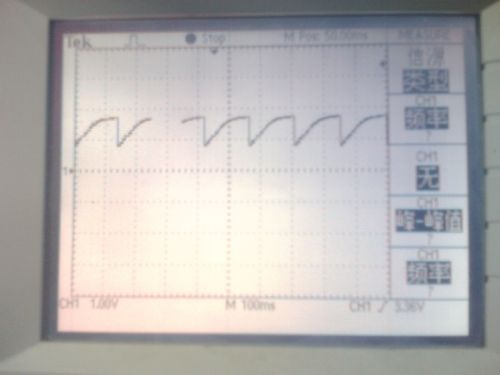

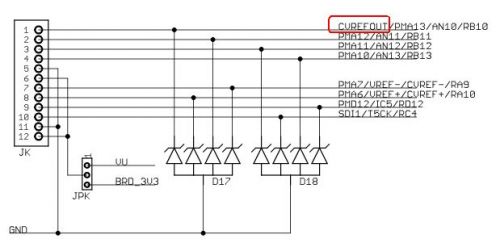

我们要实现的功能是CVREFOUT输出锯齿波，大家看看波形想下为什么输出电压最高1.6V?
