基于51单片机设计的闪烁灯 -

1．实验任务
　　如图4.1.1所示：在P1.0端口上接一个发光二极管L1，使L1在不停地一亮一灭，一亮一灭的时间间隔为0.2秒。
2．电路原理图

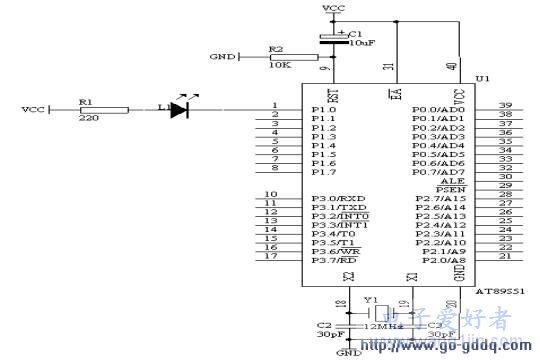

　　　　　　　　　　　　　　　　　　　　　　　　图4.1.1
3．系统板上硬件连线
　　把“单片机系统”区域中的P1.0端口用导线连接到“八路发光二极管指示模块”区域中的L1端口上。
4．程序设计内容
（1）．延时程序的设计方法
　　作为单片机的指令的执行的时间是很短，数量大微秒级，因此，我们要求的闪烁时间间隔为0.2秒，相对于微秒来说，相差太大，所以我们在执行某一指令时，插入延时程序，来达到我们的要求，但这样的延时程序是如何设计呢？下面具体介绍其原理：
　　如图4.1.1所示的石英晶体为12MHz，因此，1个机器周期为1微秒
　　　　　　　　　　　　　机器周期 微秒
MOV R6,#20　　　　　　　　2个 　2
D1: MOV R7,#248　　　2个 　2　　　　　　　2＋2×248＝498　20×
DJNZ R7,$　　　　2个 　2×248　　　　　　　　　　　　 (498
DJNZ R6,D1　　　2个　　　2×20＝40　　　　　　　　　　　10002
　　因此，上面的延时程序时间为10.002ms。
　　由以上可知，当R6＝10、R7＝248时，延时5ms，R6＝20、R7＝248时，延时10ms,以此为基本的计时单位。如本实验要求0.2秒＝200ms，10ms×R5＝200ms，则R5＝20，延时子程序如下：
DELAY: MOV R5,#20
D1: MOV R6,#20
D2: MOV R7,#248
DJNZ R7,$
DJNZ R6,D2
DJNZ R5,D1
RET
（2）． 输出控制
　　如图1所示，当P1.0端口输出高电平，即P1.0＝1时，根据发光二极管的单向导电性可知，这时发光二极管L1熄灭；当P1.0端口输出低电平，即P1.0＝0时，发光二极管L1亮；我们可以使用SETB　P1.0指令使P1.0端口输出高电平，使用CLR　P1.0指令使P1.0端口输出低电平。
5?程序框图

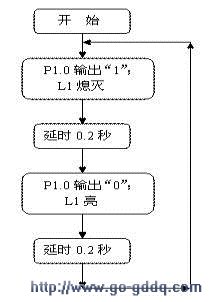

　　 如图4.1.2所示
　　
　　　　　图4.1.2
6．汇编源程序
ORG 0
START: CLR P1.0
LCALL DELAY
SETB P1.0
LCALL DELAY
LJMP START
DELAY: MOV R5,#20 ;延时子程序，延时0.2秒
D1: MOV R6,#20
D2: MOV R7,#248
DJNZ R7,$
DJNZ R6,D2
DJNZ R5,D1
RET
END
7．C语言源程序
#include
sbit L1=P1^0;
void delay02s(void) //延时0.2秒子程序
{
unsigned char i,j,k;
for(i=20;i>0;i--)
for(j=20;j>0;j--)
for(k=248;k>0;k--);
}
void main(void)
{
while(1)
{
L1=0;
delay02s();
L1=1;
delay02s();
}
}
