一、系统时钟配置

本文引用地址: http://www.21ic.com/app/mcu/201807/781084.htm

STM32有多个时钟源，分别是HSI，HSE，LSE，LSI。

HSI振荡器时钟：

系统上电默认时钟，内部振荡器8MHZ，可以直接作为系统时钟或在2分频后作为PLL的输入。时钟频率精度较差。

HSE振荡器时钟外部：

提供非常精确的主时钟，STM32F1系列的板上为8MHZ，STM32F2系列的板上为25MHZ晶振。经过PLL倍频：作为系统时钟。

PLL时钟源输入可以是HSI时钟的二分之一，或者HSE时钟。

LSE时钟：

LSE晶体是一个32.867k的低速外部晶体。提供实时时钟。一般专门用于RTC，等到RTC模块时再使用。

LSI时钟(Internal内部)：

LSI的RC担当一个低功耗时钟源的角色，它可以在停机和待机模式下保存运行。为独立看门狗和自动唤醒单元提供时钟。LSI时钟频率大约40KHZ。一般用于IWDGCLK。

通常的时钟选择为HSE配合PLL使其工作在72MHZ(STM32F1系列)或者120MHZ(STM32F2系列)。

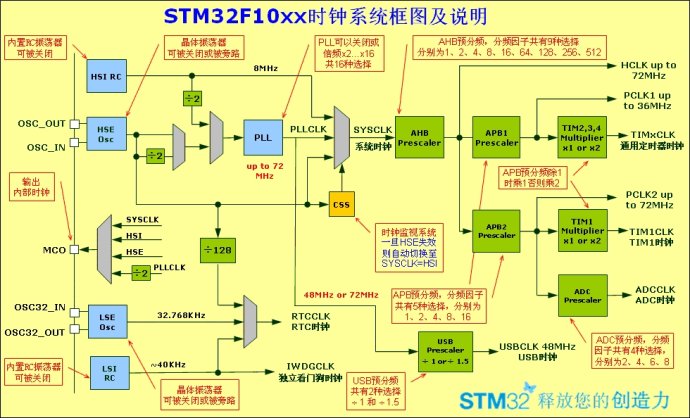

STM32F1xx系列

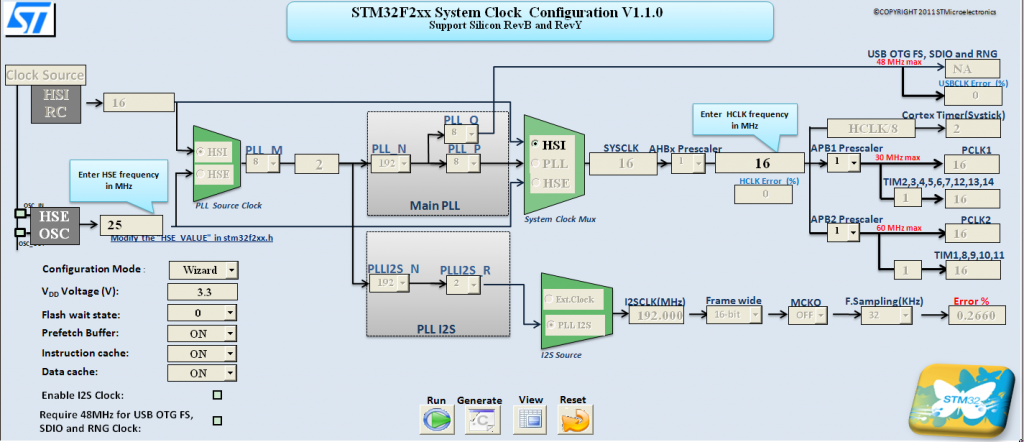

STM32F2XX系列

RCC_DeInit()同SystemInit()的区别仅仅在于SystemInit()多一个SetSysClock()。SystemInit()包含了整个内部时钟到外部时钟的配置，但配置的频率不可调，如需调整频率，可以自己用RCC_DeInit()再配合其他操作进行。

配置时钟流程：

1.将RCC寄存器重新设置为默认值RCC_DeInit;

2.打开外部高速时钟晶振HSERCC_HSEConfig(RCC_HSE_ON);

3.等待外部高速时钟晶振工作HSEStartUpStatus =RCC_WaitForHSEStartUp();

4.设置AHB时钟RCC_HCLKConfig;

5.设置高速APB2时钟RCC_PCLK2Config;

6.设置低速速APB1时钟RCC_PCLK1Config

7.设置PLLRCC_PLLConfig;

8.打开PLLRCC_PLLCmd(ENABLE);

9.等待PLL工作while(RCC_GetFlagStatus(RCC_FLAG_PLLRDY) == RESET);

10.设置系统时钟RCC_SYSCLKConfig;

11.判断是否PLL是系统时钟while(RCC_GetSYSCLKSource() != 0x08);

12.打开要使用的外设时钟RCC_APB2PeriphClockCmd()/RCC_APB1PeriphClockCmd();

/*******************************************************************************

* Function Name: RCC_Configuration

* Description: Configures the different system clocks.

* Input: None

* Output: None

* Return: None

*******************************************************************************/

void RCC_Configuration(void)

{

/* RCC system reset(for debug purpose) */

RCC_DeInit();

/* Enable HSE */

RCC_HSEConfig(RCC_HSE_ON);

/* Wait till HSE is ready */

HSEStartUpStatus = RCC_WaitForHSEStartUp();

if(HSEStartUpStatus == SUCCESS)

{

/* Enable Prefetch Buffer */

FLASH_PrefetchBufferCmd(FLASH_PrefetchBuffer_Enable);

/* HCLK = SYSCLK */

RCC_HCLKConfig(RCC_SYSCLK_Div1);

/* PCLK2 = HCLK */

RCC_PCLK2Config(RCC_HCLK_Div1);

/* PCLK1 = HCLK */

RCC_PCLK1Config(RCC_HCLK_Div1);

/* Select HSE as system clock source */

RCC_SYSCLKConfig(RCC_SYSCLKSource_HSE);

/* Wait till HSE is used as system clock source */

while(RCC_GetSYSCLKSource() != 0x04)

{

}

}

XXXXXXXX;//分别为其他外设的时钟配置。

XXXXXXXX;

XXXXXXXX;

}

二、关于PLL设置

PLL的设置主要通过函数：void RCC_PLLConfig(uint32_t RCC_PLLSource, uint32_t PLLM, uint32_t PLLN, uint32_t PLLP, uint32_t PLLQ, uint32_t PLLR)来实现。

主要讲一下PLL值的设置与各部分时钟的关系。函数中涉及到6个量的设置，第一个为内部时钟或者外部时钟选择，后面几个为PLL值的设置。

lRCC_PLLSource选择：

RCC_PLLSource_HIS：HIS内部时钟选定，频率为16MHZ

RCC_PLLSource_HSE：HSE外部时钟选定，频率可自选，4MHZ-26MHZ之间，系统默认25MHZ，如需改变，则对stm32f2xx.h中第70行的

#define HSE_VALUE((uint32_t)25000000) /*!< Value of the External oscillator in Hz */

进行修改，改成外部晶振的值。

l通过选择PLLM和PLLN，来计算得到PLLVCO，计算公式如下：

PLLVCO = (HSE_VALUE / PLL_M) * PLL_N。

PLL_M可取0-63，PLL_N可取192-432。

l通过选择PLLP来选择分频数，以得到系统时钟。计算公式如下：

SYSCLK = PLLVCO / PLL_P，切记不要超过120MHZ最大频率。

PLLP可选范围为2,4,6,8。

l通过选择PLLQ来OTGFS, SDIO和RNG的时钟。计算公式如下：

Clock =PLLVCO / PLLQ，不能超过48MHZ。

PLL_Q可取4-15。

l通过选择PLLR来决定I2S的时钟。计算公式如下：

I2SCLK =PLLVCO / PLLR。

PLL_R可取2-7。
