STM32的内部RC时钟HSI RC、LSI RC可以被关闭，外部晶振时钟HSE Osc、LSE Osc可以被关闭或旁路，外部晶体时钟更精确。

本文引用地址: http://www.21ic.com/app/mcu/201808/779253.htm

一、为所有外设提供时钟

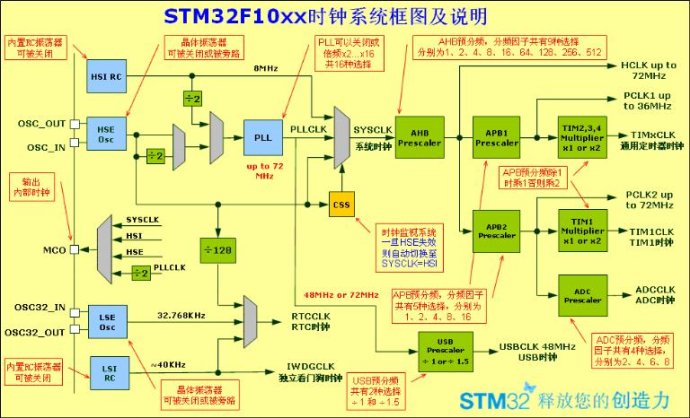

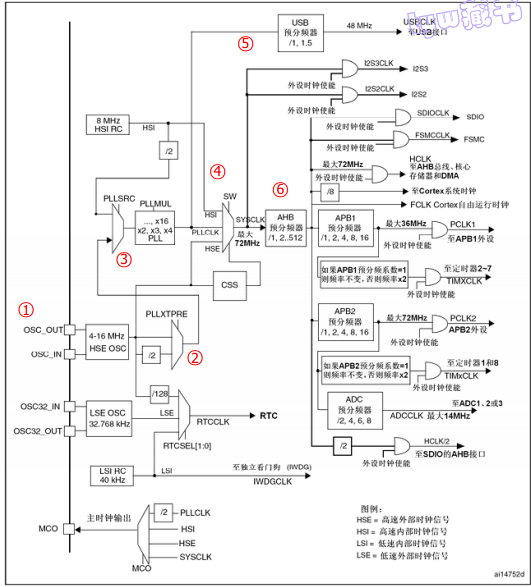

SYSCLK有三种时钟源：HSI(8MHz)、HSE(8MHz)、PLLCLK。其中开启CSS（时钟监视系统）可以在HSE失能时自动切换到HSI；

PLLCLK-》USB Prescaler；

SYSCLK-》AHB Prescaler-》（HLCK,APB1 Prescaler,APB2 Prescaler）：HLCK为核心总线、DMA、AHB总线提供时钟；

APB1 Prescaler-》（PLCK1 up to 36MHz,TIM2、3、4 、5、6、7 Multiplier*1 or*2）;

APB2 Prescaler-》（PLCK2 up to 72MHz，TIM1、8 Multiplier*1 or*2，ADC Prescaler）。

二、为RTC提供时钟

RTCCLK有三种时钟源：LSI(40KHz)、LSE(32.768KHz)、HSE/128。

三、为IDWG提供时钟

IDWG由LSI提供时钟。

四、引脚MCO

该引脚提供四选一的时钟源：HSI、HSE、SYSCLK、PLLCLK/2进行检查和时钟输出。

五、在STM32上如果不使用外部晶振，OSC_IN和OSC_OUT的接法

如果使用内部RC振荡器而不使用外部晶振，应按照下面方法处理：
1）对于100脚或144脚的产品，OSC_IN应接地，OSC_OUT应悬空。
2）对于少于100脚的产品，有2种接法：
2.1）OSC_IN和OSC_OUT分别通过10K电阻接地。此方法可提高EMC性能。
2.2）分别重映射OSC_IN和OSC_OUT至PD0和PD1，再配置PD0和PD1为推挽输出并输出'0'。此方法可以减小功耗并(相对上面2.1)节省2个外部电阻。

六、程序设置时钟参数流程

1、将RCC重新设置为默认值RCC_DeInit();
2、打开外部高速时钟晶振HSERCC_HSEConfig(RCC_HSE_ON);
3、等待外部高速时钟晶振工作HSEStartUpStatus=RCC_WaitForHSEStartUp();
4、设置AHB时钟RCC_HCLKConfig;
5、设置高速APB时钟RCC_PCLK2Config;
6、设置低速APB时钟RCC_PCLK1Config;
7、设置PLLRCC_PLLConfig;
8、打开PLLRCC_PLLCmd(ENABLE);
9、等待PLL工作while(RCC_GetFlagStatus(RCC_FLAG_PLLRDY)==RESET)
10、设置系统时钟RCC_SYSCLKConfig;
11、判断是否PLL是系统时钟while(RCC_GetSYSCLKSource()!=0x08)
12、打开要使用的外设时钟RCC_APB2PeriphClockCmd()/RCC_APB1PeriphClockCmd()
