单片机的功耗 -

单片机的功耗是非常难算的，而且在高温下，单片机的功耗还是一个特别重要的参数。

本文引用地址: http://www.21ic.com/app/mcu/201003/56566.htm

暂且把单片机的功耗按照下面的划分。

1.内部功耗（与频率有关）

2.数字输入输出口功耗

2.1输入口

2.2输出高

2.3输出低

3.模拟输入口功耗

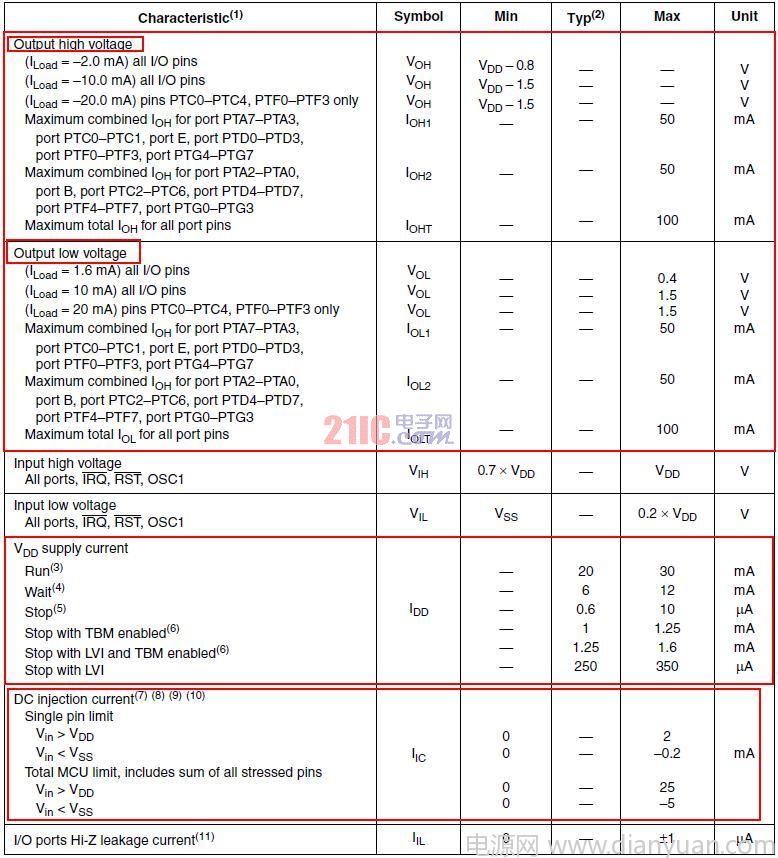

从下表可以得出一些基本的参数：

首先我们计算内部功耗单片机的功耗一般和工作频率有关，在固定频率下与功能有关，有两种计算办法。

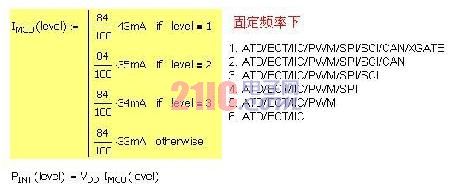

第一种，固定频率，增减功能引起电流变化：

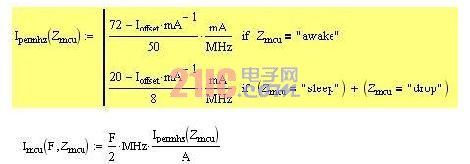

第二种，频率变化，不考虑使用模块：

其次计算数字口功耗：

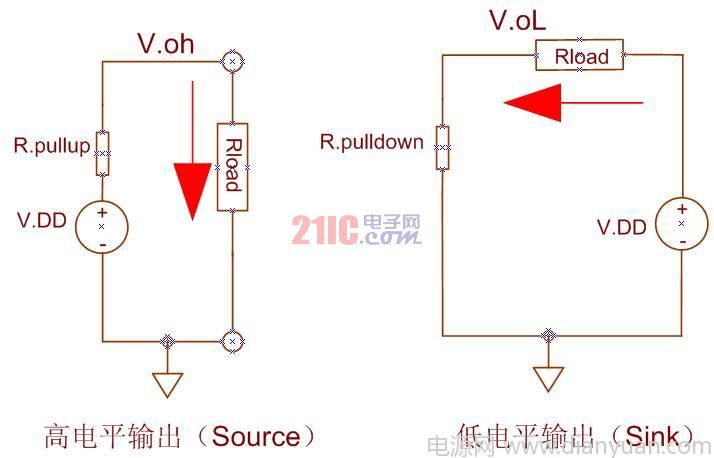

数字输出口，按照表格中的数据，得出内部的Rdson，可计算出输出高和输出低在内部的功耗。

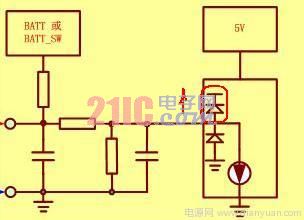

这里需要注意的是，输入口的功耗一般不大，但是设计的IO口有电流注入的时候功耗较大，这时候嵌位二极管是工作的，注意这部分功耗。

P=I.inject*Vf_diode

输入功耗在没有Clamped的时候是相对较小的，如果输入电压过高和过低则会造成很多的问题。

MCU的所有功耗为三部分功率相加。

P.MCU=P.internal+P.IO+P.Analog
