自制AVR单片机解锁器 -

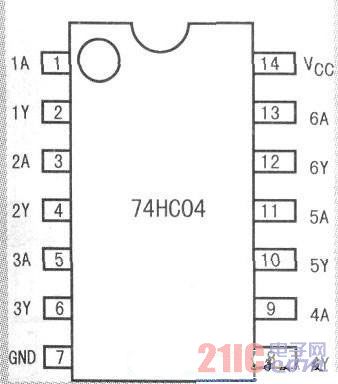

用AVR单片机的2MHz的无源石英晶体和6反相器74HC04，加上几个1/4W色环电阻就可以做成矩形波发生器。下图是74HC04的引脚分布图。

本文引用地址: http://www.21ic.com/app/mcu/201205/122444.htm

如上下图所示。74HC04的14脚为电源引脚，接正5V直流电源，第7脚接5V直流电源负极。在本设计中利用74HC04的头三个反相器构成矩形波发生器。

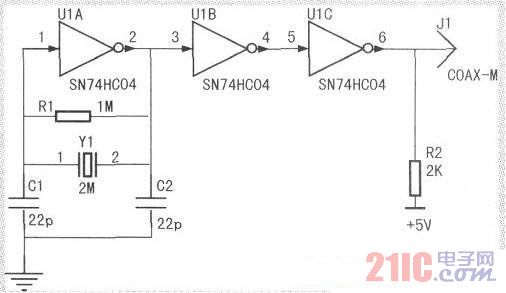

下图解锁器电路原理图。

下图中，标号为U1A的74HC04的第1个反相器输入输出端并联上一个1MQ的1/4W电阻和一个2M的2脚石英晶体。2个22pF的瓷片电容C1和C2用来微调石英晶体的频率。U1C是输出反相器，为了保证波形比较完整，在输出端接一个2K欧姆的上拉电阻。

如果碰到AVR单片机自己锁死的情况。只要将该电路接5V直流电源.然后用J1引出的导线的另一头与AVR单片机的XTALl引脚相连，直接用AVR单片机的ISP口重新下载程序，并重新写入正确的熔丝位即a将AVR单片机解锁。

根据不同类型的AVR芯片允许时钟范围的不同，其中石英晶体频率的选择范围可以从1MHz至16MHz之间进行选择。
