单片机对SD卡读写系列（二） -

来源：网络用户发布，如有版权联系网管删除　2018-09-06　

[导读]单片机对SD卡读写系列（二）

写命令的例程：

本文引用地址: http://www.21ic.com/app/mcu/201710/742528.htm

//-----------------------------------------------------------------------------------------------
向SD卡中写入命令，并返回回应的第二个字节
//-----------------------------------------------------------------------------------------------
unsigned char Write_Command_SD(unsigned char *CMD)
{
unsigned char tmp;
unsigned char retry=0;
unsigned char i;
//禁止SD卡片选
SPI_CS=1;
//发送8个时钟信号
Write_Byte_SD(0xFF);
//使能SD卡片选
SPI_CS=0;
//向SD卡发送6字节命令
for (i=0;i<0x06;i++)
{
Write_Byte_SD(*CMD++);
}
//获得16位的回应
Read_Byte_SD(); //read the first byte,ignore it.
do
{ //读取后8位
tmp = Read_Byte_SD();
retry++;
}
while((tmp==0xff)&&(retry<100));
return(tmp);
}

2）初始化
SD卡的初始化是非常重要的，只有进行了正确的初始化，才能进行后面的各项操作。在初始化过程中，SPI的时钟不能太快，否则会造初始化失败。在初始化成功后，应尽量提高SPI的速率。在刚开始要先发送至少74个时钟信号，这是必须的。在很多读者的实验中，很多是因为疏忽了这一点，而使初始化不成功。随后就是写入两个命令CMD0与CMD1，使SD卡进入SPI模式

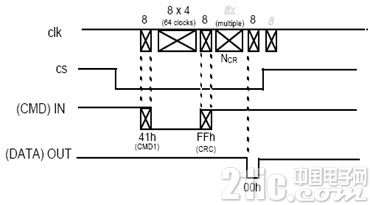

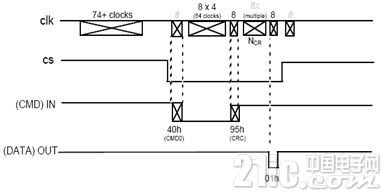

初始化时序图：

初始化例程：

//--------------------------------------------------------------------------
初始化SD卡到SPI模式
//--------------------------------------------------------------------------
unsigned char SD_Init()
{
unsigned char retry,temp;
unsigned char i;
unsigned char CMD[] = {0x40,0x00,0x00,0x00,0x00,0x95};
SD_Port_Init(); //初始化驱动端口
Init_Flag=1; //将初始化标志置1
for (i=0;i<0x0f;i++)
{
Write_Byte_SD(0xff); //发送至少74个时钟信号
}
//向SD卡发送CMD0
retry=0;
do
{ //为了能够成功写入CMD0,在这里写200次
temp=Write_Command_SD(CMD);
retry++;
if(retry==200)
{ //超过200次
return(INIT_CMD0_ERROR);//CMD0 Error!
}
}
while(temp!=1); //回应01h，停止写入
//发送CMD1到SD卡
CMD[0] = 0x41; //CMD1
CMD[5] = 0xFF;
retry=0;
do
{ //为了能成功写入CMD1,写100次
temp=Write_Command_SD(CMD);
retry++;
if(retry==100)
{ //超过100次
return(INIT_CMD1_ERROR);//CMD1 Error!
}
}
while(temp!=0);//回应00h停止写入
Init_Flag=0; //初始化完毕，初始化标志清零
SPI_CS=1; //片选无效
return(0); //初始化成功
}

3）读取CID
CID寄存器存储了SD卡的标识码。每一个卡都有唯一的标识码。
CID寄存器长度为128位。它的寄存器结构如下：

名称	域	数据宽度	CID划分
生产标识号	MID	8	[127:120]
OEM/应用标识	OID	16	[119:104]
产品名称	PNM	40	[103:64]
产品版本	PRV	8	[63:56]
产品序列号	PSN	32	[55:24]
保留	－	4	[23:20]
生产日期	MDT	12	[19:8]
CRC7校验合	CRC	7	[7:1]
未使用，始终为1	－	1	[0:0]

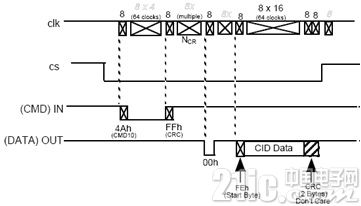

它的读取时序如下：

与此时序相对应的程序如下：

//------------------------------------------------------------------------------------
读取SD卡的CID寄存器 16字节成功返回0
//-------------------------------------------------------------------------------------
unsigned char Read_CID_SD(unsigned char *Buffer)
{
//读取CID寄存器的命令
unsigned char CMD[] = {0x4A,0x00,0x00,0x00,0x00,0xFF};
unsigned char temp;
temp=SD_Read_Block(CMD,Buffer,16); //read 16 bytes
return(temp);
}

4）读取CSD
CSD（Card-Specific Data）寄存器提供了读写SD卡的一些信息。其中的一些单元可以由用户重新编程。读取CSD 的时序：

相应的程序例程如下：

//-----------------------------------------------------------------------------------------
读SD卡的CSD寄存器共16字节返回0说明读取成功
//-----------------------------------------------------------------------------------------
unsigned char Read_CSD_SD(unsigned char *Buffer)
{
//读取CSD寄存器的命令
unsigned char CMD[] = {0x49,0x00,0x00,0x00,0x00,0xFF};
unsigned char temp;
temp=SD_Read_Block(CMD,Buffer,16); //read 16 bytes
return(temp);
}

4）读取SD卡信息
综合上面对CID与CSD寄存器的读取，可以知道很多关于SD卡的信息，以下程序可以获取这些信息。如下：

//-----------------------------------------------------------------------------------------------
//返回
// SD卡的容量，单位为M
// sector count and multiplier MB are in
u08 == C_SIZE / (2^(9-C_SIZE_MULT))
// SD卡的名称
//-----------------------------------------------------------------------------------------------
void SD_get_volume_info()
{
unsigned char i;
unsigned char c_temp[5];
VOLUME_INFO_TYPE SD_volume_Info,*vinf;
vinf=&SD_volume_Info; //Init the pointoer;
/读取CSD寄存器
Read_CSD_SD(sectorBuffer.dat);
//获取总扇区数
vinf->sector_count = sectorBuffer.dat[6] & 0x03;
vinf->sector_count <<= 8;
vinf->sector_count += sectorBuffer.dat[7];
vinf->sector_count <<= 2;
vinf->sector_count += (sectorBuffer.dat[8] & 0xc0) >> 6;
// 获取multiplier
vinf->sector_multiply = sectorBuffer.dat[9] & 0x03;
vinf->sector_multiply <<= 1;
