一个 51 单片机的编程题 -

在51单片机的片内数据存储器20H和21H单元中，分别存放了数据9和2，编写程序计算两者之差以及乘积。

本文引用地址: http://www.21ic.com/app/mcu/201806/764352.htm

差，存放到30H里，并通过发光二极管的点亮个数显示出来。

乘积，存放到31H里,并通过数码管显示出来。

8只发光二极管连接在P1口。

数码管为共阴极，其段选端a、b、......g、dp，依次连接在单片机的P2.0~P2.7；公共端连接于P3.0和P3.1。

要求画出电路图，并写出程序。

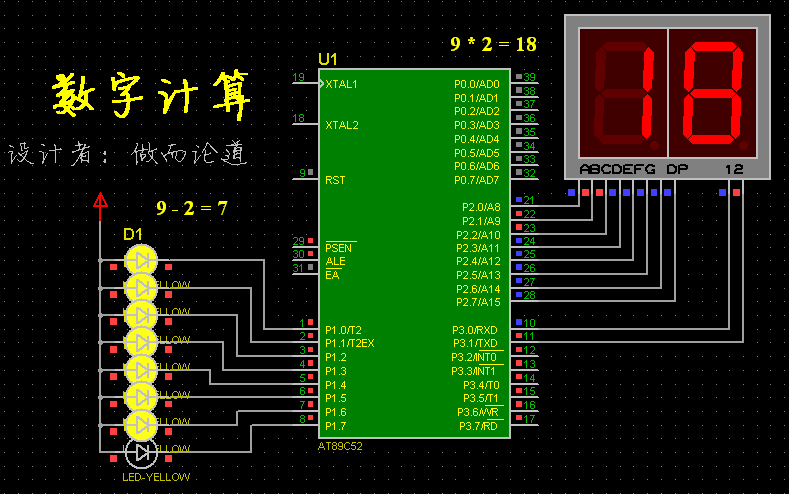

按照要求，画出了电路图，图中的LED和数码管，已经显示出了7和18：

程序编写如下：

ORG0000H

LJMPSTA

ORG0030H

STA:

MOV20H,#9;11

MOV21H,#2;9

;在这里设置数字。要求如下：

;1.20H中的数字，必须大于21H中的数字，但是不能超过8。

;2.20H中的数字和21H中的数字，乘积不能超过99，因为下面采用了十进制数字的显示。

;-----------------------

MOVA,20H

CLRC

SUBBA,21H

MOV30H,A;差

;-----------------------

MOVA,20H

MOVB,21H

MULAB

DAA

MOV31H,A;乘积

;-----------------------

MOVA,#255

MOVR2,30H

L1:

CLRC

RLCA

DJNZR2,L1

MOVP1,A;以个数显示差

;-----------------------

MOVDPTR,#TAB

L2:

MOVA,31H

MOVB,#10

DIVAB

MOVCA,@A+DPTR

MOVP2,A

CLRP3.0

CALLDELAY

SETBP3.0

MOVA,B

MOVCA,@A+DPTR

MOVP2,A

CLRP3.1

CALLDELAY

SETBP3.1

SJMPL2

;-----------------------

DELAY:

DJNZR7,$

DJNZR7,$

RET

TAB:DB3FH,06H,5BH,4FH;显示字符存放表

DB66H,6DH,7DH,07H

DB7FH,6FH,77H,7CH

DB39H,5EH,79H,71H

;-----------------------

END

;=======================================
