四个按键控制四个数字递增 -

电路：

本文引用地址: http://www.21ic.com/app/mcu/201806/764346.htm

采用AT89S52单片机。

P3.0到P3.3外接四个按键。
P3.4到P3.7是控制四个数码管的位选端口，P1口是数码管的段选端口。

要求：

初始数字都是0。
每按一次第一个按键第一个数字 + 1；
每按一次第二个按键第二个数字 + 2；
每按一次第三个按键第三个数字 + 3；
每按一次第四个按键第四个数字 + 4。

;===================================================
最佳答案：

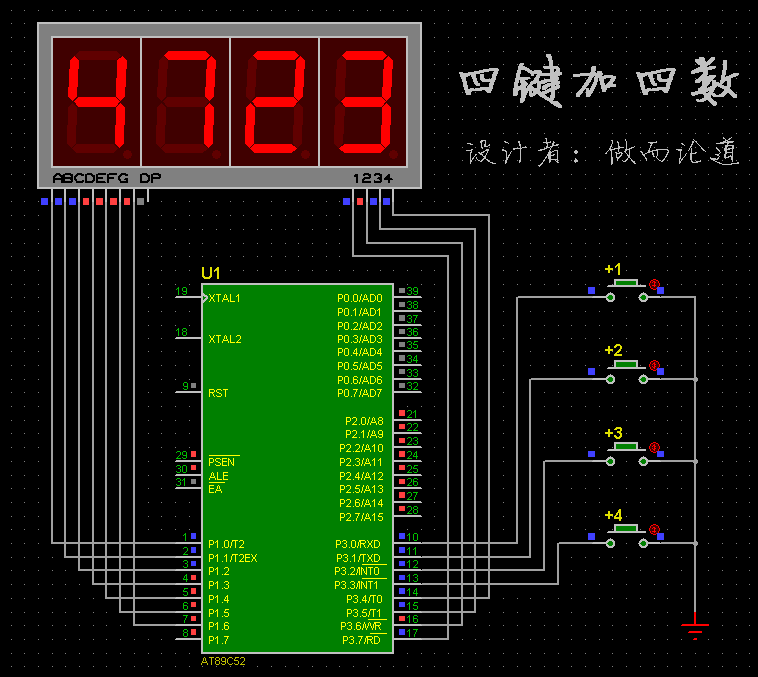

按照要求，用PROTEUS绘制电路，并仿真，效果截图如下：

控制程序用汇编语言编写，下列程序，已经调试成功：

ORG 0000H
JMP START

START:
MOV 30H, #0
MOV 31H, #0
MOV 32H, #0
MOV 33H, #0
;----------------------------
M_LOOP:
CALL DISP
MOV P3, #0FH
MOV A, P3 ;读入按键信息.
CPL A
ANL A, #0FH
JZ M_LOOP ;没有按键就循环显示.
;--------------------
CALL DISP ;延时消抖.
MOV P3, #0FH
MOV A, P3
CPL A
ANL A, #0FH
JZ M_LOOP ;再次确认.
MOV B, #1
JB ACC.0, J1 ;分支.
JB ACC.1, J2
JB ACC.2, J3
JB ACC.3, J4
JMP M_LOOP
;------------------下面计算加1234
J4: INC B
J3: INC B
J2: INC B
J1: MOV A, #2FH
ADD A, B
MOV R0, A
MOV A, @R0
ADD A, B
MOV B, #8
DIV AB
MOV @R0, B
;------------------下面等待按键释放.
J_J:
CALL DISP
MOV P3, #0FH
MOV A, P3
ORL A, #0F0H
CPL A
JNZ J_J
JMP M_LOOP
;------------------下面是显示程序
DISP:
MOV R0, #30H
MOV R2, #10H
D_LOOP:
MOV A, @R0
INC R0
ADD A, #(D_TAB - $ - 3)
MOVC A, @A + PC
MOV P3, #0FH
MOV P1, A
MOV P3, R2
CALL DELAY
MOV A, R2
RL A
MOV R2, A
CJNE R2, #1, D_LOOP
RET
;----------------------------
D_TAB:
DB 0C0H, 0F9H, 0A4H, 0B0H, 99H, 92H, 82H, 0F8H
DB 80H, 90H, 88H, 83H, 0C6H, 0A1H, 86H, 8EH, 0FFH ;FF是空白的代码.
;---------------------------------------
DELAY:
MOV R6, #20
D1: MOV R7, #250
DJNZ R7, $
DJNZ R6, D1
RET
;---------------------------------------
END

;===================================================

后记：
提问者的电路已经做成了 PCB 板子，显示部分的实际电路是采用了三极管反相器来进行位驱动。
因此，显示程序应该做如下修改：

;------------------下面是显示程序
DISP:
MOV R0, #30H
; MOV R2, #10H
MOV R2, #0EFH
D_LOOP:
MOV A, @R0
INC R0
ADD A, #(D_TAB - $ - 3)
MOVC A, @A + PC
; MOV P3, #0FH
MOV P3, #255
MOV P1, A
MOV P3, R2
CALL DELAY
MOV A, R2
RL A
MOV R2, A
; CJNE R2, #1, D_LOOP
CJNE R2, #254, D_LOOP
RET
;----------------------------

把修改后的程序通过电子邮件进行传递，稍候即有邮件回复：
太牛了 我弄了好几天了 。。没弄好。。谢谢 行啦。一次就烧录成功了！非常感谢。。

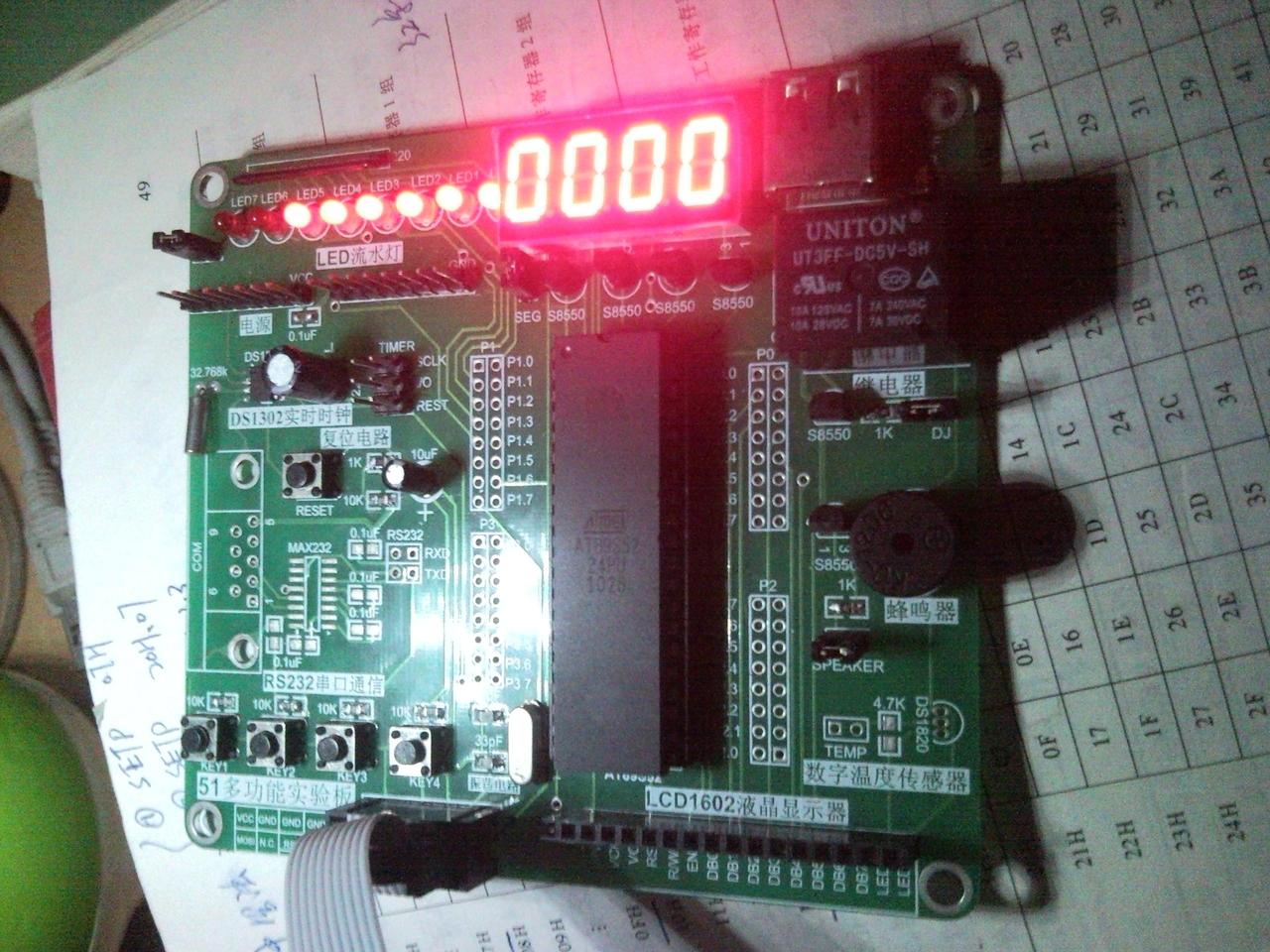

程序工作在实际的电路板上的照片如下：
