用STC12C5412AD单片机构成的集成实验板电路 -

　　STC12C5412AD单片机，是一款增强型8051标准的51系列的单片机。速度比普通8051快12倍，可以在家庭中的计算机编程，无需仿真器。
　　
　　STC12C5412AD有8通道的10位AD转换器，可以检测模拟信号，不用AD时可以当作数字输入输出口用。还有许多优于8051的性能。其指令与普通8051指令代码完全兼容，但执行速度大幅提升。

本文引用地址: http://www.21ic.com/app/mcu/201806/761578.htm

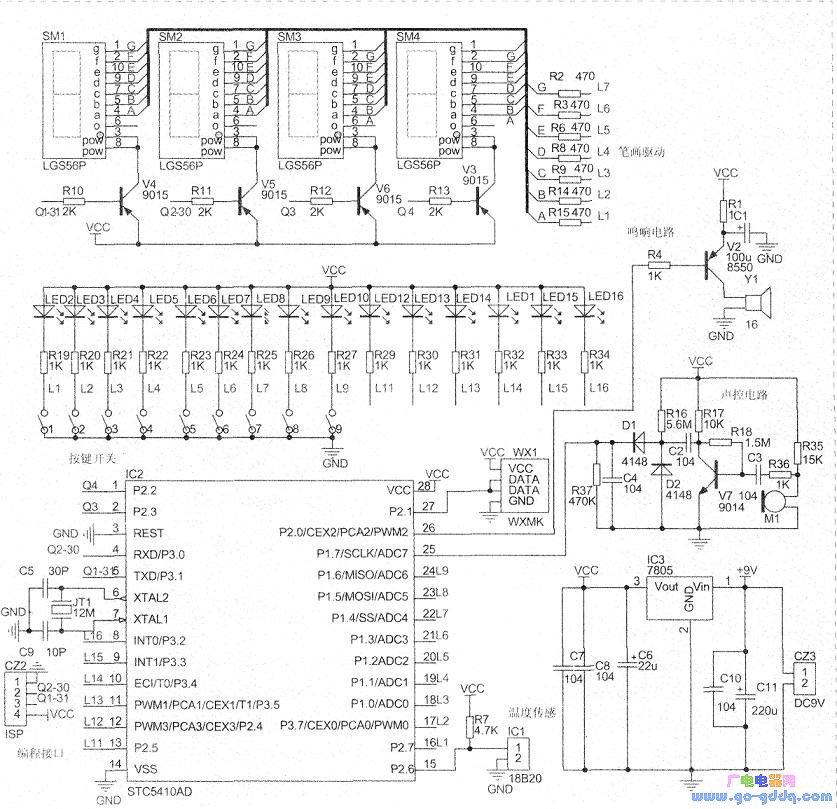

　　用其构成的示教学习板电路原理图如下图所示。

　　本电路的外围电路有：
　　
　　(1)简单的发声电路：讯响器。
　　
　　(2)麦克放大电路和半波整流电路。
　　
　　(3)4个数码管动态显示电路。
　　
　　(4)15个发光二极管，其中7个发光二极管与数码管的7个笔段驱动脚兼用。
　　
　　(5)9个按键开关。与数码管以及发光二极管的脚位兼用。
　　
　　(6)1个无线接收模块，接收的无线遥控指令送到单片机的一个端口中。
　　
　　(7)1个温度传感器，单片机读取温度传感器的温度数据。
　　
　　(8)1个编程接口。使用宏晶科技公司的简易编程器完成在线编程。
　　

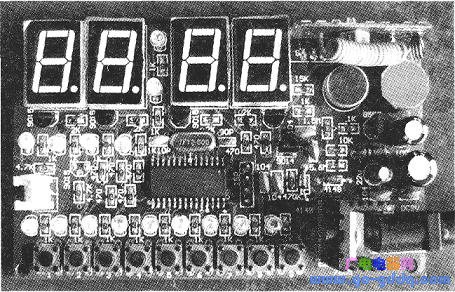

　　(9)直流稳压电路。本电路的单片机最小系统设计，一方面可以给学生一个简单设计电路的示范，另一方面给学生充分利用现有单片机的资源，开发新的应用软件。右图是本电路板的实物图。
　　
　　9模块切换方法是：在未通电状态下，按下一个按键开关不放再接通电源，此时按键对应的功能被选择并记忆，今后重新上电没有重新设置新功能的情况下，原设置的功能保持不变。路板上的自左至右的9个按键对应的功能见下表。

工作方式可执行的功能11、9速度自动流水灯22、9速度自动鸳鸯步33、可设置时间的路口交通指挥灯44、3首电子曲目交替的音乐电子喷泉55、环境声音控制的声控电子喷泉6、环境声音控制的声控电子滑块67、无线遥控对码学习8、双稳态无线遥控方式的遥控操作9、单稳态无线遥控方式的遥控操作10、多选一{四选一)无线遥控方式的遥控操作711、暂态非锁无线遥控方式的遥控操作12、无线遥控操作的数码闹铃时钟13、电子秒表814、高精度数字温度计915、自动变速流水，自动变速鸳鸯步，音乐电子喷泉交替组合自动演示。
