华邦W78E516B单片机在线编程

本文引用地址: http://www.21ic.com/app/mcu/201806/765005.htm

笔者利用W78E516B单片机的ISP功能，较好地解决了其编程问题，现总结如下。

一、芯片简介

W78E516B是具有ISP功能的Flash低功耗8位微控制器。它的指令集与标准8052完全兼容，内含64k字节的主ROM、4k字节辅助ROM。4k字节辅助ROM中的装载(loader)程序，可以让用户更新位于64k主ROM中的程序内容。W78E516B内含的ROM允许电编程和电读写。其引脚排列如图1所不。二、硬件电路

根据芯片ISP功能的特点，通过MAX232电平转换芯片和PC机232串行口连接，电路如图2所示。

三、软件应用

华邦公司提供了中文版的芯片在线编程软件89IspWriter，其使用方法如下：

1．软件设置

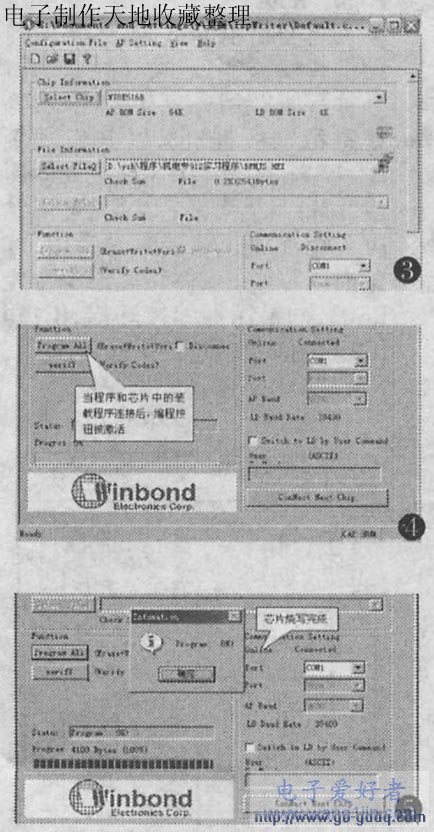

选择芯片型号，串行端口和要烧写程序，见图3。

2．使能ISP

将图2中S2，S3自锁按钮按下后，单片机复位，单击89IspWriter程序中ConNect NextChip按钮后，迅速将S2或S3按钮抬起，此时Isp-Writer程序中的ProgramAll按钮激活，单片机进入ISP功能状态．见图4。

3．烧写程序

单击ProgramAll按钮，启动烧写程序，见图5。

四、说明

在应用ISP功能前，应先将装载程序loader用编程器烧写到芯片的辅助ROM中。W78E516B的辅助ROM地址为010000H，利用ISP功能，可方便地烧写芯片、调试程序。在具体的应用电路中如用到串口，可在单片机与MAX232芯片通信线之间串接两个双位开关，进行电路转换。
