44. Flash操作程序 -

1. 读取半字（16位）函数

本文引用地址: http://www.21ic.com/app/mcu/201807/778907.htm

//读取指定地址的半字(16位数据)

//faddr:读地址(此地址必须为2的倍数!!)

//返回值:对应数据.

u16 STMFLASH_ReadHalfWord(u32 faddr)

{

return *(vu16*)faddr;

}

2. 不进行检查的直接写入

//不检查的写入

//WriteAddr:起始地址

//pBuffer:数据指针

//NumToWrite:半字(16位)数

void STMFLASH_Write_NoCheck(u32 WriteAddr,u16 *pBuffer,u16 NumToWrite)

{

u16 i;

for(i=0;i

{

FLASH_ProgramHalfWord(WriteAddr,pBuffer[i]);

WriteAddr+=2;//地址增加2.一次写入一个半字（16位数）

}

}

3. 从指定地址读取指定长度的数据

//从指定地址开始读出指定长度的数据

//ReadAddr:起始地址

//pBuffer:数据指针

//NumToWrite:半字(16位)数

void STMFLASH_Read(u32 ReadAddr,u16 *pBuffer,u16 NumToRead)

{

u16 i;

for(i=0;i

{

pBuffer[i]=STMFLASH_ReadHalfWord(ReadAddr);//读取2个字节.

ReadAddr+=2;//偏移2个字节.

}

}

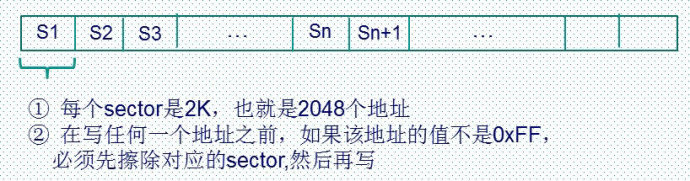

4.从指定地址开始写入指定长度的数据

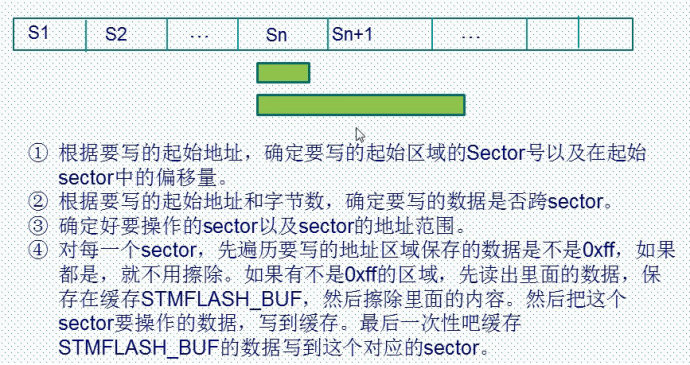

程序的思路

//从指定地址开始写入指定长度的数据

//WriteAddr:起始地址(此地址必须为2的倍数!!)

//pBuffer:数据指针

//NumToWrite:半字(16位)数(就是要写入的16位数据的个数.)

#if STM32_FLASH_SIZE<256

#define STM_SECTOR_SIZE 1024 //字节

#else

#define STM_SECTOR_SIZE 2048

#endif

u16 STMFLASH_BUF[STM_SECTOR_SIZE/2];//最多是2K字节

void STMFLASH_Write(u32 WriteAddr,u16 *pBuffer,u16 NumToWrite)

{

u32 secpos; //扇区地址

u16 secoff; //扇区内偏移地址(16位字计算)

u16 secremain; //扇区内剩余地址(16位字计算)

u16 i;

u32 offaddr; //去掉0X08000000后的地址

if(WriteAddr=(STM32_FLASH_BASE+1024*STM32_FLASH_SIZE)))return;//非法地址 ，先确定所要写的地址是不是非法地址

FLASH_Unlock(); //解锁

offaddr=WriteAddr-STM32_FLASH_BASE; //实际偏移地址.

secpos=offaddr/STM_SECTOR_SIZE; //扇区地址 0~127 for STM32F103RBT6，确定在哪个页或扇区

secoff=(offaddr%STM_SECTOR_SIZE)/2; //在扇区内的偏移(2个字节为基本单位.)

secremain=STM_SECTOR_SIZE/2-secoff; //扇区剩余空间大小

if(NumToWrite<=secremain)secremain=NumToWrite;//不大于该扇区范围

while(1)

{

STMFLASH_Read(secpos*STM_SECTOR_SIZE+STM32_FLASH_BASE,STMFLASH_BUF,STM_SECTOR_SIZE/2);//读出整个扇区的内容，读到STMFLASH_BUF中

for(i=0;i

{

if(STMFLASH_BUF[secoff+i]!=0XFFFF)break;//需要擦除

}

if(i上面的校验在中途退出，i一定是小于secremain，否则全部校验成功应该是等于secremain.

{

FLASH_ErasePage(secpos*STM_SECTOR_SIZE+STM32_FLASH_BASE);//擦除这个扇区

for(i=0;i

{

STMFLASH_BUF[i+secoff]=pBuffer[i]; //把需要更新的数据写到数组

}

STMFLASH_Write_NoCheck(secpos*STM_SECTOR_SIZE+STM32_FLASH_BASE,STMFLASH_BUF,STM_SECTOR_SIZE/2);//写入整个扇区

}

elseSTMFLASH_Write_NoCheck(WriteAddr,pBuffer,secremain);//写已经擦除了的,直接写入扇区剩余区间.

if(NumToWrite==secremain)break;//写入结束了

else//写入未结束

{

secpos++; //扇区地址增1

secoff=0; //偏移位置为0

pBuffer+=secremain; //指针偏移

WriteAddr+=secremain; //写地址偏移

NumToWrite-=secremain; //字节(16位)数递减

if(NumToWrite>(STM_SECTOR_SIZE/2))secremain=STM_SECTOR_SIZE/2;//下一个扇区还是写不完

else secremain=NumToWrite;//下一个扇区可以写完了

}

};

FLASH_Lock();//上锁

}
