S3C2440 Linux驱动移植——LED heartbeat -

开发板：TQ2440

本文引用地址: http://www.21ic.com/app/mcu/201808/780961.htm

内核：Linux 2.6.32

PC OS：Ubuntu 11.04

本文将对LED驱动的移植进行说明，本文的LED用于实现heartbeat，也就是系统启动以后，led会想人类的心脏一样，按固定频率进行闪烁。

除非系统死机，否则LED是不会停止闪烁的。

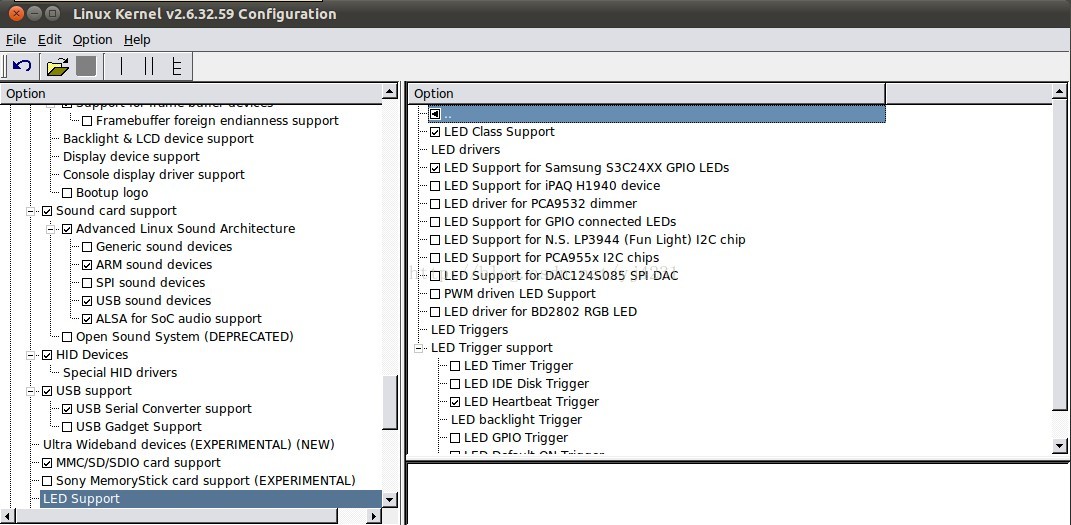

1. 配置内核，如下图

2. 修改代码

TQ2440开发板提供了4个LED可供用户控制，本文用其中一个LED实现heartbeat功能。

该LED和GPB5号管脚相连。

打开文件arch/arm/plat-s3c24xx/common-smdk.c

将smdk_pdata_led4修改为

staticstructs3c24xx_led_platdatasmdk_pdata_led1/*smdk_pdata_led4*/={

.gpio=S3C2410_GPB(5),//S3C2410_GPF(4),

.flags=S3C24XX_LEDF_ACTLOW|S3C24XX_LEDF_TRISTATE,

.name="led1",//"led4",

.def_trigger="heartbeat",//"timer",

};

由于这是板子上的第一个led，所以将名字也修改为LED1。

将smdk_led4结构体更名为smdk_led1。

将smdk_devs数组修改为如下：

staticstructplatform_device__initdata*smdk_devs[]={

&s3c_device_nand,

&smdk_led1,

//&smdk_led5,

//&smdk_led6,

//&smdk_led7,

};

最后修改smdk_machine_init函数如下：

void__initsmdk_machine_init(void)

{

/*ConfiguretheLEDs(evenifwehavenoLEDsupport)*/

s3c2410_gpio_cfgpin(S3C2410_GPB(5),S3C2410_GPIO_OUTPUT);

//s3c2410_gpio_cfgpin(S3C2410_GPF(4),S3C2410_GPIO_OUTPUT);

//s3c2410_gpio_cfgpin(S3C2410_GPF(5),S3C2410_GPIO_OUTPUT);

//s3c2410_gpio_cfgpin(S3C2410_GPF(6),S3C2410_GPIO_OUTPUT);

//s3c2410_gpio_cfgpin(S3C2410_GPF(7),S3C2410_GPIO_OUTPUT);

s3c2410_gpio_setpin(S3C2410_GPB(5),1);

//s3c2410_gpio_setpin(S3C2410_GPF(4),1);

//s3c2410_gpio_setpin(S3C2410_GPF(5),1);

//s3c2410_gpio_setpin(S3C2410_GPF(6),1);

//s3c2410_gpio_setpin(S3C2410_GPF(7),1);

if(machine_is_smdk2443())

smdk_nand_info.twrph0=50;

s3c_device_nand.dev.platform_data=&smdk_nand_info;

platform_add_devices(smdk_devs,ARRAY_SIZE(smdk_devs));

s3c_pm_init();

}

3. 验证

编译内核，烧入后，并运行。

系统启动后，LED开始闪烁，同时可以在sys文件系统中看到该LED。如下：

[root@yj423 leds]#pwd
/sys/class/leds
[root@yj423 leds]#ls
led1
