使用STM32CubeMX开发三：按键中断实验 -

硬件平台：stm32F407Zet6

本文引用地址: http://www.21ic.com/app/mcu/201808/778976.htm

软件平台：stm32cubeMX 4.7+MDK5.14

电路连接：PE8-LED0、PE9-LED1、PE10-LED2、PE11-LED3、PE12-KEY0、PE13-KEY1、PE14-KEY2、PE15-KEY3

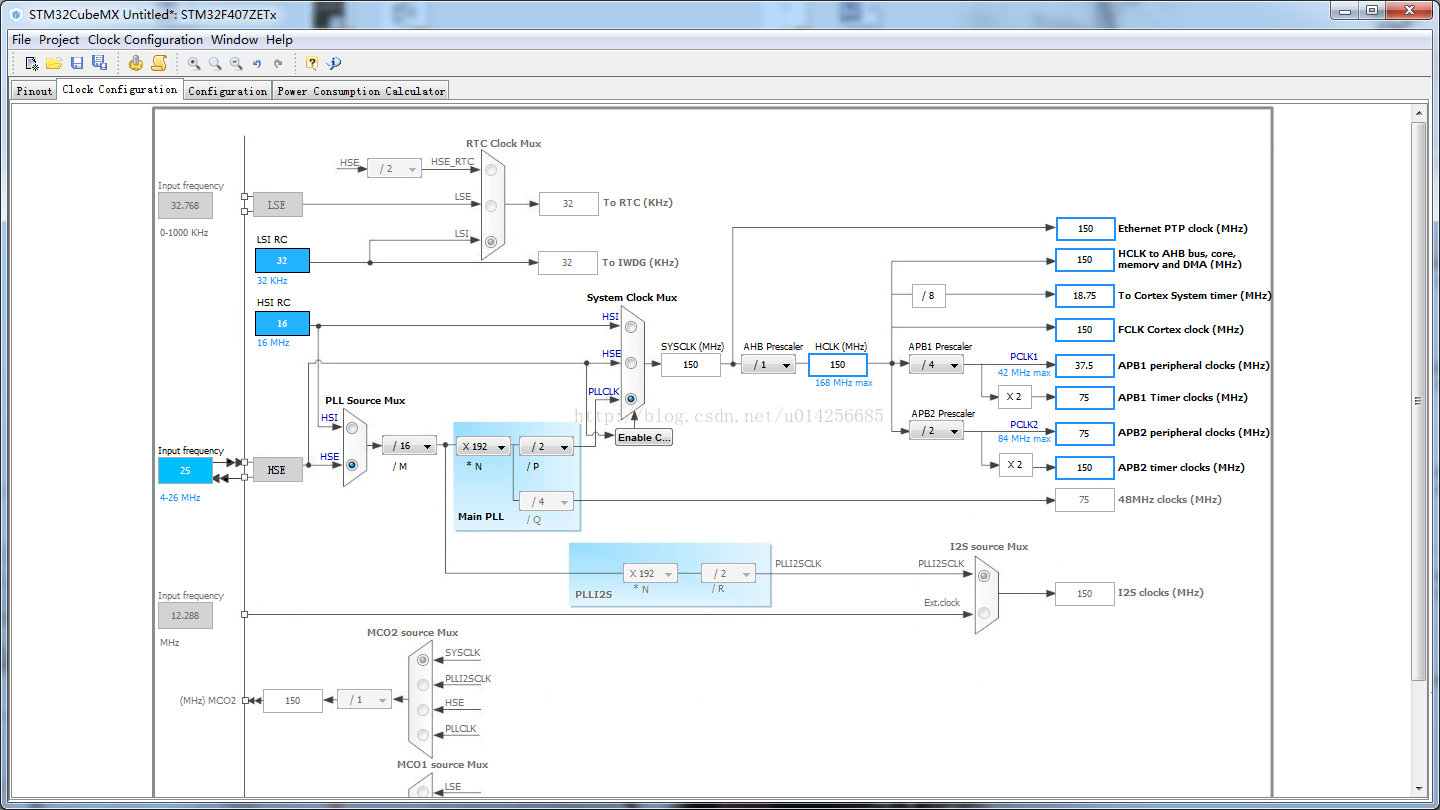

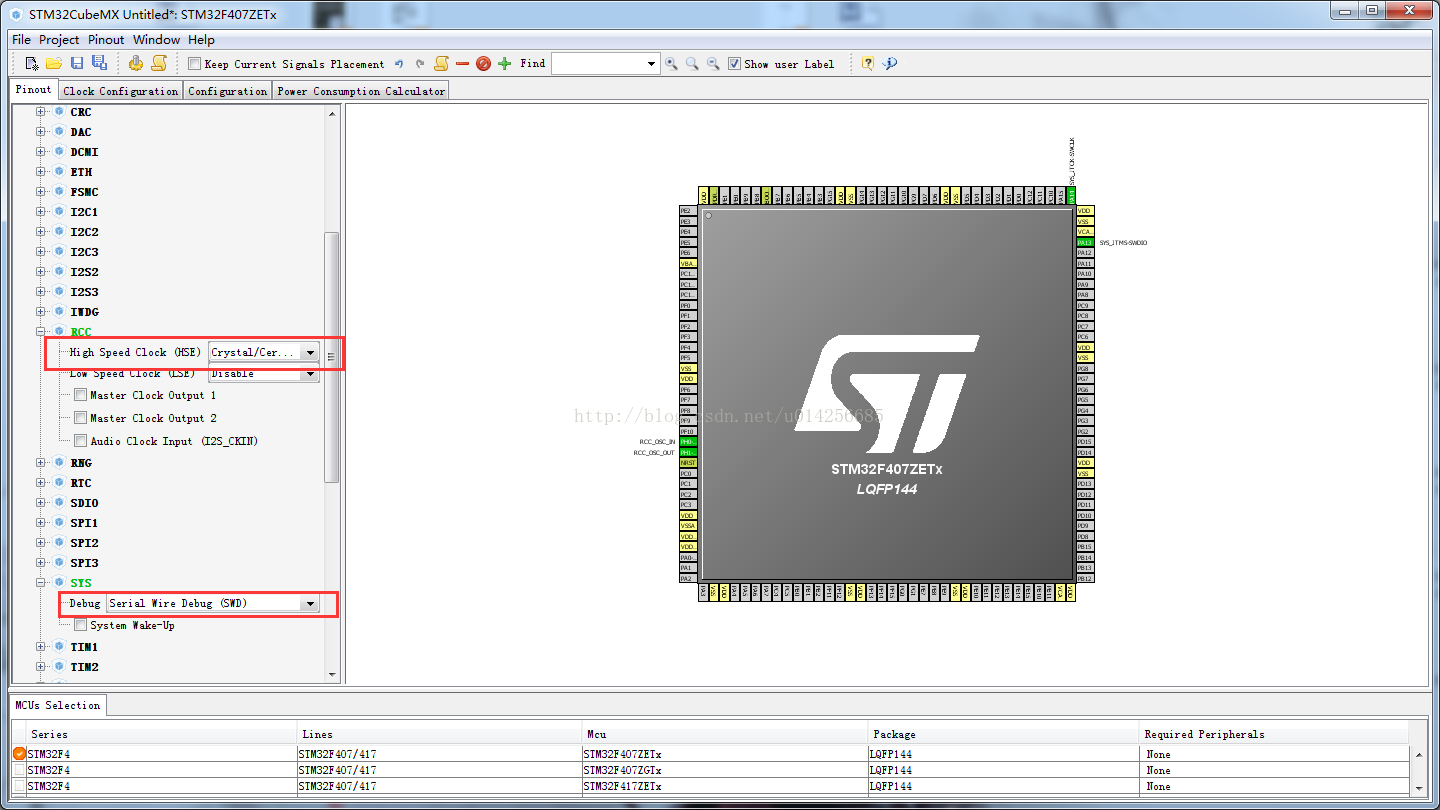

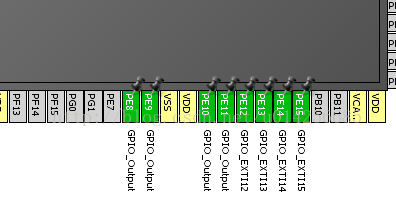

第一步、使用stm32cubeMX创建工程，选择相应的芯片，配置RCC、SYS、引脚和时钟如下图所示：

注意，由于按键上有上拉电阻，这里选择中断模式的时候，我们选择下降沿触发中断。

第二步，配置输出Keil工程

第三步、编写程序下载验证

STM32CubeMx把代码都生成了，查找函数，分析调用的过程，添加应用层代码就行

首先在stm32f4xx_it.c文件中查找，所有的中断函数都是放在这个文件中的，代码如下：

voidEXTI15_10_IRQHandler(void)

{

HAL_GPIO_EXTI_IRQHandler(GPIO_PIN_12);

HAL_GPIO_EXTI_IRQHandler(GPIO_PIN_13);

HAL_GPIO_EXTI_IRQHandler(GPIO_PIN_14);

HAL_GPIO_EXTI_IRQHandler(GPIO_PIN_15);

}

可以看出，这四个按键的中断触发后首先会调用这个函数，这个函数有调用HAL_GPIO_EXTI_IRQHandler，再看一下这个函数的原型

voidHAL_GPIO_EXTI_IRQHandler(uint16_tGPIO_Pin)

{

if(__HAL_GPIO_EXTI_GET_IT(GPIO_Pin)!=RESET)

{

__HAL_GPIO_EXTI_CLEAR_IT(GPIO_Pin);

HAL_GPIO_EXTI_Callback(GPIO_Pin);

}

}

__weakvoidHAL_GPIO_EXTI_Callback(uint16_tGPIO_Pin)

{

}

根据程序可以知道，当中断发生的时候会调用HAL_GPIO_EXTI_Callback（）；程序中只给出了一个虚函数，需要重新实现它，在main.c添加如下代码，来重新实现这个函数，来完成功能：

voidHAL_GPIO_EXTI_Callback(uint16_tGPIO_Pin)

{

switch(GPIO_Pin)

{

caseGPIO_PIN_12:LED0_Toggle();break;

caseGPIO_PIN_13:LED1_Toggle();break;

caseGPIO_PIN_14:LED2_Toggle();break;

caseGPIO_PIN_15:LED3_Toggle();break;

default:break;

}

}

这样就实现了当按键中断发生的时候就反转灯的状态。
