STM32F407多通道ADC采样程序 -

来源: 网络用户发布,如有版权联系网管删除 2018-09-06

[导读]注意STM32F407在进行AD采样时,如果引脚是浮空的,这个时候采集到的电压并不是01 ADC引脚的初始化voidLsens_Init(void){GPIO_InitTypeDefGPIO_InitStructure;RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOF,ENABLE);/

注意STM32F407在进行AD采样时,如果引脚是浮空的,这个时候采集到的电压并不是0

本文引用地址: http://www.21ic.com/app/mcu/201807/781342.htm


1 ADC引脚的初始化


voidLsens_Init(void)

{

GPIO_InitTypeDefGPIO_InitStructure;

RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOF,ENABLE);//使能GPIOF时钟

GPIO_InitStructure.GPIO_Pin=GPIO_Pin_3|GPIO_Pin_4|GPIO_Pin_5|GPIO_Pin_6;

GPIO_InitStructure.GPIO_Mode=GPIO_Mode_AN;//模拟输入

GPIO_InitStructure.GPIO_PuPd=GPIO_PuPd_NOPULL;//不带上下拉

GPIO_Init(GPIOF,&GPIO_InitStructure);//初始化

}

2 ADC采样模式和DMA模式的配置


ADC和DMA配置中用到的一些宏定义


//ADC序号的宏定义

#defineRHEOSTAT_ADCADC3

#defineRHEOSTAT_ADC_CLKRCC_APB2Periph_ADC3

//外设基地址

#defineRHEOSTAT_ADC_DR_ADDR((u32)ADC3+0x4c)

#defineRHEOSTAT_NOFCHANEL4

//ADCDMA通道宏定义

#defineRHEOSTAT_ADC_DMA_CLKRCC_AHB1Periph_DMA2

#defineRHEOSTAT_ADC_DMA_CHANNELDMA_Channel_2

#defineRHEOSTAT_ADC_DMA_STREAMDMA2_Stream0

注意 看外设的地址,如果你使用的是ADC1,那么这里就要改为((u32)ADC1+0x4c)

__IOuint16_tADC_ConvertedValue[RHEOSTAT_NOFCHANEL]={0};

voidAdc3_Init(void)

{

DMA_InitTypeDefDMA_InitStructure;

ADC_CommonInitTypeDefADC_CommonInitStructure;

ADC_InitTypeDefADC_InitStructure;

//使能DMA对应的时钟

RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_DMA2,ENABLE);

DMA_DeInit(DMA2_Stream0);

//选择DMA通道,通道存在于数据流中

DMA_InitStructure.DMA_Channel=RHEOSTAT_ADC_DMA_CHANNEL;

//外设的基地址

DMA_InitStructure.DMA_PeripheralBaseAddr=RHEOSTAT_ADC_DR_ADDR;

//存储器地址,实际是一个定义好的数组

DMA_InitStructure.DMA_Memory0BaseAddr=(u32)ADC_ConvertedValue;

//传输方向为从外设到内存

DMA_InitStructure.DMA_DIR=DMA_DIR_PeripheralToMemory;

//缓冲区大小,指的是一次传输的数据量

DMA_InitStructure.DMA_BufferSize=RHEOSTAT_NOFCHANEL;

//外设寄存器只有一个,地址不需要自增

DMA_InitStructure.DMA_PeripheralInc=DMA_PeripheralInc_Disable;

//存储器地址自增

DMA_InitStructure.DMA_MemoryInc=DMA_MemoryInc_Enable;

//外设数据大小为半字,即两个字节

DMA_InitStructure.DMA_PeripheralDataSize=DMA_PeripheralDataSize_HalfWord;

//存储器大小也为半字′

DMA_InitStructure.DMA_MemoryDataSize=DMA_MemoryDataSize_HalfWord;

//循环传输模式

DMA_InitStructure.DMA_Mode=DMA_Mode_Circular;

//DMA传输通道优先级为最高

DMA_InitStructure.DMA_Priority=DMA_Priority_High;

DMA_InitStructure.DMA_FIFOMode=DMA_FIFOMode_Disable;

DMA_InitStructure.DMA_FIFOThreshold=DMA_FIFOThreshold_HalfFull;

DMA_InitStructure.DMA_MemoryBurst=DMA_MemoryBurst_Single;

DMA_InitStructure.DMA_PeripheralBurst=DMA_PeripheralBurst_Single;

DMA_Init(RHEOSTAT_ADC_DMA_STREAM,&DMA_InitStructure);

DMA_Cmd(RHEOSTAT_ADC_DMA_STREAM,ENABLE);

RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC3,ENABLE);

RCC_APB2PeriphResetCmd(RCC_APB2Periph_ADC3,ENABLE);

RCC_APB2PeriphResetCmd(RCC_APB2Periph_ADC3,DISABLE);

ADC_CommonInitStructure.ADC_Mode=ADC_Mode_Independent;

ADC_CommonInitStructure.ADC_Prescaler=ADC_Prescaler_Div4;

ADC_CommonInitStructure.ADC_DMAAccessMode=ADC_DMAAccessMode_Disabled;

ADC_CommonInitStructure.ADC_TwoSamplingDelay=ADC_TwoSamplingDelay_5Cycles;

ADC_CommonInit(&ADC_CommonInitStructure);

ADC_InitStructure.ADC_Resolution=ADC_Resolution_12b;

ADC_InitStructure.ADC_ScanConvMode=ENABLE;

ADC_InitStructure.ADC_ContinuousConvMode=ENABLE;

ADC_InitStructure.ADC_ExternalTrigConvEdge=ADC_ExternalTrigConvEdge_None;

ADC_InitStructure.ADC_DataAlign=ADC_DataAlign_Right;

ADC_InitStructure.ADC_NbrOfConversion=RHEOSTAT_NOFCHANEL;

ADC_Init(ADC3,&ADC_InitStructure);

//设置转换通道的顺序

ADC_RegularChannelConfig(RHEOSTAT_ADC,RHEOSTAT_ADC_CHANNEL1,1,

ADC_SampleTime_15Cycles);

ADC_RegularChannelConfig(RHEOSTAT_ADC,RHEOSTAT_ADC_CHANNEL2,2,

ADC_SampleTime_15Cycles);

ADC_RegularChannelConfig(RHEOSTAT_ADC,RHEOSTAT_ADC_CHANNEL3,3,

ADC_SampleTime_15Cycles);

ADC_RegularChannelConfig(RHEOSTAT_ADC,RHEOSTAT_ADC_CHANNEL4,4,

ADC_SampleTime_15Cycles);

ADC_DMARequestAfterLastTransferCmd(RHEOSTAT_ADC,ENABLE);

ADC_DMACmd(RHEOSTAT_ADC,ENABLE);

ADC_Cmd(ADC3,ENABLE);

ADC_SoftwareStartConv(RHEOSTAT_ADC);

}


3后续的一些讲解配置

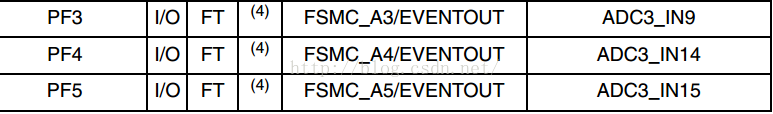

(1)通过F407的数据手册可以看到配置的引脚是F3 F4 F5 F6他们对应的分别是ADC3的通道9,通道14,通道15,通道4


(2)DMA通道的确定

ADC3对应的DMA通道确定需要查看F4的参考手册


ADC3对应的DMA2的通道2,数据流0和数据流1,在程序里初始化的是数据流0。


4 关于DMA还有ADC的配置那里我没有写过多的注释,这一部分可以参考野火的《零死角玩转 STM32—F429》


附录:

程序下载地址: http://download.csdn.net/detail/qq_27312943/9675436
