STM32串口IAP实验笔记 -

STM32的IAP功能确实方便，以前对此如何实现有所了解，但是一直没去测试，这两天来练了下，可谓困难重重，搞了两天问题也一一解决，下面做些简要的笔记

本文引用地址: http://www.21ic.com/app/mcu/201809/781776.htm

IAP就是在线应用编程，方便程序升级，可以不用打开产品，直接通过串口升级，那么就需要一个引导程序（大神们喜欢称bootload），一个APP程序（实际产品的工作程序）

减小测试难度，我设计了3个程序，一个bootload程序，一个LED闪烁程序，一个KEY+LED点动程序，我的目的就是用两个不一样的APP程序，互相升级，方便验证结果

我手里的开发板是STM32F103ZET,属于大容量产品，flash有512K, 我们的bootload和APP应用程序就需要在flash里面进行划分，对于我的测试程序，这些空间实在是太大了，有点大材小用了

STM32F103ZET的flash起始地址是0x8000000,总共是512k,那就是到0x807ffff结束。

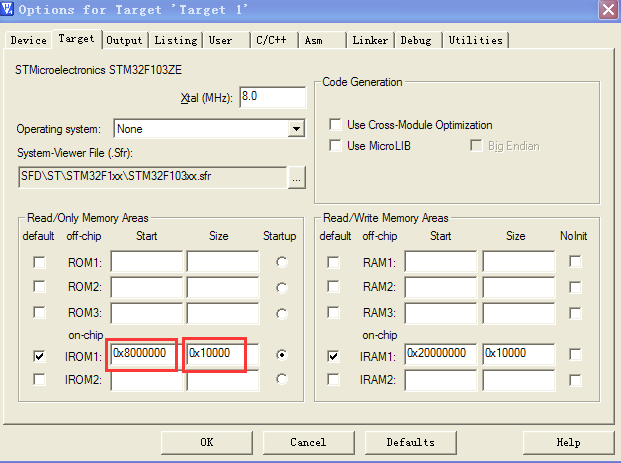

定义bootload的范围0x8000000 --- 0x800ffff;

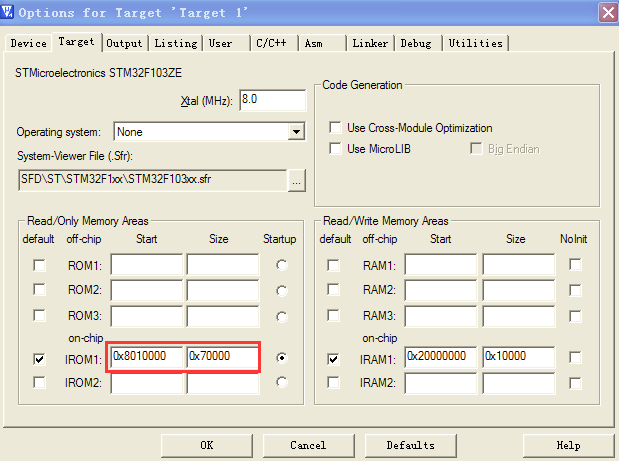

定义APP的范围 0x8010000 --- 0x807ffff;

下面首先是bootload介绍

bootload的程序和一般程序区别不大，就是在MDK配置方面需要注意

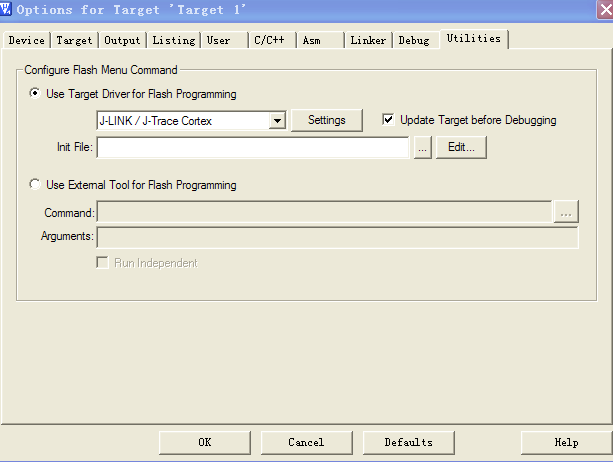

这些设置好以后直接生产HEX文件，下载便可

在此，测试的时候遇到两个问题，

一个是串口接受时，上位设置了256000的波特率，我芯片波特率设置成25600，少了一个0，数据一直不对，接受到的APP数据全是乱码，搞了有四五小时才发现，真是蛋疼

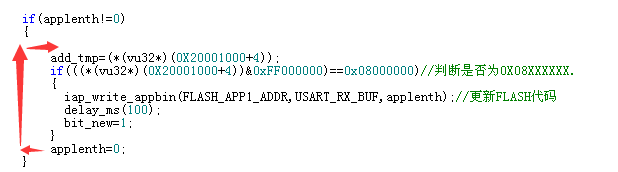

另外一个在验证flash读写时，数据位没搞对，applenth本身是接受的数据长度，我前面一直在箭头的方向，进来就清零，导致可写入flash的数据数为0，后面读flash的时候全是0xffff,这块也耗了有两个小时。

//********************************************************************************
int main(void) //bootload的main汗死
{
u16 oldcount=0;
u16 applenth=0;
main_init();

while(1)
{
time_loop();
key_dispose();

if(bit_20ms==1) //20ms检测一次串口数据，是否有数据，是否数据不变，就接受完成了
{
bit_20ms=0;
if(USART_RX_CNT)
{
if(oldcount==USART_RX_CNT) //新周期内,没有收到任何数据,认为本次数据接收完成.
{
applenth=USART_RX_CNT;
oldcount=0;
USART_RX_CNT=0;
}
else
oldcount=USART_RX_CNT;
}

}

if(applenth!=0) //数据长度不为0，说明串口接受完成了
{
add_tmp=(*(vu32*)(0X20001000+4)); //这里add_tmp是验证地址数据，好自己判断下面的if条件是否成立
if(((*(vu32*)(0X20001000+4))&0xFF000000)==0x08000000)//判断是否为0X08XXXXXX.
{
iap_write_appbin(FLASH_APP1_ADDR,USART_RX_BUF,applenth);//更新FLASH代码 //串口数据写入到flash
delay_ms(100);
bit_new=1;
}
applenth=0;
}

if((bit_10s==1)&&(bit_new==1)) //10s后才执行更新部分的程序
{
bit_10s=0;
bit_new=0;
add_tmp=(*(vu32*)(FLASH_APP1_ADDR+4)); //这里add_tmp也为验证，不用的话可以去掉
if(((*(vu32*)(FLASH_APP1_ADDR+4))&0xFF000000)==0x08000000)//判断是否为0X08XXXXXX.
{
iap_load_app(FLASH_APP1_ADDR); //执行FLASH APP代码
}
}
}
}

再来介绍下APP的程序，APP程序，我们上面已经定义了APP的地址，相比bootload的地址，我偏移了0x1000,那么APP的一些中断向量什么都要进行设置

先配置下MDK文件

然后在程序main函数里面设置 SCB->VTOR = FLASH_BASE | 0x10000;我们自己定义的偏移量

其他和正常程序类似

在调速APP程序时也遇到一个头疼问题

就是偏移量问题，我们上面说了，一进main函数就设置下，但是我的依然不行，最后发现原来是我的程序在其他地方又复位成了0，因为程序模版是拷贝的，一些地方没记得改

这个是中断配置汗死，以前的模版，习惯上中断偏移为0，按下面流程走下来后，等于回头了

//********************************************************************************
static void NVIC_Configuration(void)
{
NVIC_SetVectorTable(NVIC_VectTab_FLASH, 0); //这里需要配置偏移量，放在APP里面0是错误的
NVIC_PriorityGroupConfig(NVIC_PriorityGroup_4);//设置NVIC中断分组4:4位抢占优先级，0位响应优先级
}

//********************************************************************************
void main_init(void)
{
SCB->VTOR = FLASH_BASE | 0x10000;
NVIC_Configuration();
SysTick_init();

led_init();
key_init();

}
//********************************************************************************
int main(void)
{
main_init();

while(1)
{
time_loop();
key_dispose();
}
}

下面来到最关键的一步，我们要用串口下面，怎么下载，下载什么问题

APP需要先生产BIN文件，然后接受常规的串口软件便可，方法如下

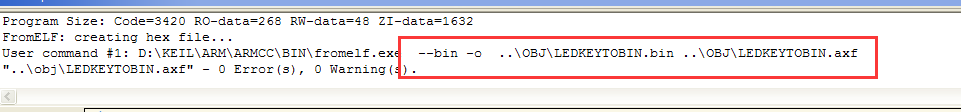

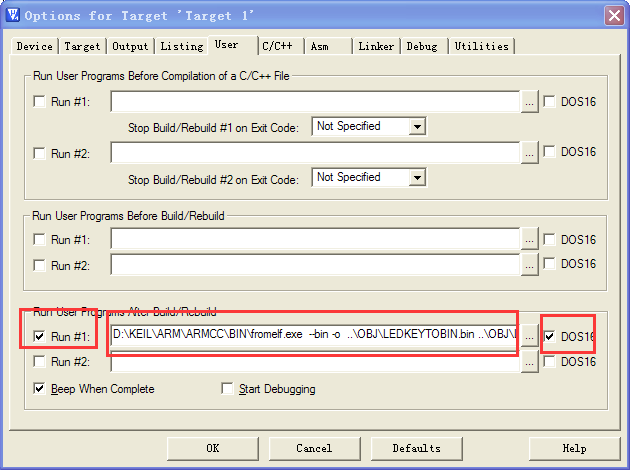

这个需要填写到上面框中D:\KEIL\ARM\ARMCC\BIN\fromelf.exe --bin -o ..\OBJ\LEDKEYTOBIN.bin ..\OBJ\LEDKEYTOBIN.axf

在网上查了路径要按照自己的来，有的是KEIL\ARM\BIN40\....等等

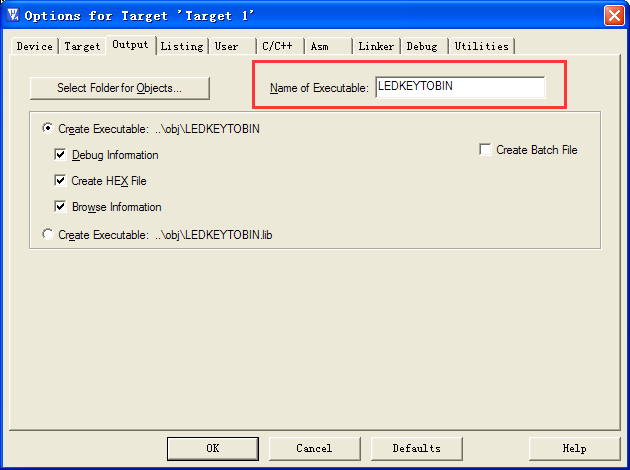

LEDKEYTOBIN，这个是根据自己的喜好来的，但是要和下图所框的对应起来

大功告成，编译如下

类似的再搞个其他的APP程序，就可以完成bootload做为引导，APP升级方式。
