关于STM32F4定时器时钟频率问题 -

本文引用地址: http://www.21ic.com/app/mcu/201808/780767.htm

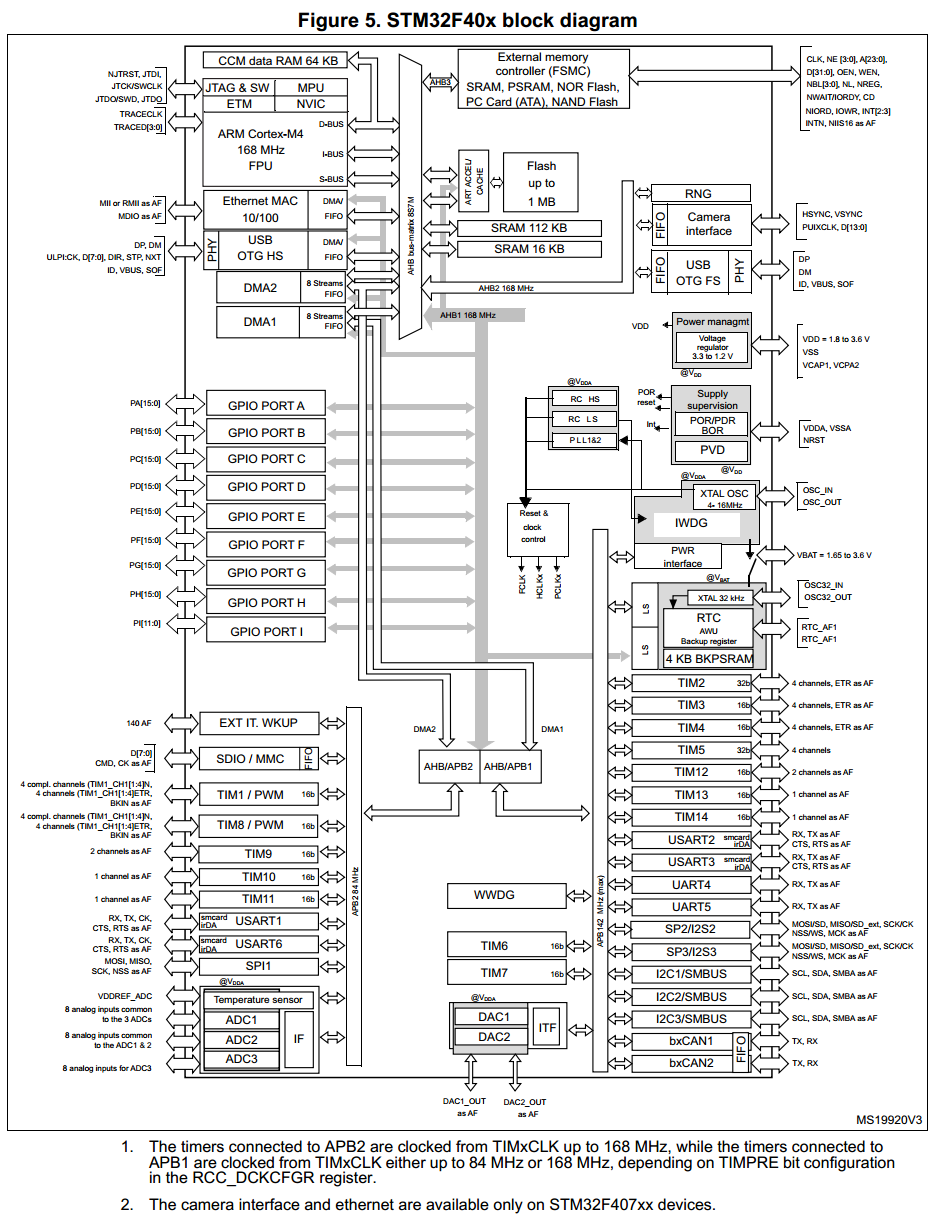

从时钟树中我们可以得知

（1）高级定时器timer1, timer8以及通用定时器timer9, timer10, timer11的时钟来源是APB2总线
（2）通用定时器timer2~timer5，通用定时器timer12~timer14以及基本定时器timer6,timer7的时钟来源是APB1总线

从STM32F4的内部时钟树可知，

（1）当APB1和APB2分频数为1的时候，TIM1、TIM8~TIM11的时钟为APB2的时钟，TIM2~TIM7、TIM12~TIM14的时钟为APB1的时钟；

（2）而如果APB1和APB2分频数不为1，那么TIM1、TIM8~TIM11的时钟为APB2的时钟的两倍，TIM2~TIM7、TIM12~TIM14的时钟为APB1的时钟的两倍。

根据时钟分析，点击打开链接，可知

因为系统初始化SystemInit函数里初始化APB1总线时钟为4分频即42M，APB2总线时钟为2分频即84M，所以TIM1、TIM8~TIM11的时钟为APB2时钟的两倍即168M，TIM2~TIM7、TIM12~TIM14的时钟为APB1的时钟的两倍即84M。

知道定时器的时钟源频率我们用定时器做延时就很方便了，只要设定合适的分频系数即可，附一下用中断实现延时的公式：（摘自原子的STM32F4开发指南）
Tout = ((arr+1)*(psc+1))/Tclk;
公式中psc就是分频系数，arr就是计数值，达到这个计数就会发生溢出中断，Tclk就是我上述分析的时钟源频率。
