基于TS4657的高性能立体声DAC方案 -

本文引用地址: http://www.21ic.com/app/mcu/201003/56562.htm

TS4657是集成了高性能音频线路驱动器的立体声DAC，能够利用单个3.0V到5.5V的供电电源实现2.2Vrms的输出水平。对于电路的数字和模拟部分来说，单个电源已经足够，因此无需外部的稳压器。

TS4657是一个低功耗器件。在3.3V电源供电、完全运行的情况下，它的功耗只有22mW。器件采用一个16位的多位sigma delta DAC，运行在256xFs，带有超采样数字插补滤波器。可支持16位到24位长度的数字音频数据以及32kHz到48kHz的采样速率。

输出信号以地面为参考，提供内部自生成阴极电源，无需笨重的输出耦合电容器等外部组件。

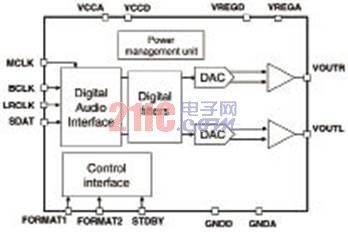

图1 TS4657方框图

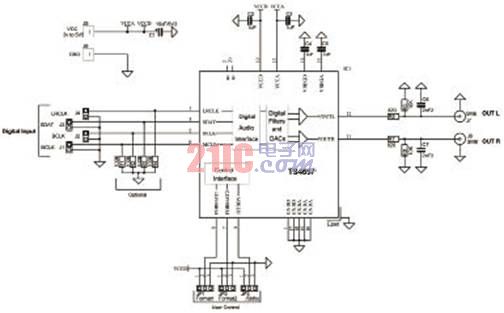

图2 TS4657典型应用电路

TS4657采用小型4mm×4mm QFN20封装，适合于便携类应用。

TS4657主要特性

• 单个3.0V到5.5V电源用于DAC及线路驱动器

• 音频线路输出：在所有VCC范围内为2.2Vrms

• 16位到24位音频数据格式立体声DAC，32kHz到48kHz采样速率

• I2S、左或右调整兼容数字音频接口

• 在48kHz、VCC=5V时具有95dB SNR A加权

• 在48kHz、完全运行情况下，具有7.4mA的电流消耗

• 内部阴极电源确保接地参考，无电容输出

• 无需外部电容用于生成阴极电源

• 集成结构用于抑制杂音

• 采用薄型QFN20 4mm×4mm封装

图3 TS4657典型测试电路图

TS4657应用

• 数字机顶盒

• DVD播放器

• 笔记本电脑

• 便携式音频设备

• 声卡
