基于ADS58C48四路200MSPS设计的11位模数转换技术 -
[导读]本文介绍了ADS58C48主要特性，方框图，模拟输入电路和多种驱动电路，以及ADS58C48EVM评估板主要特性，电路图和材料清单（BOM）。ADS58C48是四路取样频率高达200MSPS 的11位模数转换器（ADC），单电源1.8V工作，总功耗
本文介绍了ADS58C48主要特性，方框图，模拟输入电路和多种驱动电路，以及ADS58C48EVM评估板主要特性，电路图和材料清单（BOM）。ADS58C48是四路取样频率高达200MSPS 的11位模数转换器（ADC），单电源1.8V工作，总功耗为0.9W。ADS58C48采用第三代SNRBoost3G技术，140MHz时的SFDR为82dBc，支持带宽高达60MHz，标准摆幅为350mV，主要用在各种通信设备包括遥控无线电，软件定义无线电（SDR），无线中继器以及MIMO和各种接收器。

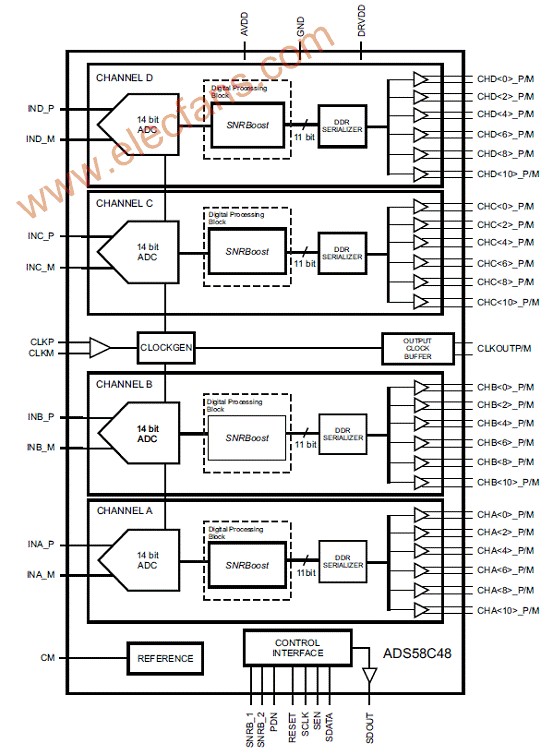

图1。ADS58C48方框图（LVDS接口）

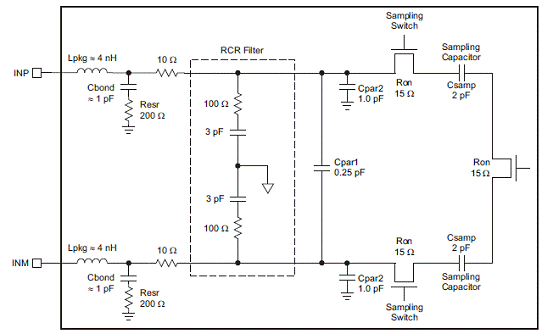

图2。ADS58C48模拟输入电路图

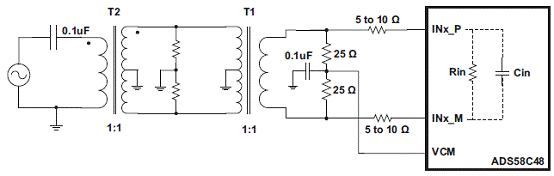

图3。ADS58C48低带宽驱动电路（低输入频率）

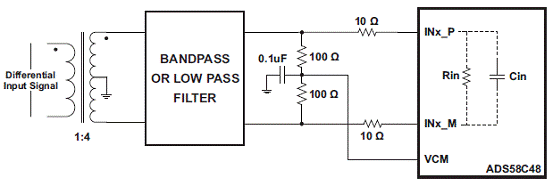

图4。ADS58C48高带宽驱动电路（高输入频率）

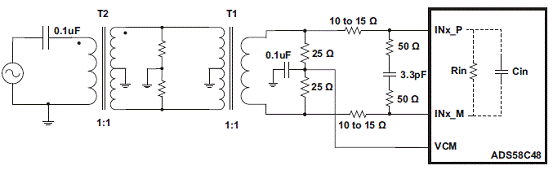

图5。ADS58C481：4变压器驱动电路）

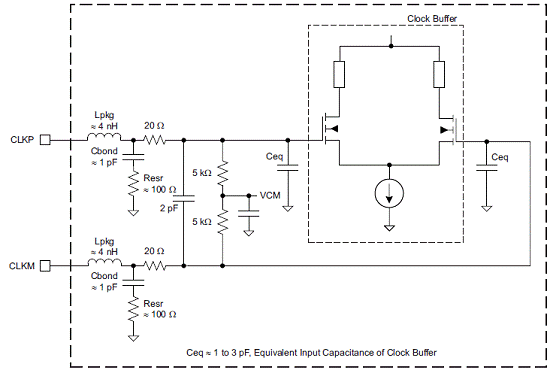

图6。ADS58C48内部时钟缓冲器电路
ADS58C48EVM评估板
The ADS58C48EVM is a circuit board that allows designers to evaluate the performance of Texas Instruments’ ADS58C17 device, a low power, four channel 11-bit 200 MSPS analog to digital converter featuring TI’s SNRBoost technology. The ADC EVM features a DDR LVDS data output which is compatible with TI’s TSW1200 data capture card for rapid evaluation. The EVM provides a flexible environment to test the ADS58C48 under a variety of clock, input and supply conditions.

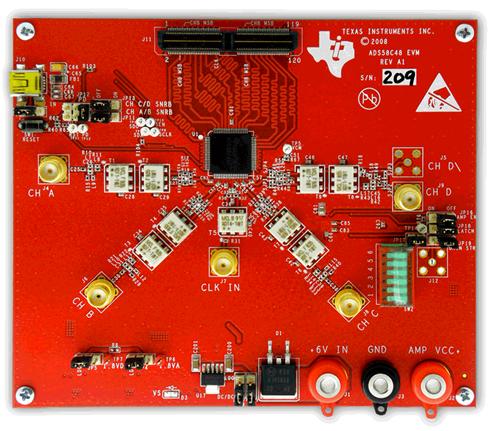

图7。ADS58C48EVM评估板外形图

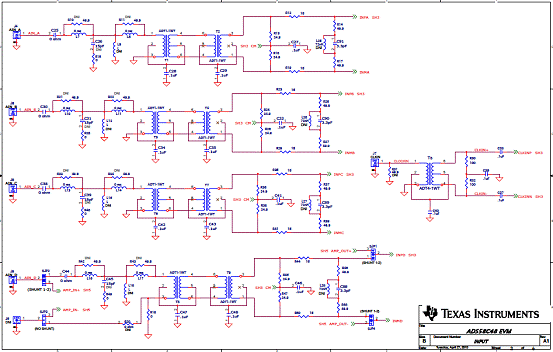

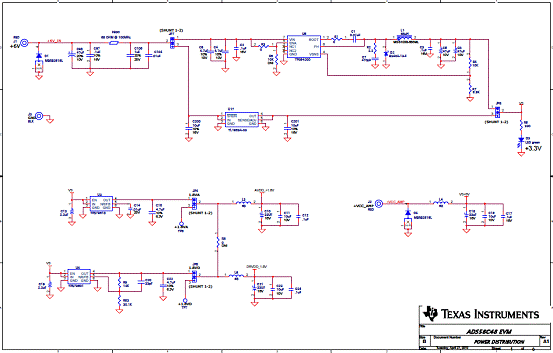

图8。ADS58C48EVM评估板电路图（1）

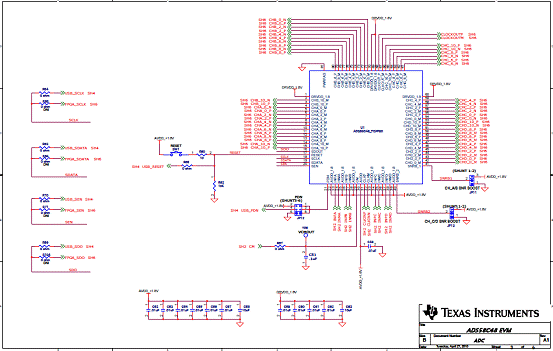

图9。ADS58C48EVM评估板电路图（2）

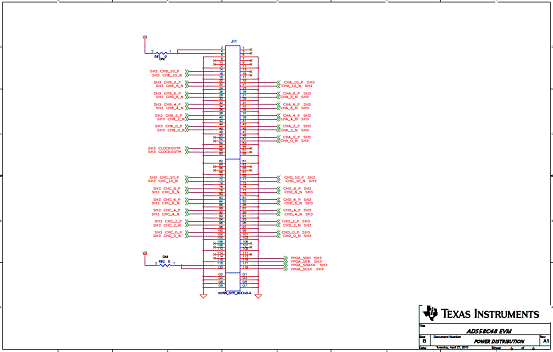

图10。ADS58C48EVM评估板电路图（3）
图11。ADS58C48EVM评估板电路图（4）

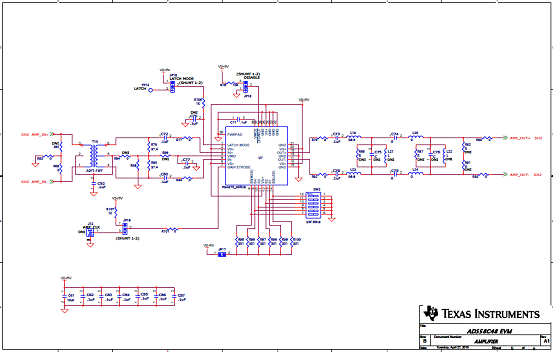

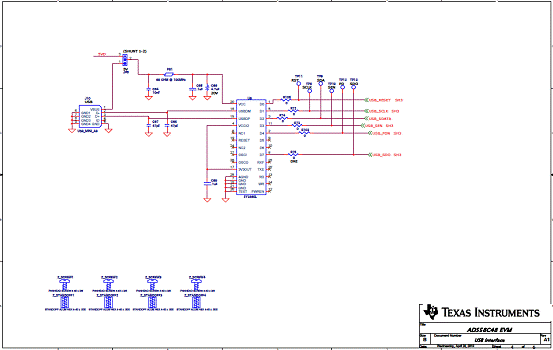

图12。ADS58C48EVM评估板电路图（5）
图13。ADS58C48EVM评估板电路图（6）
