基于单片机的数码管显示实现自加功能 -

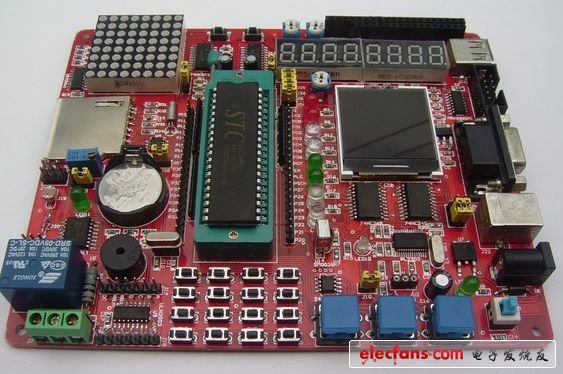

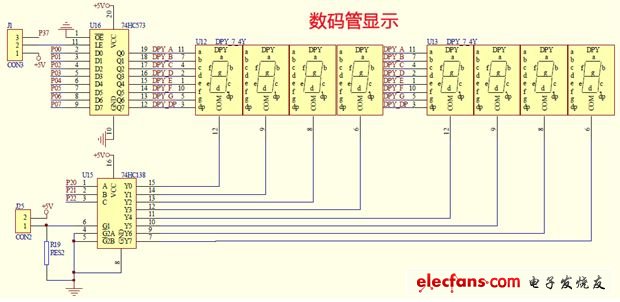

　本文主要介绍基于MCS-51单片机的数码管显示实现自加1功能，从1一直显示到999.以下是硬件电路图、功能实现图以及源代码。（电路：使用74HC573锁存器控制段选，74H138控制位选;）

本文引用地址: http://www.21ic.com/app/mcu/201207/134396.htm

实现数码管自加的代码：

　　#include

　　#define uchar unsigned char

　　#define uint unsigned int

　　uchar code table[16] = {0x3f,0x06,0x5b,0x4f,

　　0x66,0x6d,0x7d,0x07,0x7f,

　　0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71}; //显示数字表

　　uchar flag,bai,shi,ge;

　　uint temp;

　　void xunhuan();

　　void delay(uint z);

　　void init();

　　void main()

　　{

　　init();

　　while(1)

　　{

　　if(flag==20)

　　{

　　flag=0;

　　temp++;

　　if(temp==1000)

　　{

　　temp=0;

　　}

　　}

　　bai=temp/100;

　　shi=temp%100/10;

　　ge=temp%10;

　　xunhuan();

　　}

　　}

　　void xunhuan()

　　{

　　P2=0;

　　P0=table[bai];

　　delay(30);

　　P2=1;

　　P0=table[shi];

　　delay(30);

　　P2=2;

　　P0=table[ge];

　　delay(30);

　　}

　　void init()

　　{

　　TMOD=0x01; //定时器0

　　TH0=(65536-50000)/256; //定时50ms

　　TL0=(65536-50000)%256;

　　EA=1;

　　ET0=1;

　　TR0=1;

　　}

　　void timer0() interrupt 1

　　{

　　TH0=(65536-50000)/256; //定时50ms，1m=1000ms=20*50ms

　　TL0=(65536-50000)%256;

　　flag++;

　　}

　　void delay(uint z)

　　{

　　uchar x,y;

　　for(x=z;x>0;x--)

　　for(y=110;y>0;y--);

　　}
