单片机最小系统不能烧写程序的解决思路 -

现象：单片机晶振不起振，不能烧写程序

本文引用地址: http://www.21ic.com/app/mcu/201309/190849.htm

调查步骤：

1、怀疑晶振谐振电容等贴片有误 ，重新换上后，还是不能下载，排除;

2、怀疑单片机电源纹波过大，示波器测量发现纹波正常，排除;

3、怀疑单片机复位脚，用示波器测量发现复位脚为低，终于找到问题点;

4、复位脚为低，原因是硬件复位狗打开了，而刚开始下载的程序没有使能复位狗，故失效;

5、将复位狗用IO disable 后,单片机烧写正常。

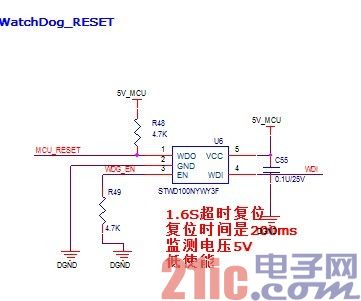

复位狗电路

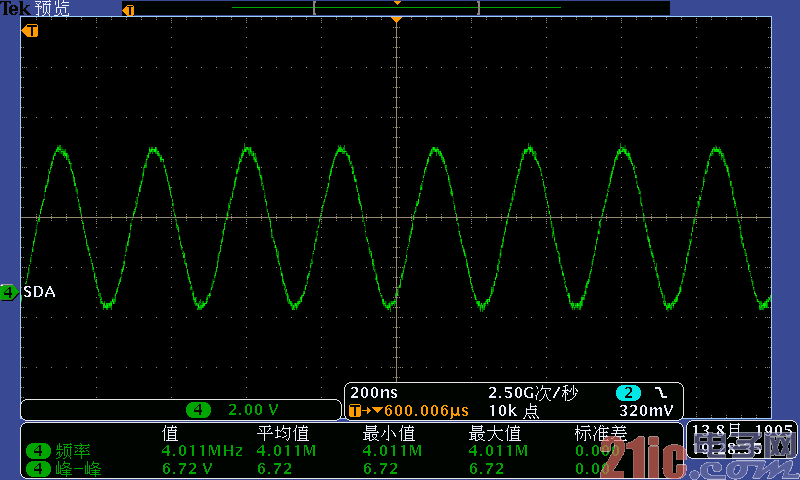

晶振完美波形~~~

晶振波形

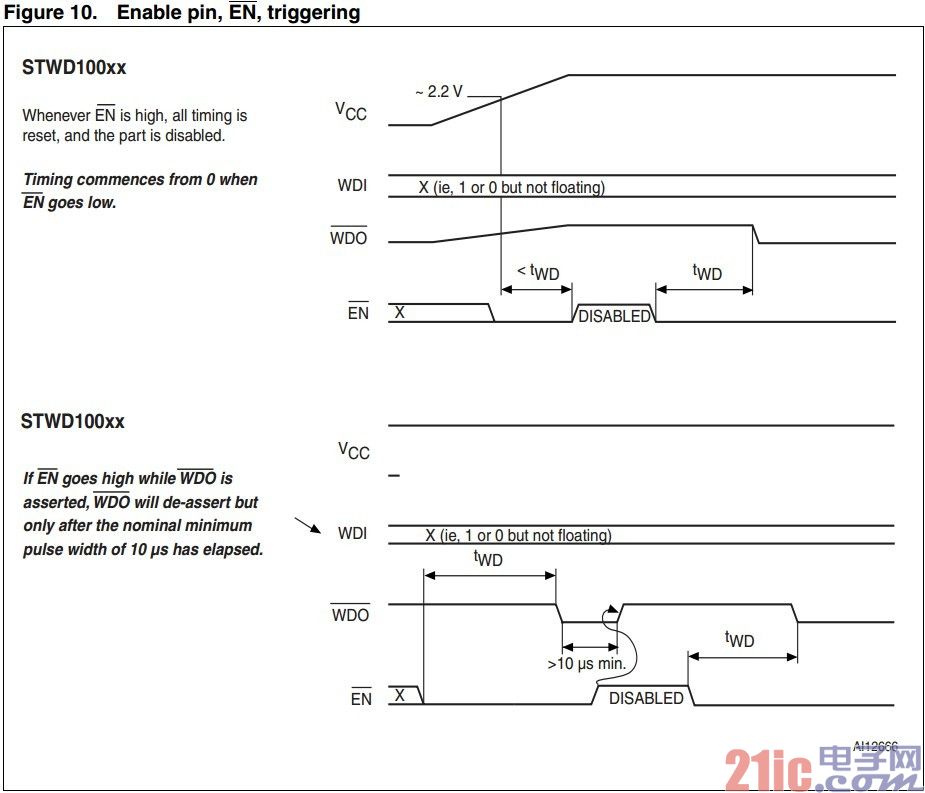

看门狗控制时序
