 Lpc1768内置了四个串口通讯模块,都是异步通讯模块,其中,串口0/2/3是普通串口通讯,串口1与 UART0/2/3 基本相同，只是增加了一个 Modem 接口和 RS-486/EIA-486 模式，不支持 IrDA,我们今天以串口0来演示串口的使用.

本文引用地址: http://www.21ic.com/app/mcu/201701/699480.htm

首先,使用串口0要打开串口0的时钟

然后要配置相应的输入输出IO口为串口通讯功能

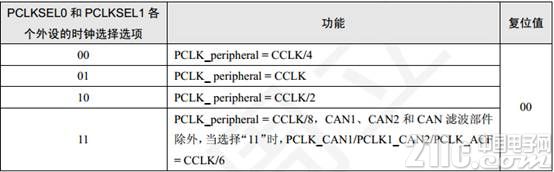

然后,要控制串口0的时钟源,1768的大部分外设时钟都可以选择从cpu时钟中进行分频

接着,需要设置串口的通讯位,停止位以及波特率等

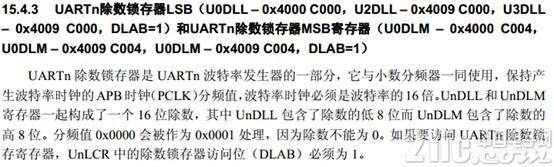

通过该寄存器能够设置波特率

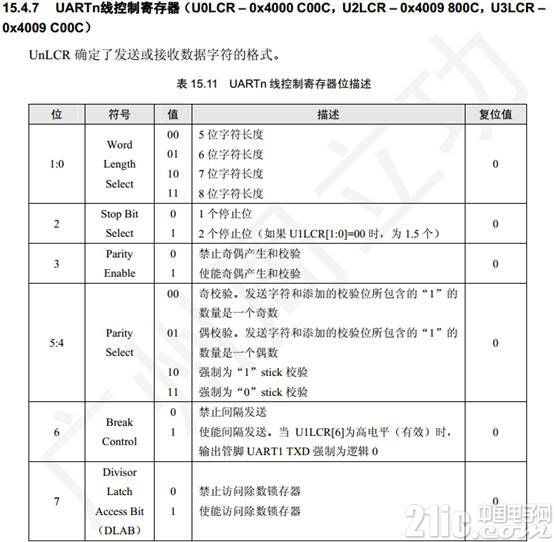

通过该寄存器可以设置通讯模式

记住,初始化完成之后需要将除数锁存变为0,使其他人不能随意修改波特率,接着对串口的fifo进行控制

使能相应的中断

然后在系统中使能相应中断通道,串口就可以用了.

在串口中断处理程序中,先清除通道中断挂起,然后清除串口相应挂起,取出数据,就可以了,详细的代码示例如下

void DebugSerialInit(u32 baud)

{

LPC_SC->PCONP "= (1<<3); //打开UART0功率、时钟控制位

LPC_PINCON->PINSEL0 &= ~(0x03<<4);

LPC_PINCON->PINSEL0 |= (0x01<<4); //p02 tx0

LPC_PINCON->PINSEL0 &= ~(0x03<<6);

LPC_PINCON->PINSEL0 |= (0x01<<6); //p03 rx0

LPC_UART0->LCR = 0x83; //设置串口数据格式，8位字符长度，1个停止位，无校验，

//使能访问除数锁存器 ，设定波特率

LPC_SC->PCLKSEL0 &= ~(0x03<<6); //uart0 pclk = sysclock

LPC_SC->PCLKSEL0 |= (0x01<<6); //uart0 pclk = sysclock

LPC_UART0->DLM = ((SystemCoreClock/16)/baud) / 256; //除数高八位 ， 没有小数情况

LPC_UART0->DLL = ((SystemCoreClock/16)/baud) % 256; //除数第八位

LPC_UART0->LCR = 0x03; //禁止访问除数锁存器，锁定波特率

LPC_UART0->FCR = 0x00; //禁止FIFO

NVIC_ClearPendingIRQ(UART0_IRQn);

NVIC_SetPriority(UART0_IRQn,NVIC_EncodePriority(SYS_NVIC_GROUP,UART0_PreemptPriority,UART0_SubPriority));

NVIC_EnableIRQ(UART0_IRQn); /* enable irq in nvic */

LPC_UART0->IER = 0x01; //使能接收中断

}

串口中断处理程序如下

void UART0_IRQHandler(void)

{

u8 Res;

NVIC_ClearPendingIRQ(UART0_IRQn);

Res = LPC_UART0->RBR; //读取接收数据,读取中断自动清零

DebugSerialSendChar(Res);

}

注意一点,在不使用小数寄存器的情况下,115200的的波特率,串口的外设时钟最好在100M,否则串口的波特率的误差比较大,容易造成通讯失败。
