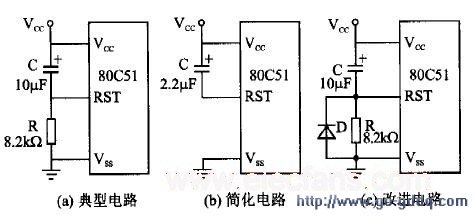

下面一系列的延时，都足利用在单片机RST引脚上外接一个RC支路的充电时间而形成的。典型复位电路如图3（a）所示，其中的阻容值是原始手册中提供的。在经历了一系列延时之后，单片机才开始按照时钟源
下面一系列的延时，都足利用在单片机RST引脚上外接一个RC支路的充电时间而形成的。典型复位电路如图3（a）所示，其中的阻容值是原始手册中提供的。在经历了一系列延时之后，单片机才开始按照时钟源的工作频率，进入到正常的程序运行状态。从图2所示的实测曲线中可以同时看到4条曲线： on?V 、XTAI 2和AI E。在电源电压以及振荡器输出信号稳定之后，又等待『一段较长的延时才释放RST信号，使得CPU脱离复位锁定状态；而RST信号一旦被释放，立刻 在AI E引脚l二就可检测到持续的脉冲信号。
