MSP430 FLASH结构 InfoA(1080H-10FFh)和InfoB(1000H-10FFH) -

Flash

本文引用地址: http://www.21ic.com/app/mcu/201806/764604.htm

存储器被分割成两部分：

主存储器和信息存储器，

两者在操作上没有什么

区别。两部分的区别在于段的大小和物理地址的不同

Flash 存储器被分割成两部分：主存储器和信息存储器，两者在操作上没有什么区别。两部分的区别在于段的大小和物理地址的不同。

每个主存储区和信息存储区由若干个段组成。举例Easy430f2132学习板上的主芯片2132来说，f2132由8KB+256Bflash的资源。

8K的flash是主存储区，专门用来存储代码或信息的。该存储区被划分为若干个段，每个段的大小为512B，可以推断，f2132共有8KB/512B=16段。

256B的信息段被划分为4个段，分别为A,B,C,D四个段，每段大小64B，该存储区一般可用来存储重要信息，如密码，设定的最大警报值等。

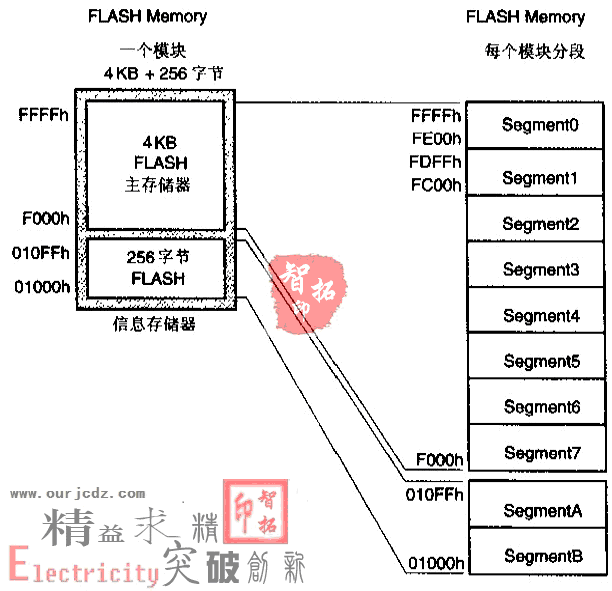

这是msp430f425的存储器分配图，其他在64k范围内的存储器的单片机编址方式与此类似：低256B是寄存器区，然后是RAM；空白；1000H到10FFH是信息Flash区；大于1100H-0FFFFH是主存储器区(从0FFFFH开始往低地址有单片机的主Flash，多余的部分空白)。

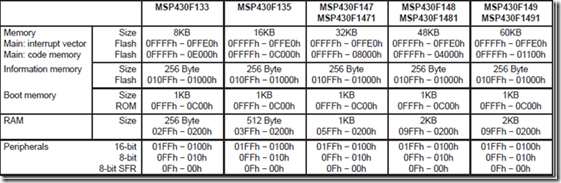

MSP430F14x的Flash分布：

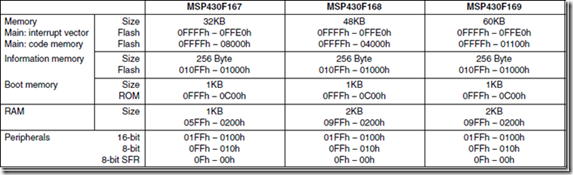

MSP430F16x的Flash分布：

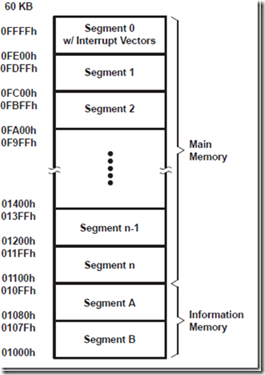

主Flash部分和信息Flash部分如下(60kB Flash对应的单片机，如msp430f149、msp430f149)：

主Flash分为以512B为段的单位，0段是单片机中断向量等程序入口地址，使用时不要擦除此段或改写此段，若要擦除或是改写，请先保存内容到RAM或其他段；主Flash各段内容均要避免写入或擦除，以免造成不可预料的后果。

信息Flash分为两段：段A和段B，每段128B；可以保存用户自己的内容(主Flash也可以但是要避免与程序代码区冲突)；这里就把信息Flash的两段称为InfoA(1080H-10FFh)和InfoB(1000H-10FFH)。
