MSP430应用技巧7：MSP430F5438A时钟的设置 -

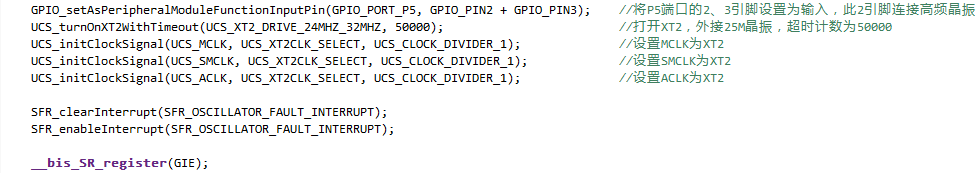

使用MSP430F5438A，XT2外接25MHz晶振，编写时钟驱动程序，不能正常工作，现将此代码粘贴出来。

本文引用地址: http://www.21ic.com/app/mcu/201806/764602.htm

这段代码将MCLK、SMCLK和ACLK都设置为XT2，已达到性能的最优化。其关键代码均以做了解释。但是，此程序不能正常工作，仔细查看TI官方手册，问题出现在CPU内部VCore没有正确设置。

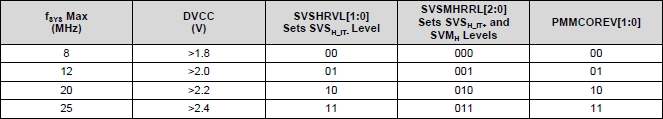

MSP430的5xx系列和6xx系列，芯片内部集成线性稳压器，可以将外部电压降压为更低的电压以节省功耗，但是VCore降低会使CPU速度减慢，所以为了达到CPU的运行速度需与VCore电压相匹配。其匹配表如下图所示。

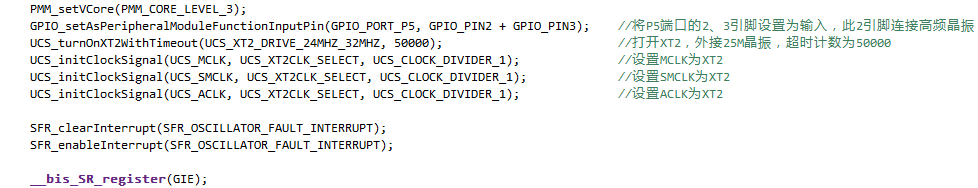

根据这张表，就可知道如果希望CPU在25MHz运行，需将PMMCOREV标志位设置为3。更改后的代码如下图所示。

此程序运行正常，稳定。
