51单片机学习之路 —— 1.7 独立键盘 -

1　　 作业回顾

本文引用地址: http://www.21ic.com/app/mcu/201807/783655.htm

作业

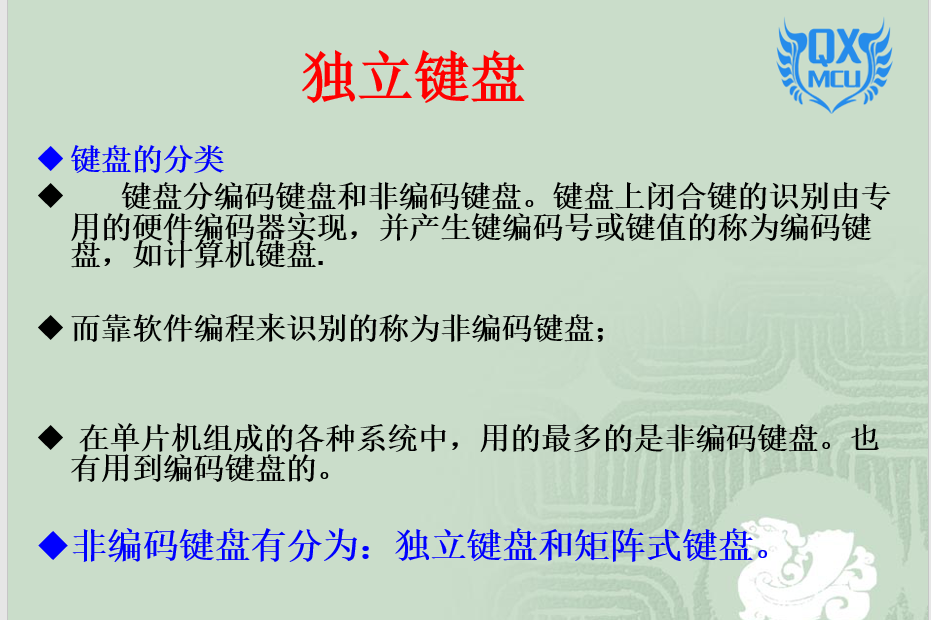

2 独立键盘概念

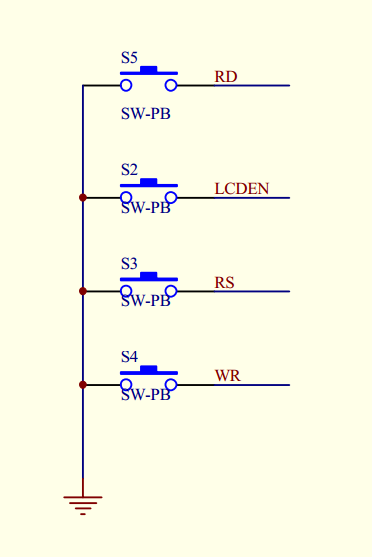

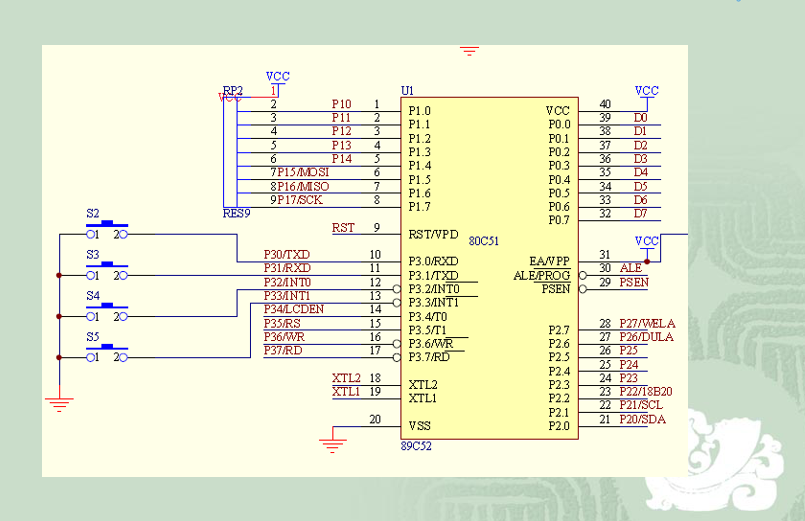

　　s2 s3 s4 s5 为独立键盘与P3^0 P3^1 P3^2 P3^3 相连接

　　s2 = 0 就是s2被按下的意思

3 程序编写

　　1先写个简单的

　　　　要求 按下s2按键 led点亮，再次按下熄灭

　　　　代码

s2按键

　　 分析：

　　　　　　1

　　　　　　　　sbit S2 =P3^4;

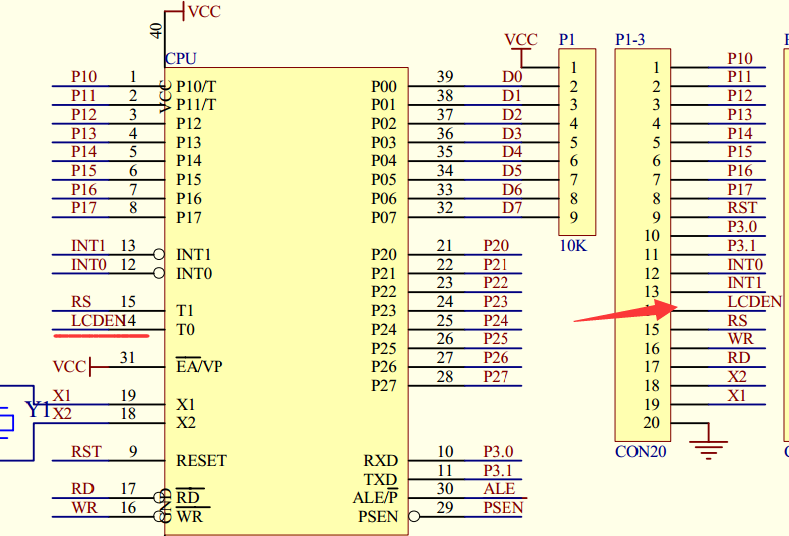

　　　　　　　　在板子的原理图中，S2 接的是P3.4口不要写错了

　　　 2　　

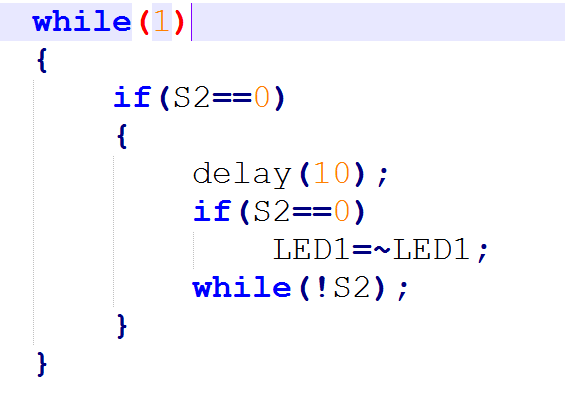

　　　　　　　　假如S2 被按下，如果10ms后还是按下的

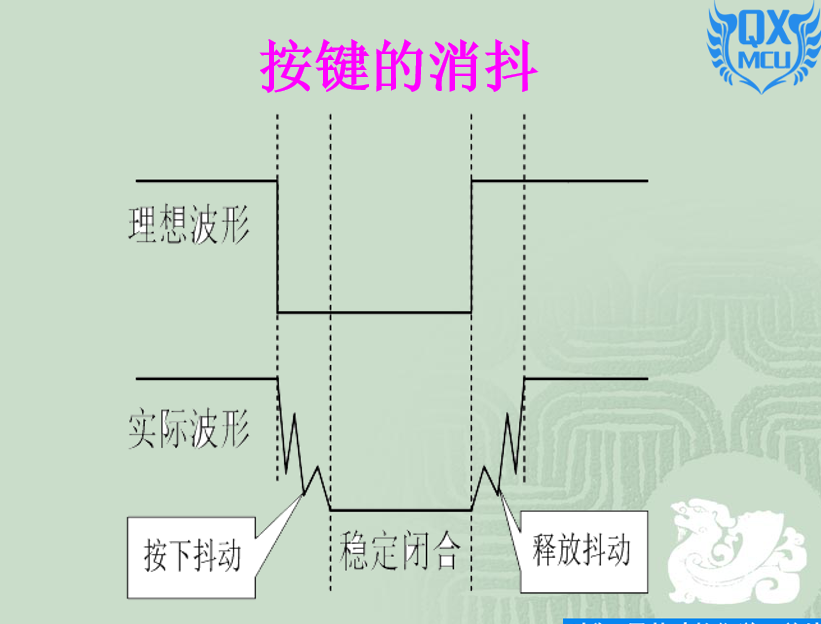

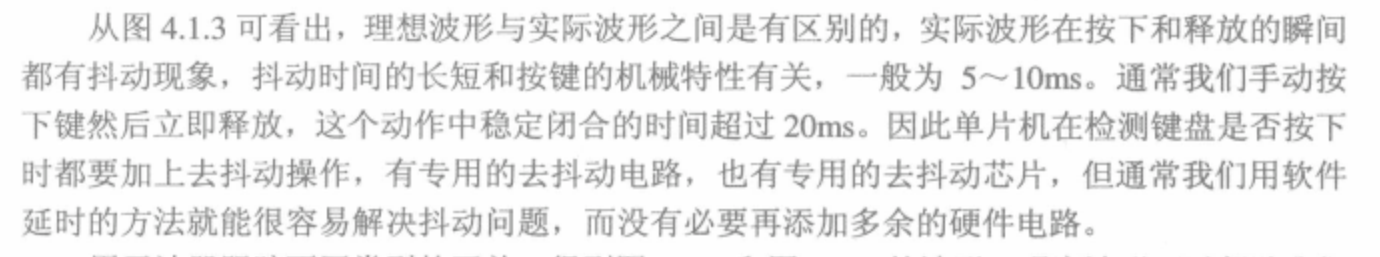

　　　　　　　　其中的语句delay（10） 学名叫去抖延时

　　　　　　　　还有while（！S2）分析以下

　　　　　　　　假如S2被按下，则！S2 = 1 就一直执行空语句；假如S2松开则可以往下执行。

　　2 来个复杂点的

　　　　　1　要求：用数码管的前两位显示一个十进制数，变化范围为00到59

　　　　　　　　　按键功能： S2 按下数值加一

　　　　　　　　　　　　　　 S3 按下数值减一

　　　　　　　　　　　　　　 S4 按下数值清零

　　　　　　　　　　　　 S5 按下后启动自加每秒加一，再次按下后暂停并显示数值

　　　　2 代码：

键盘2

3 分析下：

　　　　　　　　要完成自加，需要定时器，我们需要写一个中断程序；

　　　　　　　　　我建议写代码时用notepad，可以写的很清晰明白

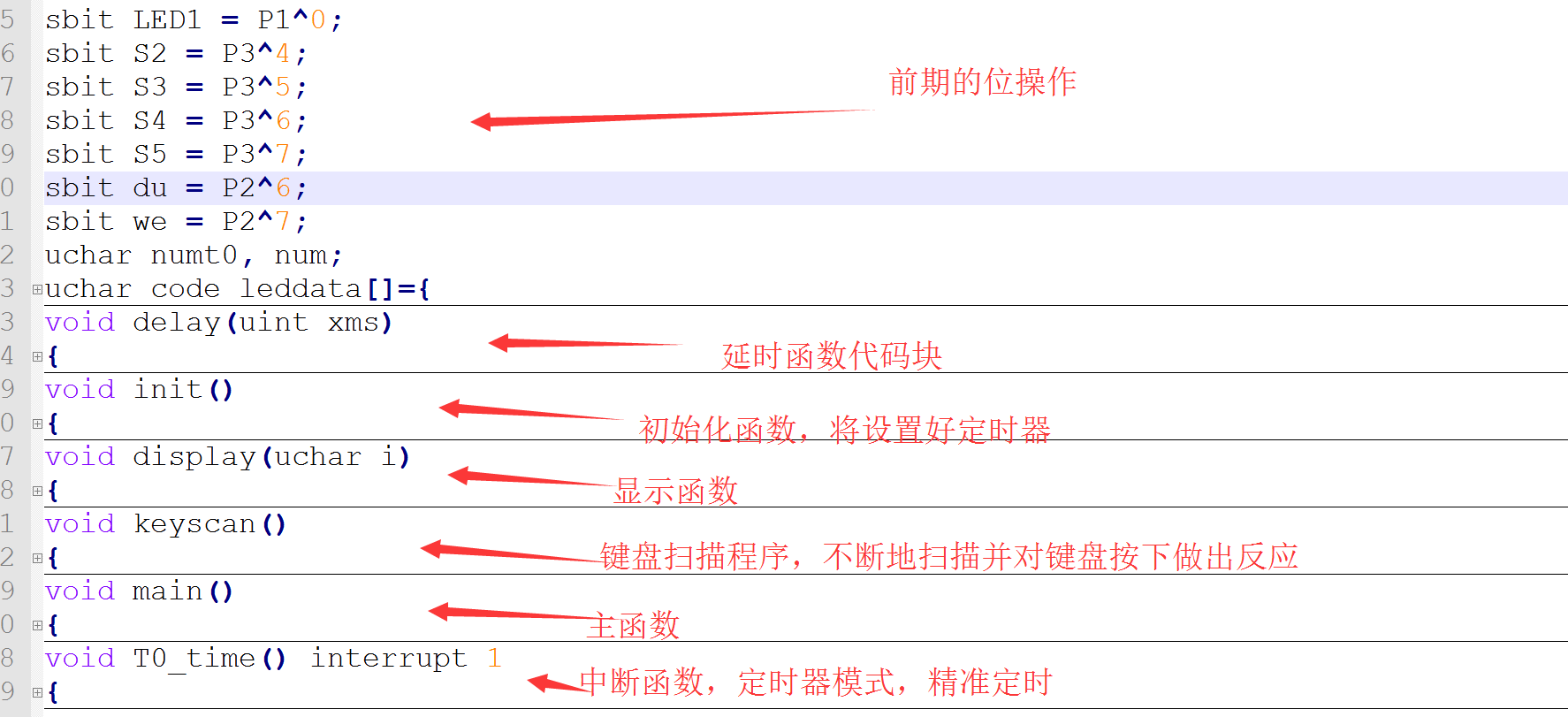

　　这里我将代码主要写了7大块；看上去就清晰明白了许多吧。下面我们主要看几块代码

　　1

　　　　初始化函数的作用是选定定时器0工作模式1 并打开开关总断和定时器0中断

　2

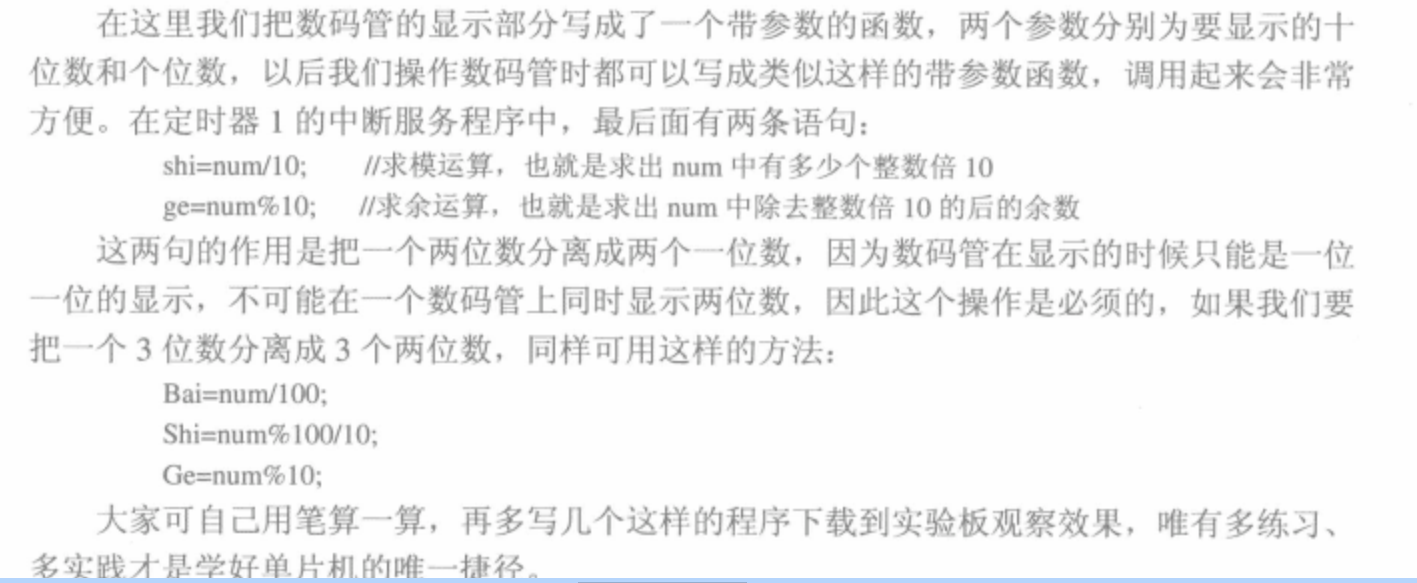

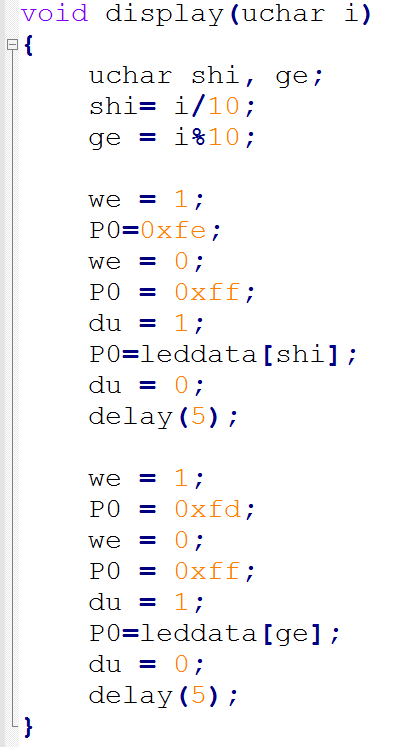

显示函数

　　 P0 = 0xfe； // 1111 1110 第一位数码管 对应十位

　　 P0 = 0xfd // 1111 1101 第二位数码管 对应个位

　　 3　　　键盘块代码

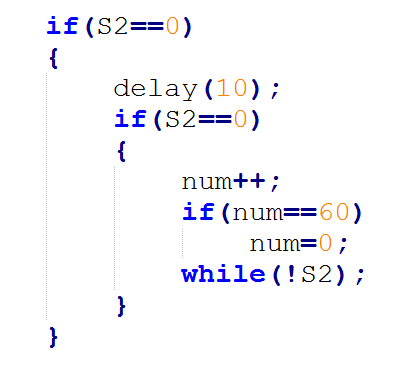

　　　　　　对S2 功能是加一 但假如加满到60时将其置零

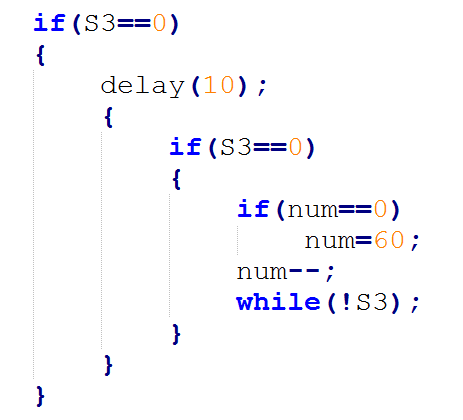

　　　　　　　 S3 功能是减一 ，先判断是否位0；为零置60

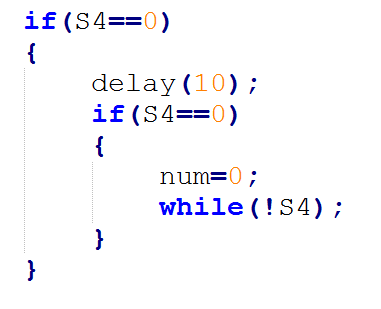

　　　　　　　 S4 功能清零

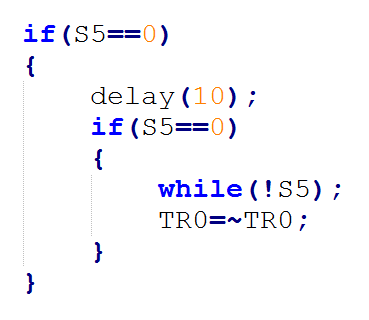

　　　　　　　 S5 S5是按下一次开始，在按下一次暂停，所以先while（！S5）

　　　　　　　　　　先判断S5是否按完毕了，一但手从S5按键拿开，就开始自加或暂停。

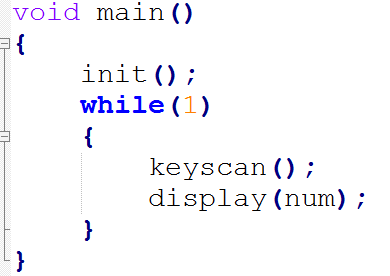

　　4 主函数

　　　　套个大循环，让他一直扫描键盘并显示即可。

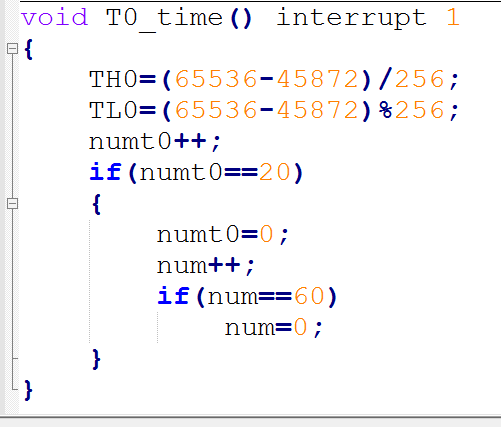

　　5 中断

　　　　每一次中断时，先填值，保证每次定时都是50ms

　　　　每20个50ms 即1s，将numt0置零，num+1；num会用于显示函数中

　　　　假如大于59 将其置0；
