STM32的GPIO口工作的八种模式 -

一。输入模式

本文引用地址: http://www.21ic.com/app/mcu/201807/779150.htm

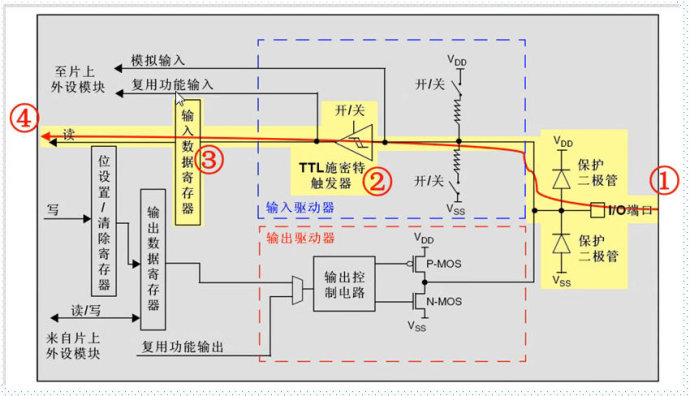

1. 浮空输入

浮空输入模式下，上拉和下拉两个开关断开，高或低电平通过施密特触发器到达输入数据寄存器，CPU可以通过读取输入数据寄存器从而读取到外部输入的高低电平值。

2. 输入上拉模式

上拉电阻开关连上，上拉电阻的阻值为30k-50k。

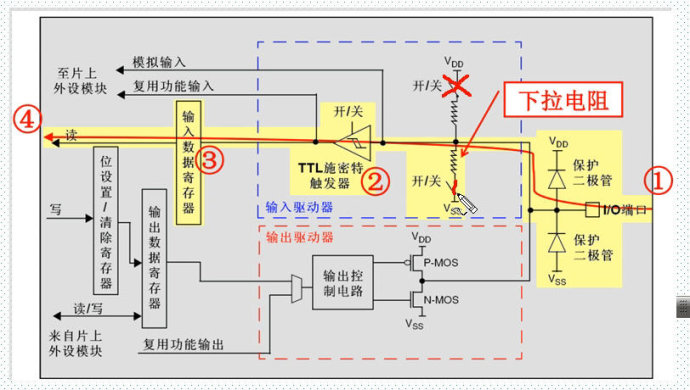

3. 输入下拉模式

下拉电阻开关连上。

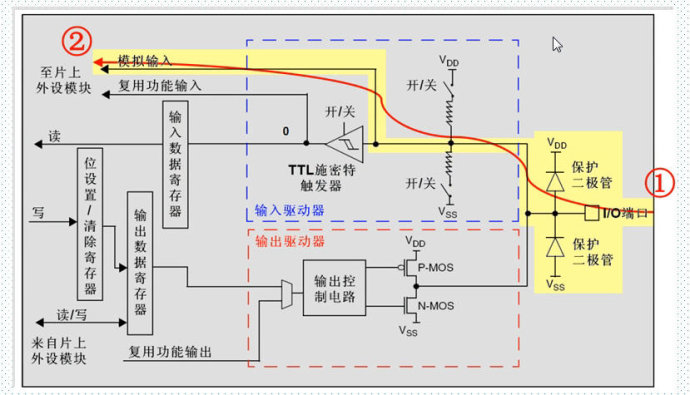

4. 模拟输入模式

模拟输入方式时外部信号为模拟量，不是高低电平。

注意信号没有经过施密特触发器。

另外上拉下拉都无效。
