本范例使用WinAVR/G20050214版本开发按下按键0，0亮。直到松手，其他按键才能起作用
按下按键1，LED1亮。其他按键随时都能起作用
按下按键2，LED0/1都熄灭。直到松手，其他按键才能起作用

本文引用地址: http://www.21ic.com/app/mcu/201807/765382.htm

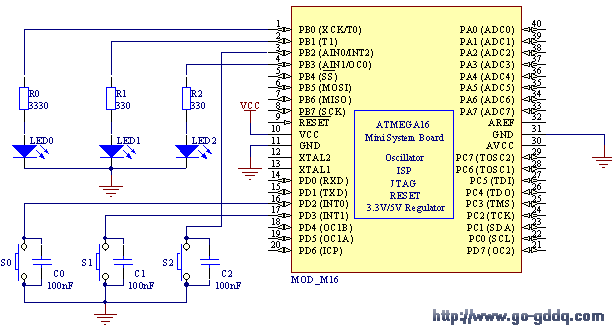

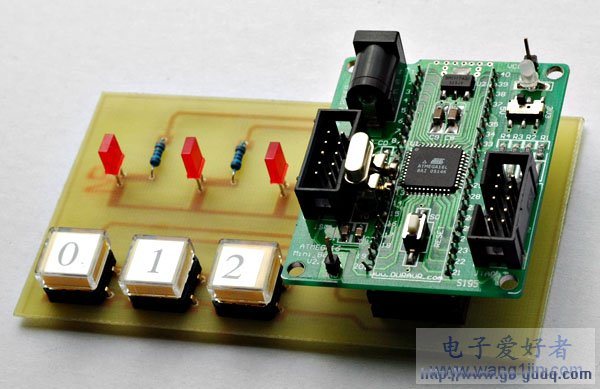

3.电路图设计：

为简化线路设计，使用了本网站的ATmega16功能小板。

.

4. 代码设计与说明 ：

/*************************************************
****AVR外部中断使用范例***
****	***
****策划、整理与测试：阿莫(armok)***
****代码设计：HJJourAVR***
****编译器：WINAVR20050214***
****	www.OurAVR.com	2005.8.31***
*************************************************/
/*
本程序简单的示范了如何使用ATMEGA16的外部中断
中断的设置
按键的简单延时防抖动
中断的嵌套
变量在中断中的应用---如果变量会在中断服务程序中被修改，须加volatile限定

本范例可直接使出厂状态的新M16芯片，无需对芯片的熔丝位进行配置。
出于简化程序考虑，各种数据没有对外输出，学习时建议使用E硬件仿真器

关于外部中断作唤醒源的条件:(将会在后面的管理和睡眠模式范例中应用)
而INT0和INT1的边沿触发中断只能在空闲模式起作用，即CLKI/O不停止
INT0和INT1的低中断，INT2在各种睡眠模式下都可以，因为这几种中断工作
于异步模式，不需要时钟驱动

官方的M16中文手册对外部中断的描叙存在多处错误，请参考英文原版。*/
#include
#include
#include
#include

SIGNAL 执行时全局中断触发位被清除、其他中断被禁止
INTERRUPT 执行时全局中断触发位被置位、其他中断可嵌套执行
另外avr-libc 提供两个API 函数用于置位和清零全局中断触发位，它们是经常用到的。
分别是：void sei(void) 和void cli(void) 由interrupt.h定义 */
//注：内部函数_delay_ms()最高延时262.144mS@1MHz/*该函数可以实现较精确的定时,但用JTAG仿真时较麻烦---会进入机器码窗口(DISAssembeler)
.注意跳开该语段。
一旦JTAG仿真进入该内部函数语句，会变得像"死机"一样(其实在运行中)，可以先[break]，然后
在后面的C语句设[breakpoint]，[RUN]跳过*/
//?for()/while()语句计算延时时间较麻烦。
//为了使_delay_ms()函数的延时正确，须在makefile中设定F_CPU为实际的系统时钟频
//本范例为1MHz内部RC振荡器即F_CPU=1000000
/*
C:WinAVRavrincludeavr目录包括所有芯片的定义和其他头文件
其中iom16.h 定义ATMEGA16芯片的特性(中断向量，寄存器，位定义...)
包括下面中断服务程序的常量 SIG_INTERRUPTx ,PORTx,GICR.....
*/

#define EXT_INT0 2
#define EXT_INT1 3
#define EXT_INT2 2
#define LED0 0
#define LED1 1
#define LED2 3

#define LED0_ON() PORTB|= (1<#define LED0_OFF() PORTB&=~(1<#define LED1_ON() PORTB|= (1<#define LED1_OFF() PORTB&=~(1<#define LED2_ON() PORTB|= (1<#define LED2_OFF() PORTB&=~(1<
//AVR芯片的高低驱动能力都很强,甚至能推动8字数码管的公共极，怎么接都没问题。
//全局变量
#define has_volatile 1
//可以修改has_volatile=1或0来看程序运行的效果
#if has_volatile
volatile unsigned char FLAG;

unsigned char FLAG;
#endif
//仿真时在watch窗口，监控这些变量。
(SIG_INTERRUPT0)_delay_ms(10);if((PIND&(1<

(SIG_INTERRUPT1)_delay_ms(10);
if((PIND&(1<
(SIG_INTERRUPT2)_delay_ms(10);
if((PINB&(1<
int(void)
PORTA=0xFF;PORTC=0xFF;
PORTD=0xFF;
DDRB=(1<
FLAG=0;
sei();while(1)while(FLAG==0);
LED2_ON();while(FLAG!=0);
LED2_OFF();
/*
程序运行效果
按下按键0，LED0亮。直到松手，其他按键才能起作用
按下按键1，LED1亮。其他按键随时都能起作用
按下按键2，LED0/1都熄灭。直到松手，其他按键才能起作用

LED2是根据按键2的顺序来亮灭，松手后变换，前提是FLAG加了volatile限定
*/
