STM32之的GPIO推挽输出与开漏输出的区别 -
来源： 网络用户发布，如有版权联系网管删除 2018-09-07
[导读]首先看以下STM32的GPIO的原理图如下：当端口配置为输出时：开漏模式：输出 0 时，N-MOS 导通，P-MOS 不被激活，输出0。输出 1 时，N-MOS 高阻， P-MOS 不被激活，输出1（需要外部上拉电路）；此模式可以把端口作为双

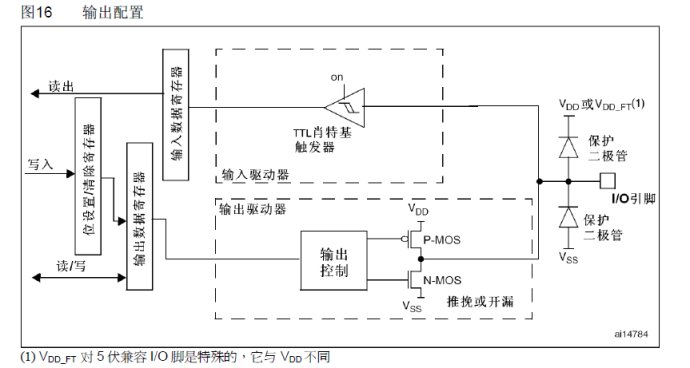

首先看以下STM32的GPIO的原理图如下：
本文引用地址: http://www.21ic.com/app/mcu/201808/784343.htm
当端口配置为输出时：
开漏模式：输出 0 时，N-MOS 导通，P-MOS 不被激活，输出0。
输出 1 时，N-MOS 高阻， P-MOS 不被激活，输出1（需要外部上拉电路）；此模式可以把端口作为双向IO使用。
推挽模式：输出 0 时，N-MOS 导通，P-MOS 高阻，输出0。
输出 1 时，N-MOS 高阻，P-MOS 导通，输出1（不需要外部上拉电路）。
