22. LCD-FSMC原理简介 -

一个小技巧：查看某个函数的定义，先把光标移到这个函数上，然后按F12键。

本文引用地址: http://www.21ic.com/app/mcu/201807/778916.htm

一。 FSMC简介

FSMC全称“静态存储器控制器”。

使用FSMC控制器后，可以把FSMC提供的FSMC_A[25:0]作为地址线，而把FSMC提供的FSMC_D[15:0]作为数据总线。

(1)当存储数据设为8位时

(FSMC_NANDInitStructure.FSMC_MemoryDataWidth = FSMC_MemoryDataWidth_8b)

地址各位对应FSMC_A[25:0]，数据位对应FSMC_D[7:0]

(2)当存储数据设为16位时

(FSMC_NANDInitStructure.FSMC_MemoryDataWidth = FSMC_MemoryDataWidth_16b)

由于数据是16位，而内部HADDR每个地址对应一个字节，所以内部地址要右移一位（也就是除2）与外部地址对齐。

例:外部地址0对应内部地址0的数据

外部地址1对应内部地址2的数据

外部地址2对应内部地址4的数据

................

因为外部地址一个地址对应一个16位的数据，而内部地址每个2个地址才能存储一个16位的数据。

地址各位对应FSMC_A[24:0]，数据位对应FSMC_D[15:0]

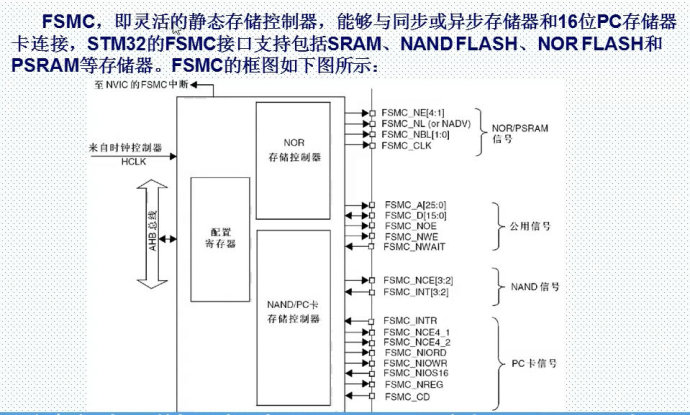

FSMC包括4个模块：

(1)AHB接口（包括FSMC配置寄存器）

(2)NOR闪存和PSRAM控制器（驱动LCD的时候LCD就好像一个PSRAM的里面只有2个16位的存储空间，一个是DATA RAM一个是CMD RAM）

(3)NAND闪存和PC卡控制器

(4)外部设备接口

注：FSMC可以请求AHB进行数据宽度的操作。如果AHB操作的数据宽度大于外部设备（NOR或NAND或LCD）的宽度，此时FSMC将AHB操作分割成几个连续的较小的数据宽度，以适应外部设备的数据宽度。

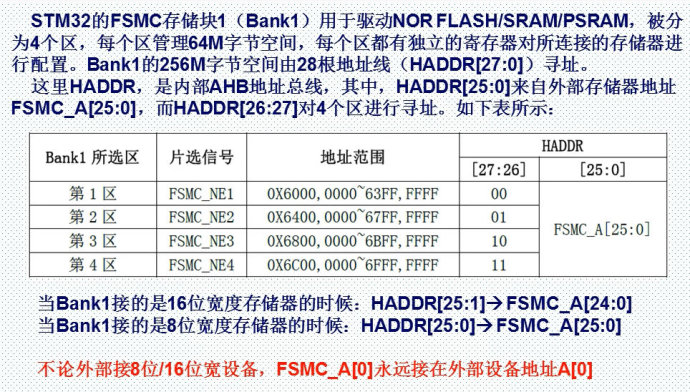

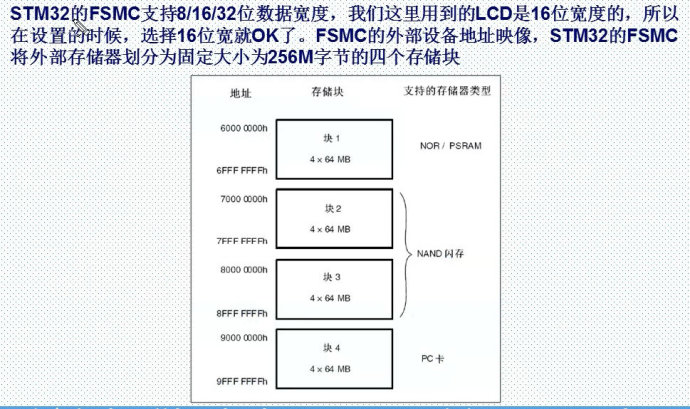

FSMC对外部设备的地址映像从0x6000 0000开始，到0x9FFF FFFF结束，共分4个地址块，每个地址块256M字节。可以看出，每个地址块又分为4个分地址块，大小64M。对NOR的地址映像来说，我们可以通过选择HADDR[27:26]来确定当前使用的是哪个64M的分地址块，如下页表格。而这四个分存储块的片选，则使用NE[4:1]来选择。数据线/地址线/控制线是共享的。

NE1 ->Bank1NE2->Bank2NE3->Bank3NE4->Bank4

若NE1连接，则每小块NOR/PSRAM 64M

第一块:6000 0000h--63ff ffffh (DATA长度为8位情况下,由地址线FSMC_A[25:0]决定；DATA长度为16位情况下，由地址线FSMC_A[24:0]决定)

第二块:6400 0000h--67ff ffffh

第二块:6800 0000h--6bff ffffh

第三块:6c00 0000h--6fff ffffh

注：这里的HADDR是需要转换到外部设备的内部AHB地址线，每个地址对应一个字节单元。因此，若外部设备的地址宽度是8位的，则HADDR[25:0]与STM32的CPU引脚FSMC_A[25:0]一一对应，最大可以访问64M字节的空间。若外部设备的地址宽度是16位的，则是HADDR[25:1]与STM32的CPU引脚FSMC_A[24:0]一一对应。在应用的时候，可以将FSMC_A总线连接到存储器或其他外设的地址总线引脚上。

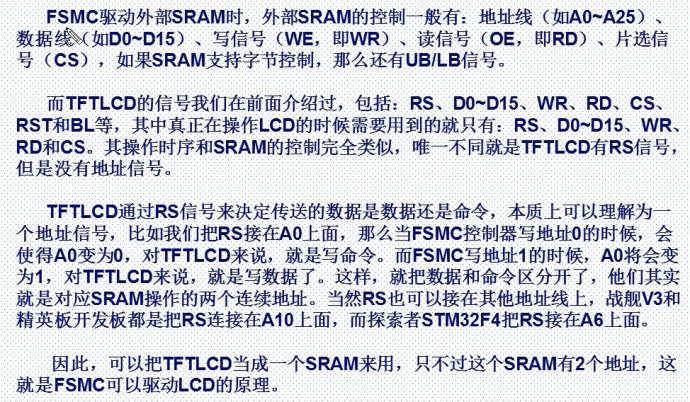

例：STM32F10XX FCMS控制LCD的驱动

FSMC提供了所有的LCD控制器的信号：
FSMC_D[16:0]： 16bit的数据总线
FSMC NEx：分配给NOR的256M，再分为4个区，每个区用来分配一个外设，这四个外设的片选分为是NE1-NE4，对应的引脚为：PD7—NE1，PG9—NE2，PG10-NE3，PG12—NE4
FSMC NOE：输出使能，连接LCD的RD脚。
FSMC NWE：写使能，连接LCD的RW脚。
FSMC Ax：用在LCD显示RAM和寄存器之间进行选择的地址线，即该线用于选择LCD的RS脚，该线可用地址线的任意一根线，范围：FSMC_A[25:0]。
注：RS = 0时，表示读写寄存器；RS = 1表示读写数据RAM。

举例1：选择NOR的第一个存储区，并且使用FSMC_A16来控制LCD的RS引脚，则我们访问LCD显示RAM的基址为0x6002 0000，访问LCD寄存器的地址为：0x6000 0000。因为数据长度为16bit,所以FSMC_A[24:0]对应HADDR[25:1]所以显示RAM的基址=0x60000000+2^16*2=0x60000000+0x2 0000=0x60020000

举例2：选择NOR的第四个存储区，使用FSMC_A0控制LCD的RS脚，则访问LCD显示RAM的基址为0x6c00 0002，访问LCD寄存器的地址为：0x6c00 0000。

例：

FSMC_D[15:0]，连16bit数据线；FSMC_NE1，连片选：只有bank1可用
FSMC NOE：输出使能
FSMC NEW：FSMC写使能
FSMC Ax：连接RS，可用范围FSMC_A[24:0]

二。NOR PSRAM外部接口

FSMC的地址线有26根，可以访问2^26个字节的空间也就是64MB，访问不同的块通过片选控制。

注意每个存储块的地址都不一样。

三。 存储块1操作简介

对于外部引脚，FSMC_A[0]永远接在外部设备地址A[0]，只是对于内部来讲，当数据是16位时，内部地址

HADDR[1]对应引脚FSMC_A[0]。

三。存储块1的操作简介

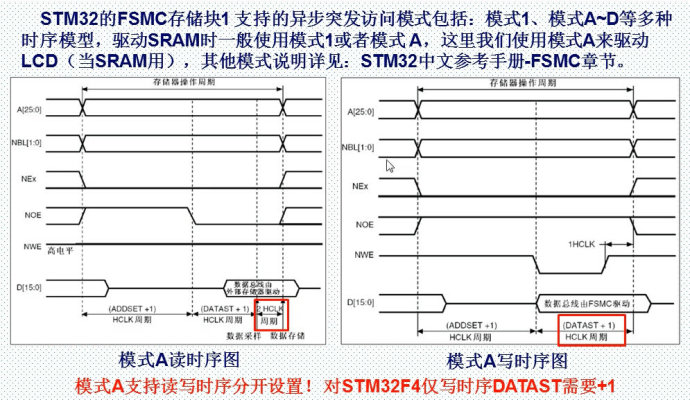

读写时序可以分开设置对于LCD的读写操作很有用处，因为LCD的读写时序是不同的。

地址线只用一根

数据线D[0]-D[16]直接相连

NEx 接LCD的片选CS

NOE 接LCD的RD

NWE 接LCD的WR

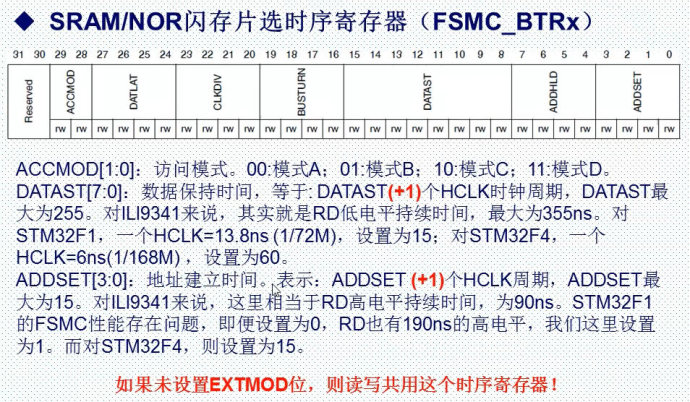

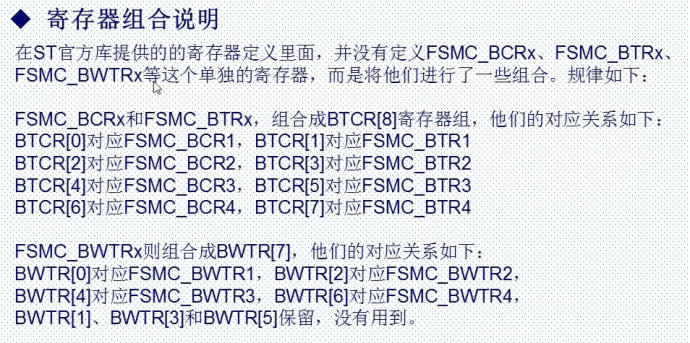

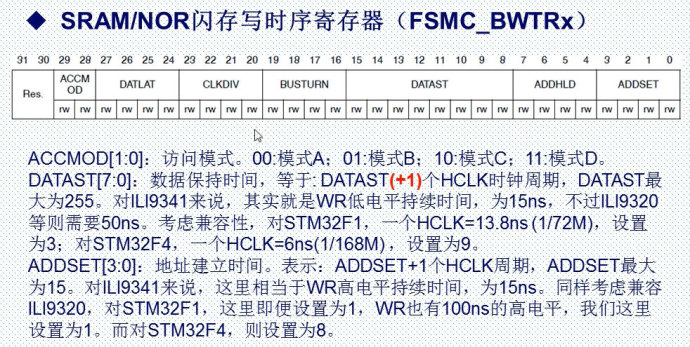

四。FSMC的寄存器

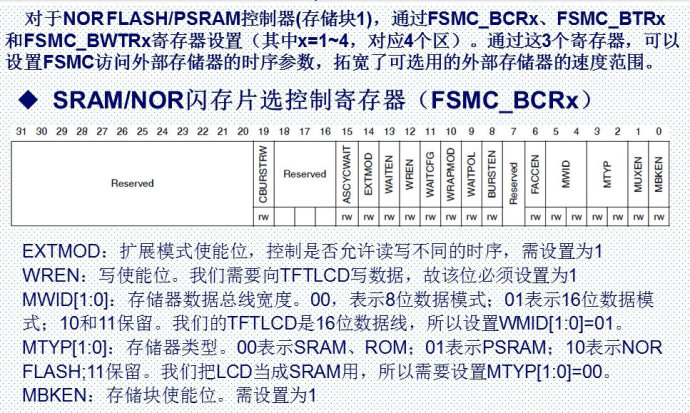

EXTMOD位必须为1的时候，读时序和写时序才能分别设置！
