MSP430F149流水灯闪烁以及数码管的显示 -

今天下午写了一个流水灯闪烁的实验，总的来说，不难，因为这块板子集合的电路图没有上一块那么复杂，所以总的来说，还是比较顺手，开始的时候，出现流水灯没有流转的现象，原来是没有加入延时函数，后来经过调整，结果很快就出来了

本文引用地址: http://www.21ic.com/app/mcu/201808/783042.htm

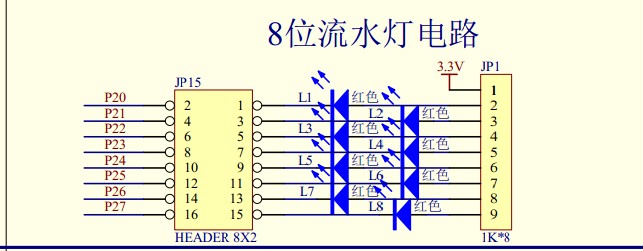

电路示意图：

示例代码：

#include

#define CPU_F ((double)8000000)

#define delay_us(x) __delay_cycles((long)(CPU_F*(double)x/1000000.0))

#define delay_ms(x) __delay_cycles((long)(CPU_F*(double)x/1000.0))

unsigned char table1[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f};

void main( void )

{

// Stop watchdog timer to prevent time out reset

WDTCTL = WDTPW + WDTHOLD;

unsigned char i=0;

P2SEL = 0x0;//设置P2普通的I/O

P2DIR = 0xff;//设置普通的输出

while(1)

{

P2OUT = table1[i];

delay_ms(50);

i++;

if(i == 8)

i=0;

}

}

实验板点亮数码管

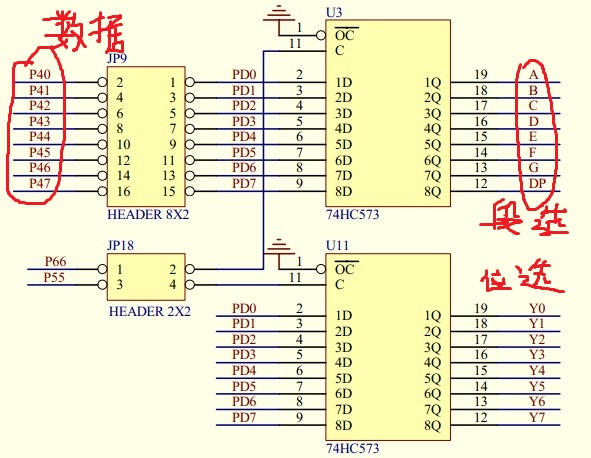

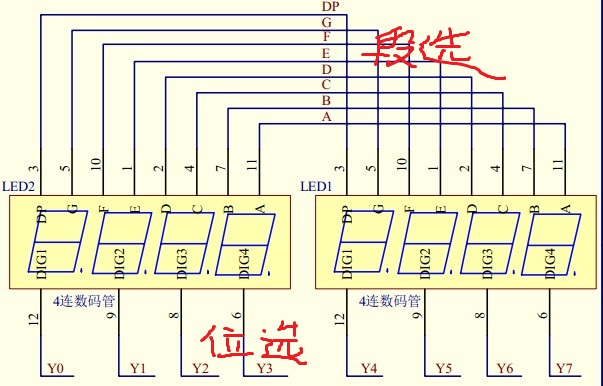

实验板的电路图

示例代码：

#include

#define dula_l P6OUT &=~BIT6

#define dula_h P6OUT "=BIT6

#define wela_l P5OUT &=~BIT5

#define wela_h P5OUT |=BIT5

#define CPU_F ((double)8000000)

#define delay_us(x) __delay_cycles((long)(CPU_F*(double)x/1000000.0))

#define delay_ms(x) __delay_cycles((long)(CPU_F*(double)x/1000.0))

unsigned char scandata[16] = {0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,

0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};

//记录显示位数的全局变量

void main( void )

{

// Stop watchdog timer to prevent time out reset

WDTCTL = WDTPW + WDTHOLD;

P6SEL = 0x0;//设置P6,P5,P4为普通的I/O

P5SEL = 0x0;

P4SEL = 0x0;

P6DIR |=BIT6;//选择P6.6，P5.5为输出

P5DIR |=BIT5;

P4DIR = 0xff;

wela_h;//拉高位选

P4OUT = 0xff;

wela_l;

P4OUT = 0x0;//消影

dula_h;

P4OUT = scandata[4];//选择段选

delay_ms(10);//延时

dula_l;

while(1);

}

然程序按照51的方式写出来了，但是问题出现了，把该程序下载到板子上，结果发现不是第一个数码管亮，改变段选，结果数码管又亮了，这是led灯后三位也亮了，不知道怎么回事，这个程序还有待完善~~
