[导读]一、实验目的
1、掌握A/ D转换与单片机的接口方法。
2、了解A/ D芯片0809转换性能及编程方法。
3、通过实验了解单片机如何进行数据采集。
二、实验内容
1、实验原理图：

2、实验内容
利用

一、实验目的
    1、掌握A/ D转换与单片机的接口方法。
    2、了解A/ D芯片0809转换性能及编程方法。
3、通过实验了解单片机如何进行数据采集。
二、实验内容

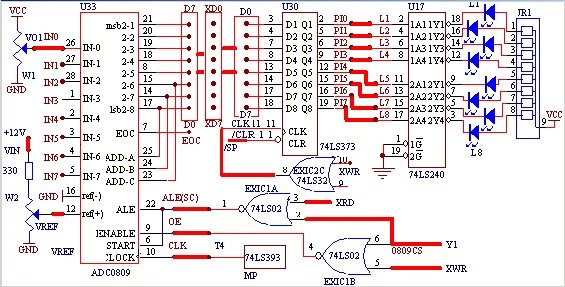

    1、实验原理图：

本文引用地址: http://www.21ic.com/app/mcu/201012/71707.htm

2、实验内容
    利用实验仪上的0809做A/ D转换实验，实验仪上的W1电位器提供模拟量输入。编制程序，将模拟量转换成数字量，通过发光二极管L1—L8显示。
3、实验说明
A/ D转换器大致分有三类：一是双积分A/ D转换器，优点是精度高，抗干扰性好，价格便宜，但速度慢；二是逐次逼近式A/ D转换器，精度、速度、价格适中；三是并行A/ D转换器，速度快，价格也昂贵。实验用ADC0809属第二类，是8位A/ D转换器。每采集一次一般需100μs。由于ADC0809 A/ D转换器转换结束后会自动产生EOC信号(高电平有效)，取反后将其与8031的INT0相连，可以用中断方式读取A/ D转换结果。
三、程序
程序清单：
              ORG     06D0H
START:        MOV    A,#00H
              MOV    DPTR,#9000H
              MOVX        @DPTR,A
              MOV    R7,#0FFH
H55S:         DJNZ    R7,H55S
              MOVX        A,@DPTR
              MOV DPTR,#0A000H
              MOVX      @DPTR,A
              SJMP START
              END
四、实验步骤
    ①把A/D区0809的0通道IN0用插针接至W1的中心抽头V01插孔(0—5V)。
    ②把A/D区0809的CS端接译码输出端Y1插孔。
    ③0809的CLK插孔与分频输出端T4相连。
    ④将W2的输入VIN接+12V插孔，+12V插孔再连到外置电源的+12上(电源内置时，该线已连好)。调节W2，使V-REF端为+5V。
    ⑤将A/D区的VREF连到W2的输出VREF端。
    ⑥EXIC1上插上74LS02芯片，在EXIC2上插74LS32芯片一片，将有关线路按图连好。
    ⑦将A/D区D0—D7用排线与BUS1区XD0—XD7相连。
    ⑧仿真实验系统在“P.....”状态下。
    ⑨以连续方式从起始地址06D0运行程序，在发光二极管L7—L0上显示当前采集的电压值转换后的数字量，调节W1，L7—L0将随着电压变化而相应变化，L7—L0对应数字量D7—D0。
