PIC循环指令和花样彩灯控制器的源程序 -

　　1．带进位位(C)的寄存器f内容左移循环指令
　　
　　格式： RLF f．d 其中d＝1，结果→f；d→0，结果→w，功能如下图所示。

本文引用地址: http://www.21ic.com/app/mcu/201806/761072.htm

　　2．带进位位(C)的寄存器f内容右移循环指令
　　
　　格式：RRFf．dd的取值同上，功能如下图所示。

　　利用循环指令和多种送数和延时循环程序，设计PIC单片机的花样彩灯控制器，是最容易和最简单的事例。
　　

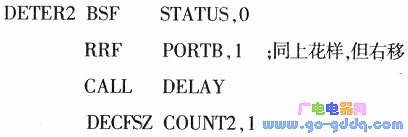

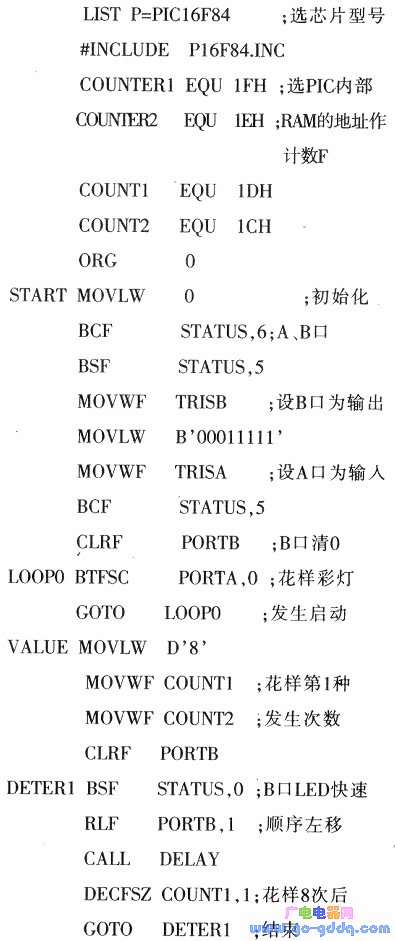

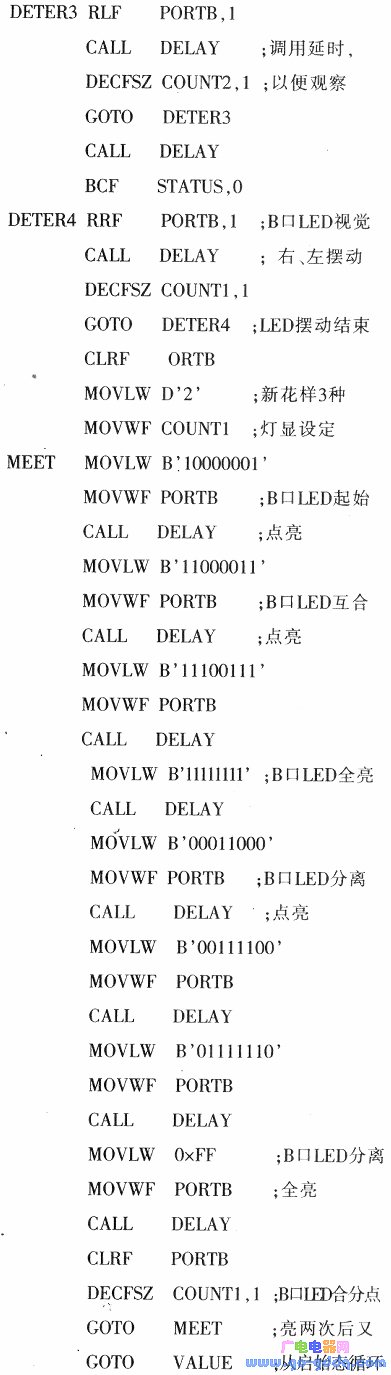

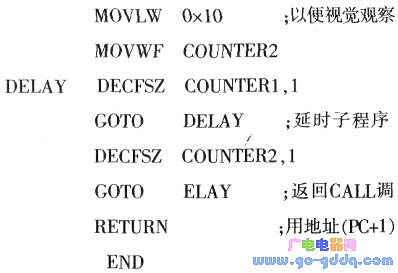

　　鉴于花样彩灯的软件设计简单，这里例举的花样彩灯控制器的源程序，自定义文件名为PIC07.ASM，其源程序清单如下：

　　说明：
　　
　　(1)上述花样彩灯的源程序约80余条，用PIC16F84A单片机B口上的LED作模拟显示，产生不同花样共5种的LED闪亮。
　　
　　(2)若要将该花样彩灯制成产品，则B口可作驱动器，驱动固体继电器（下次介绍），以带动实用彩灯显示，必要时，B口应扩展。
　　
　　(3)花样彩灯特点是速度要快，所以这里PIC16F84A的时钟选用4M的。
